ที วี โตชิบา รุ่น 14 d จอมืด

[mon0915]

อาการเปิดไม่มีภาพไม่มีเสียง   ไฟสกรีนวัดได้  420  v   r  g   b  วัดได้  180  v    ไฟสูงทำงานแล้วครับแต่จอมืดครับไม่ทราบท่านใดมีวงจรขอด้วยครับ  อุปกรณ์หลักมี   c p u   เบอร์ tmp47c834n-r114  จังเกิ้ลเบอร์ta8718n เวอร์ an5515

[พรเทพ-LSV team♥]

เร่ง G2 ขึ้นมาดูครับ

[prom jantapho]

ให้ท่านดู TR ที่ใช้คุมสัญญาณ Y ครับ

[mon0915]

เร่งสกรีนเพิ่มแล้วครับ มาแล้วครับอาการเสียเส้นแนวนอนกลางจอครับ  ผมจะเช็คเวอร์ดูครับไม่ทราบท่านใดมีวงจรภาคเวอร์บ้างครับ  ขอด้วยครับหรือทราบไฟเลี้ยงเวอร์บอกมาก็ได้ครับ  ขอบคุณครับ

[lungkeng]

  บัดกรีย้ำรอบๆ vert ก่อนครับ แล้ววัดไฟเลี้ยงดู ด้วย  (แต่โอกาสเวอร์เสียมีมากครับ

[พรเทพ-LSV team♥]

ดูที่เครื่องก็ได้ 24V.มั๊ง
หรือดูที่ IC VER ก็ได้ครับ

[พรเทพ-LSV team♥]

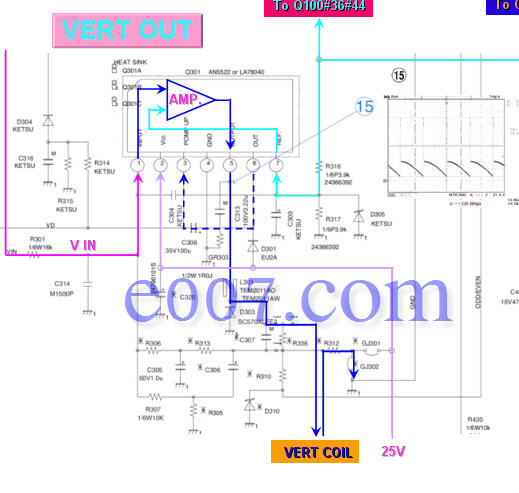

เอาไปดูเป็นแนวทางนะ

[mon0915]

ตอนนี้ผมเช็คไฟเลี้ยงเวอร์ได้ปกติแล้วครับ  ไล่เปลียน  c  ภาคเวอร์ที่นำหน้าด้วย 3  หมดแล้วครับแต่อาการยังเหมื่อนเดิมครับ  และเครื่องนี้ไม่มีเสียงครับ  บางเครื่องเวอร์เสียทำไมมีเสียงปกติครับ

[ถาวร-LSVteam]

เปลี่ยนCตรงภาคสีตำแหน่งจำไม่ได้ ดูวงจรที่มันเป็นApcฟิลเตอร์รึไงนี่แหละ

[mon0915]

ครับขอบคุณมากครับ  ผมอยากถามว่าไฟ  r g b  จะค้างด้วยครับเวลาผมลองเปิดดูครับและต้องคายไฟทิ้งทุกครั้งครับ บางทีอาจเป็นข้อมูลก็ได้ครับ

[lungkeng]

  ตรวจ R240-241  sw s201 ลองดู

[mon0915]

ตอนนี้ยังซ่อมไม่ได้เลยครับ   ic เวอร์เปลียนแล้ว  c ภาคเวอร์เปลียนแล้ว   c  ข้างภาคสีเปลียนแล้ว  ถอดปริ้นออกมาล้างแฟ้บจนสะอาดแล้ว   ไฟเช็คแล้วปกติครับไม่ทราบจะไปตรงไหนต่อครับมึนเลยครับนานๆ จนมุมงงเลยครับ

[ถาวร-LSVteam]



[tangkung (♥)]

เช็คไฟ+12โวลมีปกติหรือเปล่า ถ้าไฟ12โวลหาย เสียงจะไม่มี วงจรเวอร์ก็จะเสียด้วย

[mon0915]

ผมได้วัดไฟที่ขา1 vcc  ได้ 1 v  ครับไม่ทราบว่าต้นทางไฟมาจากจุดไหนครับ

[lungkeng]

  ไฟ +12 v มาจาก Q 809 ครับ คุณต้องไล่จาก D 814 มาครับ ไฟชุดนี้ เอาไปเลี้ยง ขา 1 ของ ic 501 และอีกหลายจุดครับ

[mon0915]

ครับขอบคุณท่าน lungkeng  มากครับ

[mon0915]

ขอวงจรชุดจ่ายไฟ  ตำแหน่ง  IC  801  หน่อยนะครับ   ขอบคุณครับ
