ทีวี SANYO CT29EF1(‎V) แท่น FC7-AR เปิดเครื่องแล้วไฟสีแดงติดค้างเครื่องไม่ทำงาน

[tonloveyo]

ทีวี SANYO CT29EF1(‎V) แท่น FC7-AR เปิดเครื่อง ไฟสีแดงติดค้างเครื่องไม่ทำงานครับ ถอด ฮอร์เอาต์ ออก คร่อมหลอดไฟ วัดไฟ B+ได้ 125 V  ครับ ต้งมิเตอร์เร่ง 10 V AC วัดสัณญาณ ฮอร์ไดร์ที่ ขา B ฮอร์เอาต์ มีมาครับ  พอไส่ฮอร์เอาต์ เข้าไป เปิดเครื่อง ไฟสีแดงติด แล้วก็หรี่ ลง ครับ แต่เครื่องไม่ทำงาน วัดไฟ สกรีน ก็ไม่มี วัดไฟ ฮีตเตอร์ก็ไม่มีครับ ไฟใส้หลอดยังไม่ติดครับ  แต่วัด ไฟที่ ขา R G B ที่ ซ๊อกเก็ต มี 130 v ครับ  IC  ภาคจ่ายไฟ ใช้เบอร์ STR W6754  IC VER  LA 78141  IC ONESHIP  QXXVC940  ครับ  ช่ว ยชี้แนะหน่อยครับ  ล่าสุดได้ทำการเปลี่ยนลองไฟแบคแล้ว อาการก็ยังเป็นเหมือนเดิมครับ

[ลุงเคี้ยง-LSVteam♥]

เช็คฟลายแบ็คดูยังครับ

[tonloveyo]

ผมสั่งมาลองใส่แล้วครับเหมือนเดิมครับ

[ลุงเคี้ยง-LSVteam♥]

ตรวจR485 และวัดไฟเลี้ยงเวอร์ดูว่าเป็นไงบ้าง

[tonloveyo]

R 485 อยู่ใกล้กับ ตรงไหนครับ  แต่ไฟเลี้ยง  VER ผมวัดที่ขา 2 ได้ 25 v ครับ

[tonloveyo]

เพื่อนช่างคนไหนมีวงจร ขอวงจรหน่อยครับ

[ลุงเคี้ยง-LSVteam♥]

วงจรเข้าไปหาเที่ยบในนี้ครับ  >ซันโย<

[tonloveyo]

ขอบคุณมากครับลุงเคี้ยง ได้ผมยังไงจะรายงานให้ ทราบครับ

[tonloveyo]

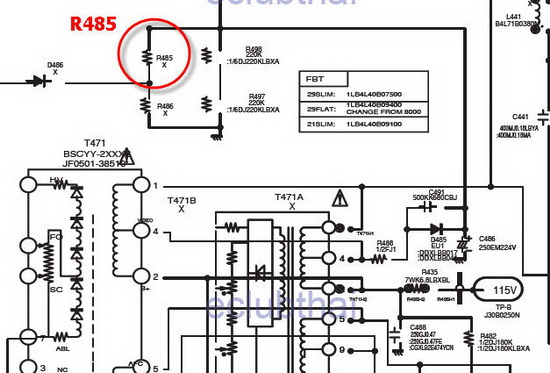

ลุงเคี้ยงครับ ที่แผงบอร์ทีวี ผมหา R485 ไม่เจอครับ อยู่ใกล้กับตรงไหนครับ ช่วยชี้แนะหน่อยครับ

[ลุงเคี้ยง-LSVteam♥]



[tonloveyo]

ขอบคุณมากครับ ลุงเคี้ยงเดี๋ยวคืนนี้ผมจะไปหา แล้วจะมารายงานครับ

[ลุงเคี้ยง-LSVteam♥]

จุดโปรเท็คมีหลายจุด ให้ลอยทีละจุดน่าจะเจอ ตัดสายแดงโย๊คออกลองดูบ้าง ไม่แน่โย๊คอาจทำเรื่อง

[tonloveyo]

ลุงเคี้ยงครับ ผมได้ลอง ตัดสายแดงโย๊คออก แล้วอาการยังเหมือนเดิมครับ และผมได้ลอง ลอย จุด โปรเทค verที่ Q511, D682 ก็ยังเหมือนเดิม และโปรเทคไฟ 13 v ที่ D642 แล้วอาการยังเหมือนเดิมครับ  ผมเลยวัดไฟ ของไอซี ver มา ครับ ขา1ได้ 1.8v
ขา 2 ได้ 24v
ขา 3 ได้ 1.9v
ขา 4 ได้ 0v
ขา 5 ได้12v
ขา 6 ได้ 24v
ขา 7 ได้ 1.8v
ครับลุงเคี้ยง  แล้วขา 72 ของไอซี 201 เป็นขาโปรเทคใหมครับ ปกติแล้วต้องมี 5v แล้วผมวัดได้ แค่ 3v ปกติไหมครับ ช่วยชี้แนะหน่อยครับ

[ลุงเคี้ยง-LSVteam♥]

หาวงจรได้ตรงรุ่นหรือป่าว แล้วicเบอร์ตรงกันมั้ย จุดโปรเท็คมันไม่ใช่มีแต่ทางเวอร์น้ะ ใล่วงจรดูหลายๆจุด
วงจรตรงรุ่นผมก็ไม่มี ก็บอกยากว่าขา27ใช่ขาโปรเท็คมั้ย แล้วมันพิมพ์ว่าอะไรล่ะครับ

[tirawat+]

ไฟเลี้ยง uoc ออกมาครบไหมครับ วงจรไม่รู้ว่าตรงหรือเปล่า (ลองเช็คดูก่อนนะครับ) จากเว็บเพื่อนบ้าน (ต้องขอบคุณอย่างมากๆ)

[tirawat+]

ต่อครับ (ขอบคูณเว็บ eclubthai.ที่ให้วงจรมาครับ)

[tonloveyo]

ขอบคุณมากครับ เดี๋ยวผมกลับไปวัดดูแล้ว กลับมารายงานครับ

[tonloveyo]

ผมได้ลองวัดไฟ ตามวงจรที่เพื่อนช่างให้มาแล้วครับ ไฟ 28 V ผมได้ 25 v
ไฟ 13 v ผมวัดได้ 12 v  ไฟ 12v audio วัดได้ 11.8 v ครับ  ช่วยชี้แนะหน่อยครับ

[pum-phuket]

สังเกตุมาใหม่วัดไฟที่ 125V คาไว้ก่อน
แล้วเปืดเครื่อง สังเกตุดูการเปลี่ยนแปลงของไฟ 125V อย่างละเอียอด
ผมสงสัย STR-WXXXX แค่สงสัย แล้วดูว่าไฟ 300V ค้างหรือเปล่า

[tonloveyo]

ต้องถอด ฮอร์เอาต์  ออกหรือเปล่า แล้วต่อหลอดไคร่อมแล้ววัดไฟ นะครับ

[pum-phuket]

ต้องกการที่เครื่องเดิมๆก่อนครบทุกอย่าง
หลังจากนั้นจะแถมแบบลอยTR H มาก็ดีครับมากเท่าไหล่ข้อมมูลก็มากเท่านั้นนะครับ

[tonloveyo]

โทษทีครับ ที่หายไปหลายวัน เลยครับ ผมไปต่างจังหวัดมา ครับ แจ้ง ข่าวปิดงานเลยครับ  พอดีมีเครื่องมา แท่นเดียวกันเลยครับ ยกเปลี่ยน วันซิป ดู ปรากฎว่าใช้งานได้ปกติครับ   ขอบคุณทีมงานคลังสมองอิเล็กทรอนิกส์มากเลยนะครับ
