รบกวนสอบถามการต่อoutput ของplc หน่อยครับ

[thawatchai]

คือผมมีPLC missu ครับ FX1n-40mr  ผมต้องต่อเอาต์พุตไปใช้งานยังไงครับ

[tu2522-LSVteam♥]

ขึ้นอยู่กับ ladder ที่เราเขียนลงไปครับ
เท่าที่เห็น ก็ Y0 ถึงY5

[nypol ♥]

ตามนี้เลยครับ ผม

[thawatchai]

ใครมีวิธีการต่อแบบอื่นบ้างครับผม

[JUB]

ใครมีวิธีการต่อแบบอื่นบ้างครับผม

จะให้ต่อกันแบบไหนครับ ...

[thawatchai]

ต่อไปเข้ามอเตอร์ครับ เราต้องต่อไฟเข้าcomไหนบ้างครับ และต้องเอาyไหนไปใช้ครับ   ในplcรุ่นนี้มีถึงcom5ครับ  และyถึง17ครับ

[JUB]

เคยใช้ PLC มาก่อนหรือป่าวครับ รู้หรือป่าวว่ามันทำงานได้อย่างไร
มันไม่ขึ้นกับว่าเราจะต่อยังไง ตามที่พี่ tu2522-LSVteam♥ บอก
มันขึ้นกับ ladder diagram ตัว PLC โด่ๆไม่มี program ladder
มันทำงานไม่ได้ครับ

ปล.ถ้าผมแปลความคำถามผิดก็ขออภัย

[thawatchai]

ผมเขียนโปรแกรมเสร็จแล้วครับ แต่ผมต่อไปใช้งานไม่เป็นครับ รบกวนด้วยครับ

[JUB]

เอา ladder มาดูหน่อยครับ เผื่อเพื่อนๆและผมจะช่วยได้บ้าง

[nypol ♥]

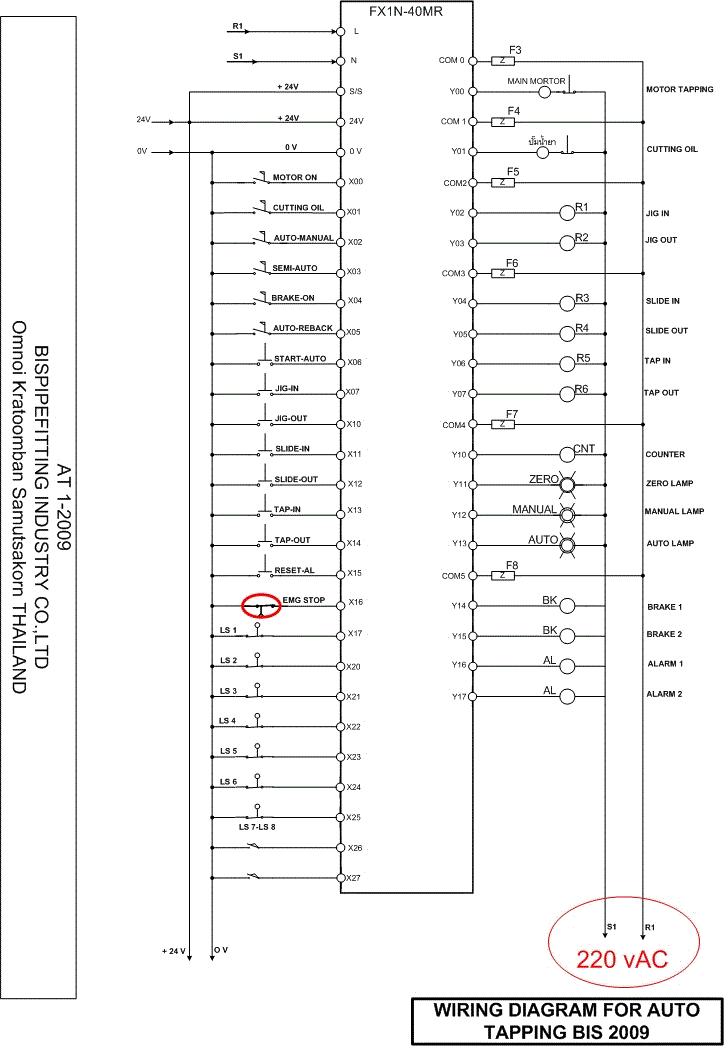

อยากให้ท่านลง จุดประสงค์ที่ท่านต้องการ เช่น input ท่านมีอะไรบ้างทำงานอย่างไร?เพื่อนสมาชิกอาจช่วยท่านได้ครับ ส่วนของ output COM & Y เป็นดังนี้ครับ com0=out,yo,com1=y1,com2=y2,,y3,com3=y4,y5,y6,y7,com4=y10,y11,y12,y13,com5=y14,y15,y16,y17 ท่านต้องเอาไฟเข้า com แล้ว ให้ out ตาม Y....ที่กำหนดครับ ไม่แนะนำให้ใช้ output Y....ไปควบคุมมอเตอร์โดยตรงครับ เพราะว่าหน้าสัมผัสทนกระแสได้ไม่สูงครับ ควรผ่าน รีเลย์หรือคอนแท็คเตอร์ ครับ
