ใครเคยซ่อม POWER SUPPLY 24v ของ SIEMENS บ้างครับ

[tomtom23]

คือว่าผมมีปัญหา POWER SUPPLY 24v ของ SIEMENS มันเสียครับใช้ในโรงงานอุตสาหกรรมครับแล้วมันเกิดเสียหัวหน้าสั่งให้ผมซ่อมผมก็ไม่รู้จะเริ่มยังไงเรียนอิเล็ก+ไฟฟ้ามาก็จริงแต่ก็งงครับถ้าท่านใดพอจะเคยผ่านๆหรือมีแนวทางยังไงก็ช่วยบอกกันบ้างนะครับรออยู่นะครับ ขอบคุณมากๆครับ

[ลุงเคี้ยง-LSVteam♥]

ต้องเอาภาพให้ดูหลายมุมหน่อย แล้วรายละเอี่ยดคือ ใช้ไฟ ACสามเฟสสี่เส้นหรือป่าว หรือว่า
ใช้ไฟAC220V ที่เรียงกระแสแล้ว เห็นมีตั้งแต่  400v-500v ถ้าไม่มีรายละเอี่ยดตรงนี้ ก็ยาก
ที่จะมีคนตอบให้ได้ หรือไม่ก็ต้องรอ ช่างที่เคยผ่านงานทางด้านนี้ ถ้าเอาภาพด้านอุปกรณ์ให้ดูอาจ
จะเร็วขึ้น แต่ผมเดาว่าเป็น แบบสวิทชิงค์น้ะ

[tomtom23]

ต้องขอโทษจริงๆครับในรูปมันต่างจากของที่ผมจะซ่อมนิดนึง
คือว่าของผมใช้ไฟACเข้า1เฟส (L/N) ไฟออก 24 VDC ครับ
เป็นแบบสวิตชิ่งครับเดี๋ยวจะถ่ายรูปตัวจริงไว้ให้ดูกันนะครับ
ขอบคุณมากๆครับ

[redial]

เคยซ่อมครับ แล้วอาการเสียมันเป็นยังไงครับ
ขอรูปแผงวงจรก็ยิ่งดีครับ

[wee2528]

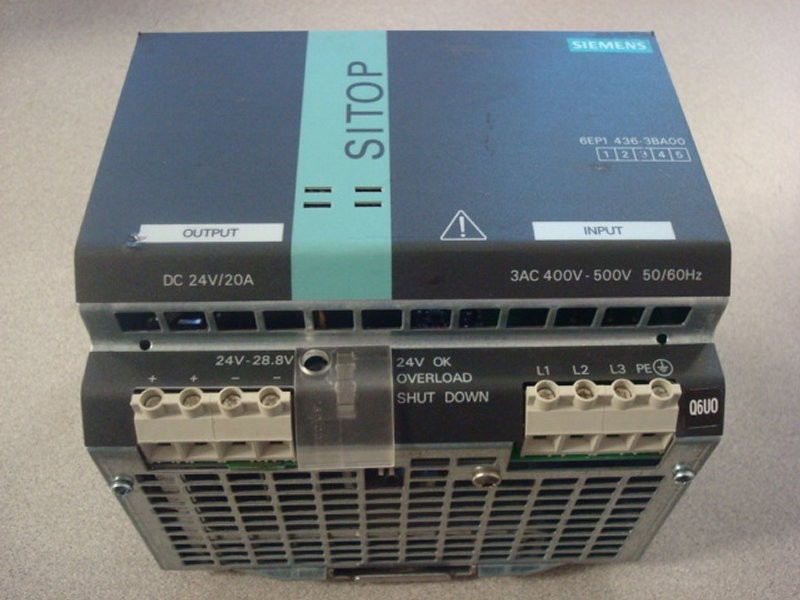

SITOP  ตัวนี้น่าจะเป็นรุ่นใหม่นะ เคยซ่อมเหมือนกัน ว่าแต่อาการเป็นยังไงครับ

[iceooo]

ใช้3เฟสนะครับเเต่เทสใช้เเค่1เฟสก็ได้ หาไฟ380ได้ไหมครับ อาการเป็นไง

[tedpy]

ตอนนี้ผมซ่อมอยู่ ไฟ 24 ไม่ออก  มันใช้ไฟ 3 เฟส  ผมเลยถอดไดโอบริด 3 เฟสออกซะ แล้วเอา DC 300V ป้อนเข้า +  -  แทน วัดไฟดูเจอไฟเลี้ยง IC เบอร์ 3843A ตกเหลือ 2.1 V  ไล่วงจรคืนมาเจอทรานซิสสวิตช์ไฟเลี้ยงไอซี  แต่มันปล่อยไฟออกมาไม่หมด 14 V  วัดดูมันก็ไม่เสีย ไม่ลีค  สรุปตอนนี้ยังซ่อมไม่ได้เลย  ใครเคยซ่อมเอาประสบการณ์มาแชร์ด้วยครับ

[sutat212]

เด็กหัดซ่อม จะขอแนะนำหน่อยน่ะครับ เช็ค C ไฟเลี้ยงไอชี pwm r ค่าสูงๆๆ อาจจะขาด ชีเนอร์ไดโอด ตรงภาคไฟเลี้ยงไอชี ขาดรั่วหรือซ๊อตอยู่ ดูฟิวส์ขาดไหม ขาดแบบรุนแรงหรือไม่ขาด ถ้าไม่ขาดเช็คตามที่บอกข้างต้น อีกอย่าง IC 431 หลัง opto ถ้ามันเสียไฟไม่ออก ก่อนลองเอามิเตอร์ไปวัดไฟ 24 V ดู ถ้าป้อนไฟเข้าดูแล้วตัวเลขวิ่งคือสั้งเกตุว่ามีไฟออก อาจจะไม่กี่โวล์ ก็แสดงว่าระบบทำงานได้แต่ไม่สมบูรณ์ อาจจะ 431 เสีย ไดโอด ภาคเอาพุทเสียหรืออะไรก็แล้วแต่ลองเช็คตามที่บอกก่อนครับ

[iceooo]

ลอยเพาเวอร์ออก วัดไฟเลี้ยงพัลวิธอีกถ้ายังตํ่าอยู่ให้ลอยพัลวิธออกเเล้ววัดอีกครั้งถ้าvออกมาปกติพัลวิธซ็อตครับถ้าไม่ก็ไล่ต่อไปrสตาร์ทพัลวิธ
