สอบถามเรื่องแกนเทอรอยที่จะเอามาทำ convertor คับ

[Neung_cmi]

แกนแบบนี้เอามาทำ dc to dc ได้ไหมครับ

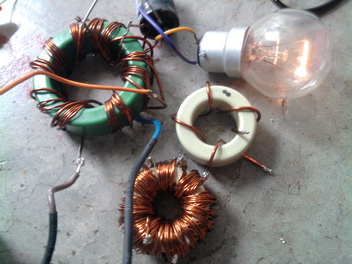

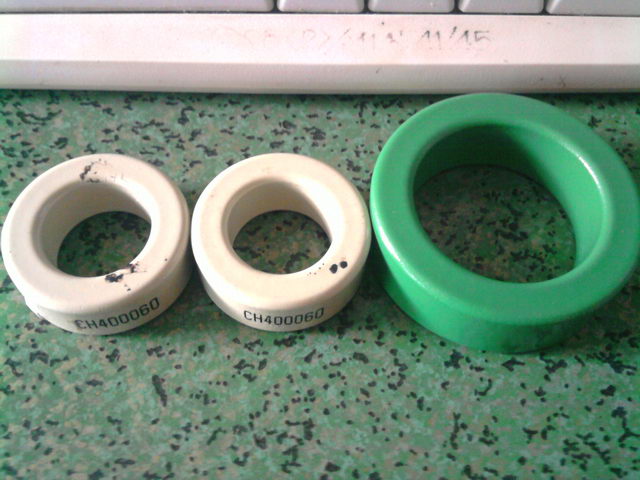

สีเทา เบอร์ CH400060 เส้นผ่านศูนย์กลางวงนอก 4 cm. วงใน 2.3 cm. สูง 1.5 cm.
สีเขียวไม่มีเบอร์เส้นผ่านศูนย์กลางวงนอก 6 cm. วงใน 4 cm. สูง 2 cm.
 พอดีไปเดินแถวบ้านหม้อไปเจอเลยซื้อมาครับ

[ka77]

แกนแบบนี้เอามาทำ dc to dc ได้ไหมครับ
สีเทา เบอร์ CH400060 เส้นผ่านศูนย์กลางวงนอก 4 cm. วงใน 2.3 cm. สูง 1.5 cm.
สีเขียวไม่มีเบอร์เส้นผ่านศูนย์กลางวงนอก 6 cm. วงใน 4 cm. สูง 2 cm.
 พอดีไปเดินแถวบ้านหม้อไปเจอเลยซื้อมาครับ

ต้องรองดูครับ ถ้ามันร้อนมากก็แสดงว่าไม่เวิร์คครับ

[Neung_cmi]

รับทราบครับท่าน

[Neung_cmi]

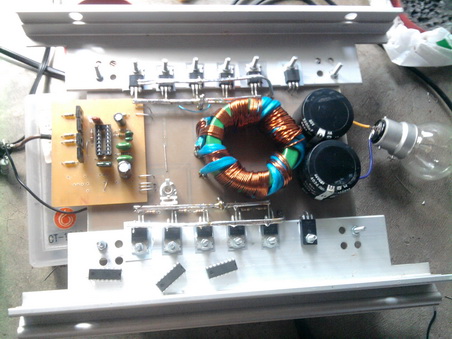

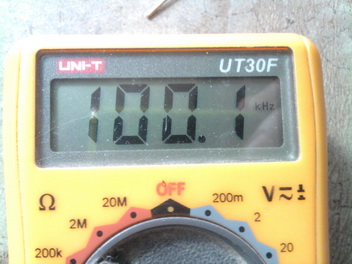

ทดลองแล้ว แกนสีเทาพันแล้วเฟสร้อนคับปรับความถี่ 50-150 KHz แล้วก็ตาม แกนสีเขียวใช้ได้ครับเฟสไม่ร้อน

[Neung_cmi]

เมื่อวานเปิดทีแรกก็ปกติ พอปิดไว้ประมาณ 30 นาที มาเปิดอีกทีเฟสระเบิดทั้ง 8 ตัวครับไม่ทราบว่าเป็นเพราะสาเหตุใดครับ วงจร SG3525 มีป้อนกลับความถี่ 32 KHz ไดร์ BD140 BD139 เฟส IRFZ44N 4 คู่
ลวดขาเข้าเบอร์ 16 3 เส้น 4 รอบ ขาออกเบอร์ 21 4 เส้น 14 รอบ ไฟ +-40 V อีกอย่างครับ ทำไมความถี่ยิ่งสูงไฟถึงตกมากกว่าความถี่ต่ำครับ

[Neung_cmi]



[ka77]

เมื่อวานเปิดทีแรกก็ปกติ พอปิดไว้ประมาณ 30 นาที มาเปิดอีกทีเฟสระเบิดทั้ง 8 ตัวครับไม่ทราบว่าเป็นเพราะสาเหตุใดครับ วงจร SG3525 มีป้อนกลับความถี่ 32 KHz ไดร์ BD140 BD139 เฟส IRFZ44N 4 คู่
ลวดขาเข้าเบอร์ 16 3 เส้น 4 รอบ ขาออกเบอร์ 21 4 เส้น 14 รอบ ไฟ +-40 V อีกอย่างครับ ทำไมความถี่ยิ่งสูงไฟถึงตกมากกว่าความถี่ต่ำครับ

อาจมีอะไรผิดพลาดอยู่หรือเปล่าครับ ลองเช๊คดูให้ดีมีอะไรช๊อตอยู่หรือเปล่า แนะนำตอนรองให้ใส่คู่เดียวโดยไม่มีโหลดเปิดทิ้งไว้แล้วเช๊คดูว่าเฟสมีอุณภูมิหรือเปล่า ปกติแล้วจะไม่ร้อนเลย ถ้าเป็นไปตามนั้นแล้วค่อยเพิ่มจำนวนคู่เข้าไปครับ ส่วนความถี่ต่ำไฟตกน้อยกว่าความถี่สูงนั้นเป็นปกติอยู่แล้วครับ สำหรับDC-DC convertor 12V
สู้ๆต่อไปครับท่าน เดี๋ยวของผมเสร็จจะเอามาโชว์ให้ดูกำลังออกแบบใหม่อยู่ครับ ใช้TL494ราคาถูกกว่าครับ
จะเอาไว้ลงแท่นเป็นพวกรถแห่ครับ

[ka77]

อีกอย่างนึงครับ ถ้าวงจรทำงานโอเคแล้วแนะนำให้กัดปริ้นจะดีกว่าต่อสายแบบนี้ครับ จะได้ไม่เกิดข้อผิดพลาดครับ

[Neung_cmi]

พรุ่งนี้จะทำปริ้นแล้วครับ รู้สึกว่าลองบนโฟโต้บอร์ดมันไม่ค่อยมั้นคงพอสายต่อเข้าขาเกตหลุดทีไรเฟสระเบิดไปทั้งแถบ ดีนะที่ irfz44 ผมซื้อมาตัวละ 14 บาท

แล้วเราจะรู้ได้ไงครับว่าแกนที่ใช้มันให้กำลังไฟได้เท่าไหร่ ท่าน ka77 พอจะแนะนำได้ไหมครับว่าขาเข้าใช้ลวดขนาดไหนพันกี่รอบให้ได้กำลังสูงสุดครับ

ที่ผมลองตอนไม่มีโหลดเฟสก็ไม่ร้อนครับ แต่พอเอาเตารีดมาต่อเป็นโหลด ไฟจาก 80v ตกเหลือ 72v ไฟแบตตกเหลือ 10v (แบตมอไซด์)แล้วเฟสก็ร้อนเร็วมากแกนก็ร้อนด้วยครับ

[xxxstorm]

ลองเพิ่มรอบขาเข้าจาก 4 เป็น 6 รอบแทนดูครับ ถ้าไฟ VDC 12V ก็จะได้ 2V ต่อรอบโดยประมาณ เห็นว่าไฟตกจากที่ความถี่สูง น่าจะมาจาก dead time ของเฟสหรือเปล่า ถ้าความถี่สูงเกินกว่าเฟสจะสวิทซ์ทันเริ่มแรกไฟจะตกถ้าสูงขึ้นไปอีกหรือความร้อนของเฟสเพิ่มสูงมาก ๆ มันก็เหมือนเราให้เฟสสองฝั่ง on พร้อมกันคิดดูเฟสและไอซีพังแน่ ๆ (ตามความเข้าใจของผมน่ะ)

[tosele ♥]

แกนเทอรอยที่ใช้ น่าจะเป็นแบบผงเหล็กอัดขึ้นรูปครับ จะชุบสีเคลือบไว้ครับ ไม่ใช่แกนเฟอไรท์ที่ไม่เคลือบสี
การตอบสนองความถี่ของแกนพวกนี้ไม่ดี เพราะเป็นผงเหล็กอัดกันโดยไม่ผ่านการเรียงโดยสนามแม่เหล็ก
จะใช้เพิ่อป้องกันการเซิร์ทของไฟ พวกไฟกระชาก ลดสัญญาณรบกวนครับ ส่วนใหญ่จะพบใน Power dimmer ที่ดีๆ
บางที่ก็พบใน ชุดจ่ายไฟส่วนที่ไฟเข้าวงจรเพื่อป้องกันสัญญาณรบกวน

[Neung_cmi]

แล้วแกนเฟอไรท์หาได้ที่ไหนครับผมเดินดูแถวบ้านหม้อ ถามคนขายว่าเอาไปทำ dc to dc ได้ไหม เขาก็บอกว่าไม่รู้อ่ะครับ ผมก็เลยเลือกที่วงใหญ่น้ำหนักเบามาครับ

[Neung_cmi]

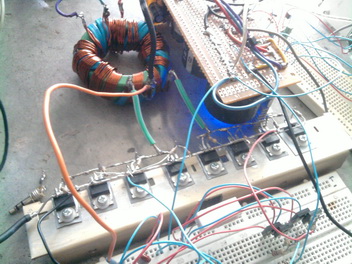

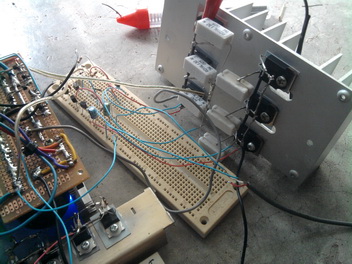

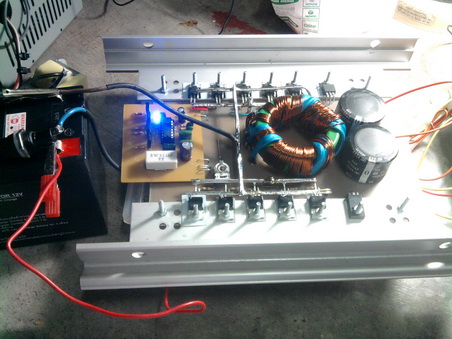

ตอนนี้เอาลงปริ้นแล้วครับ sg3525 พังไปแล้ว 3ตัว ก่อนที่มันจะพังถ้าป้อนไฟ 12v เข้าไปตรงๆแปปเดียวพังเลย ถ้าเอา R 33 โอมอนุกรมก่อนเข้า sg3525 ไฟที่ขา 13 15 อยู่ที่ 10V แล้วแกนมีเสียงจี๊ดความถี่ 25 KHz

[Neung_cmi]

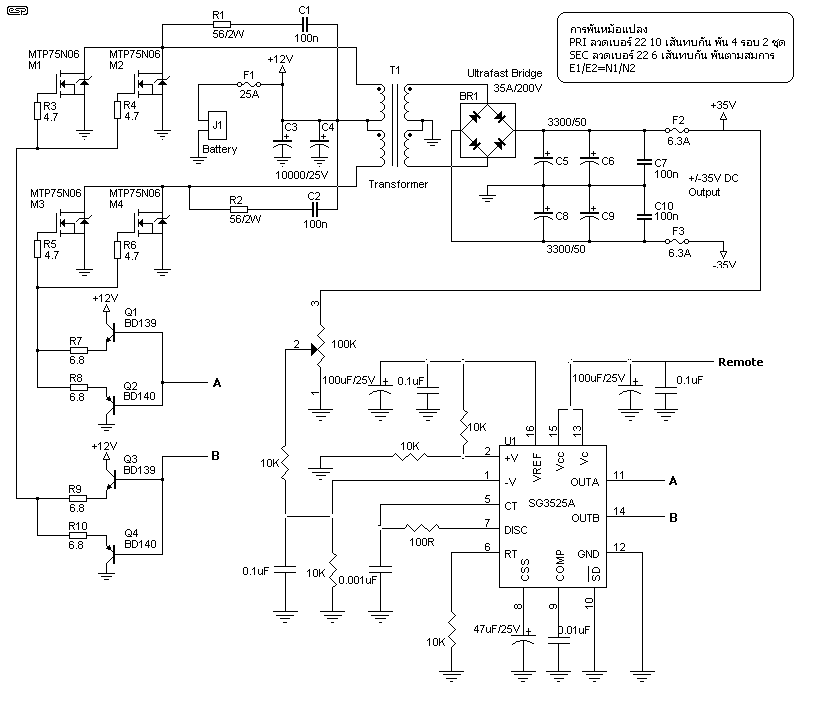

วงจรนี้ครับดัดแปลงนิดหน่อย เปลี่ยน RT เป็น 15K   CT เป็น 2nF
R1 R2 C1 C2 ผมไม่ได้ใส่เพราะว่าใส่แล้ว R1 R2 ไหม้คับ ก็เลยถอดออก
เฟส IRFZ44N 5คู่
R7 R8 R9 R10 ตอนผมลองบนโฟโต้บอร์ด ผมใส่ 22 โอม
ลงปริ้นผมใส่ 6.8 โอมเป็นเพราะตัวนี้หรือเปล่าครับ SG3525 ถึงพัง

[Neung_cmi]

sg3525 พังไปอีก 2 ตัวแล้วครับ
ทำไมต่อไฟเข้าตรงๆแล้วมันพังอ่ะครับ
ตอนนี้ผมเอา R 33 โอม อนุกรมก่อนเข้า sg2535
แล้วก็เปลี่ยน R7 R8 R9 R10 เป็น 22 โอมเสียงจี๊ดหายไปแล้ว

[Neung_cmi]



[ka77]

ผลเป็นอย่างไรบ้างแล้วครับ แก้ได้หรือยังที่ SG3525 เสีบนะครับ ก่อนอื่นขอ ออกความคิดเห็นครับ ผมก็ไม่ได้เก่งอะไรไม่ได้เก่งเรื่องทฤษดีเหมือนคนอื่นๆนะครับ อาสัยจากประสบการที่ลองทำล้วนๆครับ
R1 R2 C1 C2 พวกนี้ไม่จำเป็นต้องใส่ครับ น่าจะมีไว้ไม่ให้แกนอิ่มตัวครับ สำหรับวงจรข้างต้นแล้วและแกนที่ใช้
ก็ไม่น่าจะเกินกว่ากำลังที่มันจะรับได้ครับ ผมก็เคยใช้ครับแกนสีเขียว ทำได้อยู่ประมาณ300-600วัตต์ครับ ก็ไม่ใส่ R C พวกนี้เหมือนกัน ตอนนี้แกนแบบนี้ยังอยู่ในสตอ๊กเกือบโหลครับ แหละอีกอย่างที่ความถี่สูงแล้วไฟตกนั้น ผมลอง มอสเฟสหลายเบอร์แล้วครับ ก็เป็นเหมือนกันครับ สู่ใช้ความถี่ตำๆไม่ได้ครับ  และอีกอย่างครับ กำลังวัตต์ที่ได้นั้น ถ้าเป็นวงจรตัวเดียวกัน ให้เราเปลี่ยนแกนที่ดีกว่านี้ หรือพันรวดมากกว่านี้ วัตต์ที่ได้ออกมานั้นก็ไม่ได้เพิ่มอะไรมากมาย แทบไม่มีผลครับ เพราะเท่าที่ผมลองนะครับ แต่ถ้าทำชุดไดร์เฟส สามารถขับเฟสได้ดีแล้ว กำลังวัตต์ จะได้มากกว่าเดิมครับ ยกตัวอย่างเช่น SG3525 ขับ TR แล้วไปขับหม้อแปลงไดร์อีกทีก่อนเข้าเฟสครับ

R7 R8 R9 R10 ตอนผมลองบนโฟโต้บอร์ด ผมใส่ 22 โอม
ลงปริ้นผมใส่ 6.8 โอมเป็นเพราะตัวนี้หรือเปล่าครับ SG3525 ถึงพัง
ส่วนตัวนี้ผมว่าไม่เกี่ยวครับ เพราะผมใช้ต่อตรงเลยไม่ผ่านRครับไม่เห็นเป็นไรนี่ครับ

sg3525 พังไปอีก 2 ตัวแล้วครับ
ทำไมต่อไฟเข้าตรงๆแล้วมันพังอ่ะครับ
ตอนนี้ผมเอา R 33 โอม อนุกรมก่อนเข้า sg2535
แล้วก็เปลี่ยน R7 R8 R9 R10 เป็น 22 โอมเสียงจี๊ดหายไปแล้ว
ผมว่าตรงนี้ลองเช๊คTR ดูให้ดีก่อนครับว่ามีอะไรผิดพลาดหรือช๊อตหรือเปล่าครับ เพราะตอนแรกมันทำงานยังงัยมันก็ต้องทำงานครับ จากวงจรมันก็โอเคครับท่าน  ส่วนแกนที่ทำDC-DC Convertorนั้นอย่ายึดติดกับแกนฟอร์ไรอย่างเดียวครับ ลองแกนจำพวกอื่นบ้างก็ได้ เช่น แกนETD ต่างๆครับ ผมทำก็โอเคเหมือนกันครับ
มีอะไรปรึกษาได้ครับ จากประสบการล้วนๆครับ

[Neung_cmi]

SG3525 ยังแก้ไม่หายเลยครับ ตอนผมถอดบอร์ดเล็กออกมาลองต่อไฟเข้าไปตรงๆได้ แต่พอเอาไปต่อกับขาเกตแล้วไอซีจะซ็อตทันทีครับ เลยต้องเอา R มาอนุกรมไว้ครับ

แล้วแกน ETD มีขายที่ร้านไหนบ้างครับผมเดินตามบ้านหม้อไม่ค่อยเห็นเลยครับ เห็นแต่ตัวเล็ก
ผมอยู่พิดโลกหาอะไหล่พวกนี้ยากมากครับไม่ค่อยมีขาย นานๆทีจะได้ลงไปกรุงเทพครับ

[ka77]

SG3525 ยังแก้ไม่หายเลยครับ ตอนผมถอดบอร์ดเล็กออกมาลองต่อไฟเข้าไปตรงๆได้ แต่พอเอาไปต่อกับขาเกตแล้วไอซีจะซ็อตทันทีครับ เลยต้องเอา R มาอนุกรมไว้ครับ

แล้วแกน ETD มีขายที่ร้านไหนบ้างครับผมเดินตามบ้านหม้อไม่ค่อยเห็นเลยครับ เห็นแต่ตัวเล็ก
ผมอยู่พิดโลกหาอะไหล่พวกนี้ยากมากครับไม่ค่อยมีขาย นานๆทีจะได้ลงไปกรุงเทพครับ

ตามนี้ครับ
http://www.un-soundsales.com/board/index.php?board=91.0
แล้วที่บอกว่าใช้Rต่ออนุกรมนั้น มันทำงานหรือเปล่าครับ

[Neung_cmi]

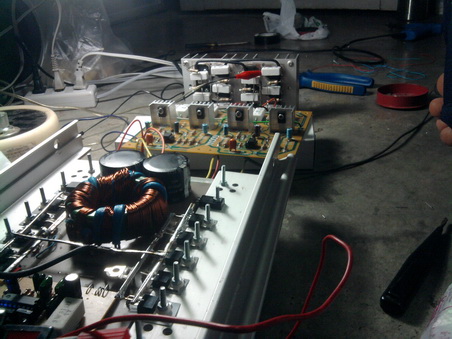

ตอนนี้ยังใช้ R อนุกรมB+ ก่อนเข้าไอซีอยู่ครับ ถอดบอร์ดเล็กออก แล้วลองบนโฟโต้บอร์ดแทนก็พังเหมือนเดิมครับ หรือว่าเป้นที่ R ที่ต่อขาเกตค่าน้อยไปหรือป่าวครับ IRFZ44N+R 4.7 โอม ตอนไม่ได้ลงปริ้นผมใส่ 4 คู่ ลงปริ้นแล้วผมใส่ 5 คู่อ่ะครับ เกี่ยวกันไหมครับ
เมื่อวานเปิดทิ้งไว้ทั้งวันไม่เป็นอะไรครับ แล้วทดสอบกำลังวัตต์เขาทดสอบกันยังไงครับ

[ka77]

ตอนนี้ยังใช้ R อนุกรมB+ ก่อนเข้าไอซีอยู่ครับ ถอดบอร์ดเล็กออก แล้วลองบนโฟโต้บอร์ดแทนก็พังเหมือนเดิมครับ หรือว่าเป้นที่ R ที่ต่อขาเกตค่าน้อยไปหรือป่าวครับ IRFZ44N+R 4.7 โอม ตอนไม่ได้ลงปริ้นผมใส่ 4 คู่ ลงปริ้นแล้วผมใส่ 5 คู่อ่ะครับ เกี่ยวกันไหมครับ
เมื่อวานเปิดทิ้งไว้ทั้งวันไม่เป็นอะไรครับ แล้วทดสอบกำลังวัตต์เขาทดสอบกันยังไงครับ

ถ้างั้นลองที่4คู่ดูใหม่ซิครับว่าเป็นไรใหมส่วนกำลังวัตต์ก็ทดสอบแบบลูกทุ่งเลยครับ หาโหลดมาใส่แล้ววัดกระแสที่ได้มาคูณกับแรงดันที่ได้ขณะที่มีโหลดทั้งคู่คือ P=Power  P=E*I จะได้ออกมาเป็นกำลังวัตต์ที่ได้ครับ

[Neung_cmi]

ผมเอาเตารีดต่อเป็นโหลดวัดกระแสได้ 1.5 A ที่ไฟ 75 V = 112.5 W ใช่ไหมครับ ปกติไม่มีโหลด 90 V ทำไมมันน้อยจัง
แล้วผมลองเอาเอ้าพุทต่อกับแอมป์มิเตอร์ตรงๆเลยมันค่อยๆขึ้นจาก 3 A - 9 A เปิดประมาณ 10วิครับเฟสร้อนมากไฟแบต 12V 7A ตกเหลือ 9 V

[Neung_cmi]

แกนของผมเหมือนกับอันนี้หรือป่าวครับ http://www.un-soundsales.com/board/index.php?topic=3702.msg31986#msg31986

[ka77]

ผมเอาเตารีดต่อเป็นโหลดวัดกระแสได้ 1.5 A ที่ไฟ 75 V = 112.5 W ใช่ไหมครับ ปกติไม่มีโหลด 90 V ทำไมมันน้อยจัง
แล้วผมลองเอาเอ้าพุทต่อกับแอมป์มิเตอร์ตรงๆเลยมันค่อยๆขึ้นจาก 3 A - 9 A เปิดประมาณ 10วิครับเฟสร้อนมากไฟแบต 12V 7A ตกเหลือ 9 V

กำลังวัตต์คำนาณถูกแล้วครับ การที่จะทำให้วัตต์ได้สูงๆนั้นของDC-DC Convertorนั้นทำได้ยากกว่าพวกสวิทชิ่งครับ ของผมที่เคยทำมาได้300-400วัตต์ตอนนี้ทำใหม่กำลังทำครับ จะให้ได้1000วัตต์ให้ได้ครับ
ส่วนที่เอาแอมป์มิเตอร์มาต่อตรงเอ๊าพุตนั้นมันเหมือการชอ๊ตเอ๊าพุตได้เลยนะครับทำแบบนั้นเฟสก็ต้องร้อนอยู่แล้วครับ ลองสู้ๆต่อไปครับ ศึกษาอ่านดาตาชีทของไอซีดูและลองพัฒนาไปเรื่อยๆครับ ไม่มีอะไรที่คนไทยทำไม่ได้

[ka77]

แกนของผมเหมือนกับอันนี้หรือป่าวครับ http://www.un-soundsales.com/board/index.php?topic=3702.msg31986#msg31986

ไม่แน่ใจว่าใช่ใหมนะครับเพราะลักษณะภายนอกเหมือนกันแต่ส่วนผสมภายในอาจจะไม่เหมือนกันก็ได้ครับ
ของผมมีเป็นโหลเลยยังไม่ได้ใช้เสียด้วย สนใจบ้างใหมแกนละ80บาท ส่วนแกนที่ดีๆเยี่ยมๆนั้นลูกพี่ผมเหมาไปหมดแล้วครับ Z-TECH จากหนองคายครับเหมาจากเฮีย เอก Class-D Audioครับ เท่าที่ลองมาแกนที่ดีไม่จำเป็นต้องใหญ่มากครับ ขอให้มีคุณสมบัตตามต้องการก็ทำวัตต์สูงๆได้แล้วครับ แต่แกนที่เราใช้กันสีเขียวนั้น ผมว่า1000วัตต์ได้สบายครับ ถ้าแกนมันทนกำลังไม่ไหวมันจะร้อนมากครับ แต่ถ้าแค่อุ่นๆถือว่าไม่มีปัญหาครับ สู้ต่อไปครับ คนพิษโลก ใกลืกันครับ บ้านเกิดผม สุโขทัยซิตี้ครับ แต่ตอนนี้มาทำงานย่านรังสิต มีอะไรปรึกษากันได้นะครับ

[Neung_cmi]

ท่าน ka77 เล่นเอ็มไหมครับขอเมล์หน่อยครับ

[Neung_cmi]

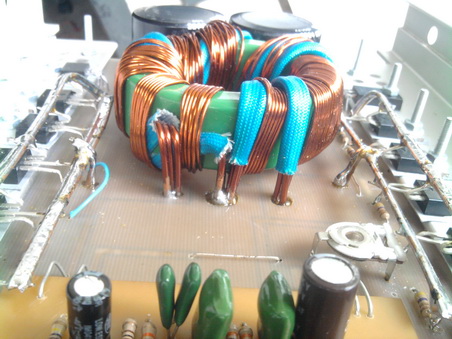

แกนดีๆของพี่ไม่เหลือเลยหรอครับอยากเอามาลองบ้าง ตอนนี้ผมพันใหม่ขาเข้าลวดเบอร์ 19  13เส้น 4รอบ ขาออกลวดเบอร์19  4เส้น 20รอบ ไฟ +- 60V กะลังจะหาแบตใหญ่ๆมาลองอยู่ครับ แบต 7A คงไม่พอ ต่อโหลดปุ๊บ(กระทะไฟฟ้า+เตารีด)ไฟแบตตกทันที
และก็ขอถามวิธีพันลวดหลายๆเส้นพร้อมๆกันหน่อยครับว่ามีเทคนิคพันกันยังไงครับของผมพันแล้วไม่แน่นผมพันพร้อมกันทั้ง 26 เส้นปวดมือหมดแล้วครับ และก็ไม่สวยด้วยครับ

[Neung_cmi]

เมื่อกี้ลองต่อโหลดเตารีดกับกระทะไฟฟ้าแล้วเฟสร้อนข้างเดียวอีกข้างแค่อุ่นๆสงสัยลวดทั้งสองข้างยาวไม่เท่ากัน (เกี่ยวกันไหมครับ) คงตั้งรือพันใหม่อีกแล้ว

[ka77]

ท่าน ka77 เล่นเอ็มไหมครับขอเมล์หน่อยครับ

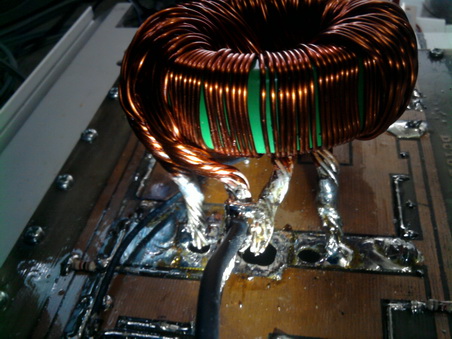

ไม่ได้เล่นครับ เพราะผมย้ายที่อยุ่ใหม่ไม่มีเน็ตครับ ส่วนที่กำลังวัตต์ได้น้อยนั้นผมลืมไปน่าจะเป็นที่แหล่งจ่ายของท่านด้วยครับ เพราะของท่าน 12โวลต์ แค่7แอมป์ ลองเอามาคูณกันดูซิมันได้แค่84วัตตืเอง แล้วที่ท่านลองมันได้100กว่าวัตต์ถือว่าโอเคครับ ลองแบตต์รถยนต์เลยครับ 12โวลต์ 80แอมป์ก็ได้960วัตต์ครับ แหล่งจ่ายสามารถจ่ายได้เท่านี้ที่เหลือก็ความสามารถของวงจรเราละครับว่าจะได้แค่ใหน ส่วนการพันลวดนั้นแนะนำให้พันพร้อมกันเลยครับ แล้วค่อยแยกCT อีกทีครับ ส่วนที่ว่าพันยากนั้นถ้าจะให้ดีและพันง่ายแนะนำลวดเบอร์เล็กๆพันหลายๆเส้นครับ จะได้การนำกระแสที่หน้าสัมผัสที่ดีกว่าครับ ส่วนที่บอกว่าเฟสร้อนนั้นลองเช๊คดูด้วยครับว่าการเดินทางของกระแสที่ไหลผ่านลวดและผ่านลายทองแดงมาเข้าเฟสนั้นมันเดินทางได้ดีแค่ใหนถ้าเป็นแผ่นปริ้นเปล่าๆเลยนั้นก็อาจจะทำให้มีปัญหาได้ครับ แนะนำให้หาลวดทองแดงแบบไม่เคลือบนำยามาวางตามลายวงจรบนแผ่นปริ้น แล้วโลยตะกั่วให้หนาๆครับ เพื่อการเดินทางของกระแสที่ดีครับจะช่วยลดความร้อนได้มากครับ
อีกอย่างขั้วแบตและจุดเชื่อมต่อบนแผ่นปริ้นควรจะแน่นและไม่หลวมนะครับ
