sumpass
member
คะแนน 2
 ออฟไลน์
กระทู้: 205
|
 |
« เมื่อ: มกราคม 20, 2011, 09:44:01 pm » |
|
SONY KV-G21F2 แท่น BG2S เปิดแล้วตัด ตอนแรกฮอร์เสียเปลี่ยนแล้วดูได้ประมาณ2ชั่วโมงก็ไม่มีภาพแต่มีเสียง สักพักก็ตัดแสตนบาย ย้ำตะกั่วทั่วปริ้นแล้ว ตอนนี้เปิดไม่มีภาพมีเสียงมาแปปเดียวก็ตัดแสตนบาย แต่ไฟร้อยไม่ตัดวัดยังได้115V ลองลอยเวอ ลอยโยค ลอยไฟ200ที่ไปเลี้ยงบอดร์ RGBแล้วยังตัดเหมือนเดิม ไม่ทราบว่าต้องไปเช็คตรงจุดไหนครับ
|
|
|
|
|
บันทึกการเข้า
|
|
|
|
lekchang
member
คะแนน 4
ออฟไลน์
กระทู้: 70
|
|
« ตอบ #1 เมื่อ: มกราคม 21, 2011, 12:03:13 am » |
|
ตัดแล้วกระพริบหรือปล่าว
|
|
|
|
|
บันทึกการเข้า
|
|
|
|
|
TRT
บุคคลทั่วไป
|
|
« ตอบ #2 เมื่อ: มกราคม 21, 2011, 06:26:14 am » |
|
ตรวจ-เปลี่ยน R858 หรือยังครับ
|
|
|
|
|
บันทึกการเข้า
|
|
|
|
sumpass
member
คะแนน 2
ออฟไลน์
กระทู้: 205
|
|
« ตอบ #3 เมื่อ: มกราคม 21, 2011, 06:31:11 pm » |
|
ไฟไม่กระพริบครับ
|
|
|
|
|
บันทึกการเข้า
|
|
|
|
sumpass
member
คะแนน 2
ออฟไลน์
กระทู้: 205
|
|
« ตอบ #4 เมื่อ: มกราคม 21, 2011, 07:23:46 pm » |
|
r858วัดโอมก้อได้ปกติครับ
|
|
|
|
|
บันทึกการเข้า
|
|
|
|
lekchang
member
คะแนน 4
ออฟไลน์
กระทู้: 70
|
|
« ตอบ #5 เมื่อ: มกราคม 22, 2011, 01:32:02 am » |
|
ลองวัดไฟที่ IC 002- REG 5V ขา RESET ว่าตกลงมาแล้วตัดแสตนบายหรือไม่
|
|
|
|
|
บันทึกการเข้า
|
|
|
|
sumpass
member
คะแนน 2
ออฟไลน์
กระทู้: 205
|
|
« ตอบ #6 เมื่อ: มกราคม 22, 2011, 08:39:51 am » |
|
ขอโทษนะครับ ขารีเซ็ต เปนขาที่เท่าไหร่ครับ แบบไม่มีวงจร
|
|
|
|
|
บันทึกการเข้า
|
|
|
|
sumpass
member
คะแนน 2
ออฟไลน์
กระทู้: 205
|
|
« ตอบ #7 เมื่อ: มกราคม 22, 2011, 12:55:26 pm » |
|

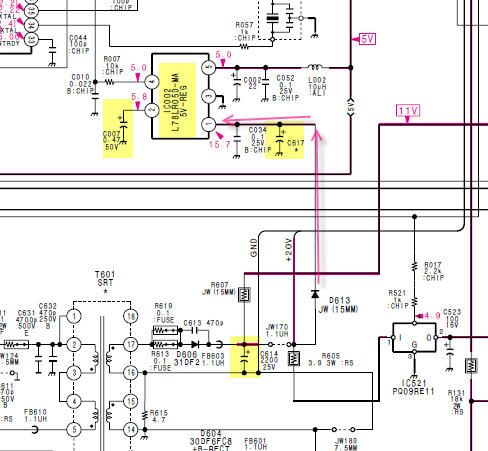

รบกวนขอวงจรด้วยครับ  |
|
|
|
|
บันทึกการเข้า
|
|
|
|
lekchang
member
คะแนน 4
ออฟไลน์
กระทู้: 70
|
|
« ตอบ #8 เมื่อ: มกราคม 22, 2011, 02:02:36 pm » |
|
GND- ขา1 /RESET -ขา2/ REF-ขา 3/ IN-ขา 4 /OUT-ขา 5 / GND-ขา6 / NC- ขา7
|
|
|
|
|
บันทึกการเข้า
|
|
|
|
sumpass
member
คะแนน 2
ออฟไลน์
กระทู้: 205
|
|
« ตอบ #9 เมื่อ: มกราคม 22, 2011, 04:09:35 pm » |
|
ผมวัดไฟไอซี002ได้แรงไฟดังนี้ครับ ขา2=4v ขา4=4.6v ขา5=4.8v ขา3=0v แรงไฟที่วัดได้ถูกต้องไม่ครับ ผมวัดทั้งตอนที่ออนเพาเวอ และตอนที่มันตัดครับ แรงไฟไม่แตกต่างกันครับ
|
|
|
|
|
บันทึกการเข้า
|
|
|
|
lekchang
member
คะแนน 4
ออฟไลน์
กระทู้: 70
|
|
« ตอบ #10 เมื่อ: มกราคม 22, 2011, 05:02:47 pm » |
|
ไอซี002ใช่เบอร์ mm1319afbe หรือเบอร์อื่น (ช่วยบอกเบอร์มาหน่อย)
เป็นเบอร์ mm1319afbe ขา4 ทําไมไฟน้อยจัง
เป็นไปได้ให้วัดไฟรอใว้ที๋ขา RESET ไฟขานี้มันจะค่อยๆลดลงแล้วตัด หลังจากนั้นไฟจะขึ้นมา
(เท่าที่ผมเจอมานะ)
|
|
|
|
|
บันทึกการเข้า
|
|
|
|
sumpass
member
คะแนน 2
ออฟไลน์
กระทู้: 205
|
|
« ตอบ #11 เมื่อ: มกราคม 23, 2011, 08:55:48 am » |
|
เบอ 78LR05
|
|
|
|
|
บันทึกการเข้า
|
|
|
|
ลุงเคี้ยง-LSVteam♥
.กลุ่มผู้มีน้ำใจงาม..
member
คะแนน 1138
ออฟไลน์
กระทู้: 6667
ขอเป็นข้ารองบาททุกชาติไป
|
|
« ตอบ #12 เมื่อ: มกราคม 23, 2011, 09:08:28 am » |
|
ลองดูที่ขา1มีไฟเท่าไหร่  |
|
|
|
|
บันทึกการเข้า
|
|
|
|
lekchang
member
คะแนน 4
ออฟไลน์
กระทู้: 70
|
|
« ตอบ #13 เมื่อ: มกราคม 23, 2011, 11:45:48 am » |
|
78LR05 วัดไฟรอใว้ที๋ขา RESET ขา 4 ไฟขานี้มันจะค่อยๆลดลงแล้วตัด หลังจากนั้นไฟจะขึ้นมา
|
|
|
|
|
บันทึกการเข้า
|
|
|
|
sumpass
member
คะแนน 2
ออฟไลน์
กระทู้: 205
|
|
« ตอบ #14 เมื่อ: มกราคม 24, 2011, 02:03:26 pm » |
|
ขา1=15vขา4=4.6vวัดไฟรอที่ขา4แล้วครับแรงไฟไม่เปลี่ยนแปลงทั้งตอนตัดและไม่ตัดไฟเท่าเดิม ไม่ลด ไม่เพิ่ม ไม่เปลี่ยนแปลง  |
|
|
|
|
บันทึกการเข้า
|
|
|
|
lekchang
member
คะแนน 4
ออฟไลน์
กระทู้: 70
|
|
« ตอบ #15 เมื่อ: มกราคม 24, 2011, 03:08:12 pm » |
|
วัดไฟรอใว้ที๋ ขา50 x-rayg ถ้าเปลี่ยนแปลง ดู Q1513 -D1505 -Q561-R562
|
|
|
|
|
บันทึกการเข้า
|
|
|
|
ลุงเคี้ยง-LSVteam♥
.กลุ่มผู้มีน้ำใจงาม..
member
คะแนน 1138
ออฟไลน์
กระทู้: 6667
ขอเป็นข้ารองบาททุกชาติไป
|
|
« ตอบ #16 เมื่อ: มกราคม 24, 2011, 03:18:56 pm » |
|
ขา1=15vขา4=4.6v วัดไฟรอที่ขา4แล้วครับแรงไฟไม่เปลี่ยนแปลงทั้งตอนตัดและไม่ตัดไฟเท่าเดิม ไม่ลด ไม่เพิ่ม ไม่เปลี่ยนแปลง  |
|
|
|
|
บันทึกการเข้า
|
|
|
|
sumpass
member
คะแนน 2
ออฟไลน์
กระทู้: 205
|
|
« ตอบ #17 เมื่อ: มกราคม 24, 2011, 04:48:43 pm » |
|
ผมวัดไฟที่ขา4อย่างที่แนะนำแล้วครับไฟไม่ตกไม่เปลี่ยนแปลง ส่วนขา50วัดไม่มีไฟเลยครับซักนิดก็ไม่มี Q1513 -D1505 -Q561-R562 วัดดูแล้วก็ปกติครับ |
|
|
|
|
บันทึกการเข้า
|
|
|
|
|
TRT
บุคคลทั่วไป
|
|
« ตอบ #18 เมื่อ: มกราคม 24, 2011, 04:59:57 pm » |
|
เอาอย่างนี้ ลอย D591 ออกก่อนซิครับ
|
|
|
|
|
บันทึกการเข้า
|
|
|
|
lekchang
member
คะแนน 4
ออฟไลน์
กระทู้: 70
|
|
« ตอบ #19 เมื่อ: มกราคม 24, 2011, 06:29:58 pm » |
|
อย่างนี้ก่อนลองเปลี่ยน 78LR05 กับ C007ดู ถ้าเครื่องไม่ได้ตัดมาจากชุด x-rayg
หาเอาจากเครื่องก็ได้ที่มีในร้าน เบอร์นี้มีใช้ในหลายรุ่น
|
|
|
|
|
บันทึกการเข้า
|
|
|
|
sumpass
member
คะแนน 2
ออฟไลน์
กระทู้: 205
|
|
« ตอบ #20 เมื่อ: มกราคม 24, 2011, 06:40:52 pm » |
|
ลอยแล้วครับ เหมือนเดิม ทุกประการ |
|
|
|
|
บันทึกการเข้า
|
|
|
|
sumpass
member
คะแนน 2
ออฟไลน์
กระทู้: 205
|
|
« ตอบ #21 เมื่อ: มกราคม 25, 2011, 03:04:01 pm » |
|
|
|
|
|
|
บันทึกการเข้า
|
|
|
|
TV-RLEK
member
คะแนน 0
ออฟไลน์
กระทู้: 7
|
|
« ตอบ #22 เมื่อ: กุมภาพันธ์ 05, 2011, 04:46:47 pm » |
|
ลองลอย D1505 ดูครับแล้วทีวีจะติดหลังจากนั้นเป็นยังไงต่อก็บอกมานะครับพอดีอาการนี้เคยเจออยู่
|
|
|
|
|
บันทึกการเข้า
|
|
|
|
|
