SAMSUNG CS-21A9W2 (แท่น KS1C)

[sutham08]

IC TDA 9581PS/N1/3I1008
H-OUT D5703
อาการเปิดติดมีภาพมีเสียงแล้วดับประมาณ 2 วินาที
ลอย hor ถ่วงหลอด วัดไฟ B+ ได้ = 123 V.
โละเปลี่ยน C มีขั้วภาคจ่ายไฟทั้งหมดแล้ว
วัดไฟที่ขา IC IC TDA 9581 ได้ตามนี้
1.VCC ขา 54,56,61 = 3.3 v.
2.RESET ขา 60 = 0 v.
3.OSC ขา 58,59 = 1.6 v.
4.SCL,SDA ขา 2,3 = 2.9 v.
5.Power on ขา 1 = 3.8 v.
6.Protect ขา 36 = 2.64 v.
วัดไฟที่ขา IC (802) KA7632 ได้ตามนี้ ขา 1 = 10.8v., 8 = 8v., 9 = 3.3v., 10 = 5.1v.
ทำการใส่ hor-out แล้วเปิดเครื่องเปิดติดได้นานขึ้นมีภาพมีเสียงแล้วดับประมาณ 3 นาที
วัดโอห์ม ที่ H-yoke ได้ = 6.2 โอห์ม, V-yoke = 9.5 โอห์ม
ไม่ทราบว่าต้องตรวจสอบจุดไหนเพิ่มเติมต่อครับ

[ถาวร-LSVteam]

เช็คเปลี่ยนเวอร์ก่อน หลังจากนั้นอาจจะเป็นวันชิพ

[zener12v]

C402 เปลี่ยนยัง

[sutham08]

C402 เป็น (C ไมล่า 104 J 400V.) เปลี่ยนแล้วครับไม่หายครับ
แต่ทำไม CR 404S ไม่ได้ใส่มาในแผ่นปริ้นท์ครับ

[zener12v]

C402 เป็น 100/25vที่หม้อแปลงฮอร์ไดร์

[sutham08]

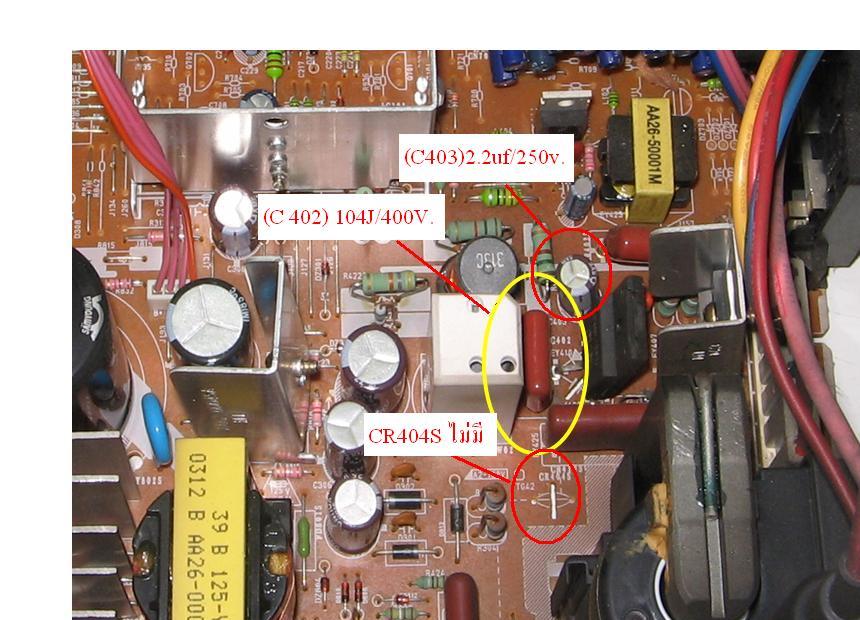

ของจริงตามตำแหน่งค่าอะหลั่ยตามนี้ครับ

[anuchat007]

เท่าที่ทำมาวันชิพเสียครับ

[sutham08]

ยังไม่มีเวลาไปหาซื้ออะหลั่ยมาเปลี่ยนเลยครับ
แล้วไอซีเวอร์ใช่เบอร์นี้หรือเปล่าครับ KA7632
ส่วนไอซีลองโทรไปที่ร้านเหมียวบ้านหม้อเขาบอกว่าตัวละพันกว่าบาท
ผมลองเอาเครื่องเช็คfbt ของลุงเคี้ยงวัดแล้วไฟสีแดงติดแค่สองดวงเองแบบนี้ FBT เสียหรือเปล่าครับ
วิธีถอดโย๊คออกจากหลอดภาพทำยังงัยครับต้องใช้มีดคัตเตอร์แซะกาวสีขาวออกด้วยใช่ไหมครับมันแน่นมากเลยยังไม่ได้ถอดออกดูครับ

[sutham08]

ไอซีวันชิปเบอร์ IC TDA 9581PS/N1/3I1008 โทรถามร้านเหมียวตัวละพันกว่าบาท ถ้าเสียจริงๆสงสัยลูกค้าคงจะไม่ซ่อมครับ

[ลุงเคี้ยง-LSVteam♥]

ยังไม่มีเวลาไปหาซื้ออะหลั่ยมาเปลี่ยนเลยครับ
แล้วไอซีเวอร์ใช่เบอร์นี้หรือเปล่าครับ KA7632
ส่วนไอซีลองโทรไปที่ร้านเหมียวบ้านหม้อเขาบอกว่าตัวละพันกว่าบาท
ผมลองเอาเครื่องเช็คfbt ของลุงเคี้ยงวัดแล้วไฟสีแดงติดแค่สองดวงเองแบบนี้ FBT เสียหรือเปล่าครับ
วิธีถอดโย๊คออกจากหลอดภาพทำยังงัยครับต้องใช้มีดคัตเตอร์แซะกาวสีขาวออกด้วยใช่ไหมครับมันแน่นมากเลยยังไม่ได้ถอดออกดูครับ

การเช็คฟลายแบ็คและโย๊คนั้น ถ้าเอาเครื่องเช็คในวงจรมาเช็คแล้วมันแสดงผลออกมาสีแดง
 ก็ให้คุณลอยขา TRฮอร์ เอาท์ออกก่อนเพราะถ้าฮอร์ช็อต มันก็จะแสดงไฟออกมาเป็นสีแดงครับ
แต่ถ้าลอย ฮอร์เอาท์ออกแล้วมันยังแสดงเป็นสีแดงอีก ก็เป็นอันว่าของที่คุณเช็คนั้นเสียแล้วครับแต่ต้องให้แน่
ใจว่าอุปกรณ์ ตัวอื่นไม่ช็อตน้ะครับ เพราะว่าถ้าอุปกรณ์อื่น ช็อตก็จะทำให้หลงทางในการใช้เครื่องเช็คฟลาย
แบ็คครับ
การถอดขดโย๊คออกมาจากคอหลอดภาพ ต้องระวังหน่อย เพราะว่าถ้าคอนเวอร์เย๊นมันแน่นมาก
แล้วเราไปบิดมันแรงๆ เดี๋ยวคอนเวอร์เย๊นจะแตกหักได้ ที่ผมถอดประจำถ้ามันแน่นมาก บิดไม่ขยับ
ผมก็ ใช้น้ำมันทินเนอร์หยอด มันจะสลายกาว จะทำให้ถอดง่ายขึ้นลองดูน้ะครับ

[sutham08]

ตำแหน่งในเครื่องเป็น CR409S ครับตัวสีฟ้า 681/1KV ลองเปลี่ยน ==> ถอดออกมา เป็นค่า 681/2KV  ทำการเปลี่ยนตัวใหม่แล้วอากาเหมือนเดิมครับ
***วัดไฟเพิ่มเติมครับ ตอนเปิดเครื่องมีภาพมีเสียงปกติ
   - วัดไฟ ABL = 9.38 V.,ไฟ screen ได้ = 256 v., GK,GB,GR = 188~190 V., heater = 7.9 v., G1 = 0 V.
   - วัดไฟที่ B+,ขา C H-out ได้ = 123 V. ประมาณ 1 นาทีภาพ-เสียงตัดดับ วัดไฟที่ B+,ขา C H-out ได้ =  สวิงอยู่ที่ 98~103 V.
   - วัดไฟที่ขา 36 (X-RAY) = 2.64 V. หลังภาพ-เสียงตัดดับก็วัดไฟได้ = 2.64 V. ครับ

[anuchat007]

ลองซื้อที่ร้านไพศาลดูถูกกว่าเยอะเลยอาการนี้ไม่อยากทำอะไรมากเดี๋ยวเครื่องเละเอาเป็นว่าเปลี่ยนไอซีวันชิพจบ
แล้วกันครับหลายเครื่องอยู่ที่เจอมันเสีย

[san1]

ผมว่าน่าลองเปลี่ยน  opto  ดูก่อนเท่าที่ผมเคยพบ  opto  รั่วครับไฟเกินนิดหน่อยก็เอาเรื่องแล้วครับ

[sutham08]

- ทำการวัดขา RESET ที่ IC802 ขา 6 ตอนเปิดเครื่องครั้งแรกมีแรงไฟออกมาได้ = 2.56 V. ซึ่งปรกติประมาณ4.5V  ในขณะเดียวกันที่ขา 60 IC201 ต้องมีเช่นกันครับ วัดแล้วที่ขา 60 ไม่มีไฟครับ = 0 v.
 - ทดลองก่อนถอดสายโย๊คออก ปรับไฟสกรีนลงเหลือ = 180 v. เปิดเครื่องไม่มีภาพมีแต่เสียงเครื่องไม่ตัด ปรับเพิ่มขึ้นเกิน  = 200 v. เครื่องถึงตัดดับ
 - ลดไฟสกรีนลง = 160 v. ถอดสายโย๊คออก ภาพจอมืดมีแต่เสียง เครื่องไม่ตัดดับครับ .....ฮอร์ร้อนครับ==>แบบนี้โย๊คเสียแล้วใช่ไหมครับ หรือว่าจอเสื่อม
    ถ้าโย๊คเสียราคาประมาณเท่าไหร่ครับ
- ถอก R817=120K วัดแล้วไม่ยืดครับ ได้ = 120.1 K
 - ทำการใส่สายโย๊คเข้าตามเดิมแล้วใชสายคีบจับที่ Gnd socket คอหลอดกับ ไฟสกรีน แล้วนำปลายสายคบจับที่มิเตอร์ทั้งสองเส้น เปิดเครื่องตอนแรกไฟสกรีนอยู่ที่160 v. ดูที่หน้าจอจะมืดมีแต่เสียงทำการปรับไฟสกรีนเพิ่มขึ้นเรื่อยๆจนถึง 256 V. เครื่องก็ยังไม่ตัดแต่ภาพยังมืดอยู่มีแต่เสียง ทิ้งไว้ 15 นาที ก็ยังไม่ตัด พอดึงสายคีบมิเตอร์ออก ไฟตัดดับทันทีเลยครับ ทดลองทำสองรอบแล้วก็เป็นแบบนี้เหมือนเดิมครับ พอใส่สายคีบจับกับมิเตอร์ไฟไม่ตัดพอเอาสายออกไฟตัด

[anuchat007]

ลองทำตามนี้นะครับผมอยากเอาประสบการณ์ช้วยท่านให้แก้ปัญหานี้ไห้สำเร็จเพราะ
ปกติถ้าเราปรับไฟg2ให้ต่ำลงคือจอมืดเครื่องมันจะทำงานได้ไม่ตัดถูกต้องไหมครับเสียงปกติ
เเตเมื่อเราเร่งปรับสกรีนให้ไฟG2ให้มากขึ้นจนเป็นปกติแล้วหน้าจอก็มีแสงออกแล้ว
ไม่เกิน2-3วิเครื่องก็จะตัดถูกต้องไหมครับ ถ้าเป็นเช่นนี้จริงไอซีวันชิพเสียแล้วครับ

[sutham08]

สรุปอาการที่เป็นตอนนี้ครับ
ต่อโหลดทุกอย่างปกติ (ไม่มีรีโมทเปิดเครื่องใช้มือกดสวิทช์แทน)มิเตอร์จับวัดไฟไว้ที่สกรีนคาเครื่องไว้ ลดไฟสกรีนไว้สุด
1.ลดไฟสกรีนไว้สุด เปิดเครื่อง ไฟสีเขียวติดแวปเดียวแล้วดับ มีเสียงดนตรีดังและตามด้วยเสียงทีวีดังปกติแต่ไม่มีภาพ (วัดไฟที่ HT ได้ = 8.4 V.)
2.ทำการปรับเร่งไฟสกรีนเพิ่มขึ้นเรื่อยๆจนถึง = 380 v.ภาพเริ่มมาพอเร่งไฟเพิ่มขึ้นอีกภาพหายเสียงหายไฟสกรีนลดลงอยู่ที่ =190 V.
3.ปิด-เปิดเครื่องใหม่โดยที่ไฟสกรีน = 390 v.ไฟสีเขียวติดแวปเดียวแล้วดับ มีเสียงดนตรีดังและตามด้วยเสียงทีวีดังปกติมีภาพมา 1วินาที ภาพหายเสียงหายไฟสกรีนลดลงอยู่ที่ = 190 V.

[anuchat007]

วันชิพเสียตามที่อ.ถาวรบอกใว้ก่อนหน้านี้แล้วครับผมหวังว่าลูกค้าจะอนุมัติการซ่อม
นะครับโชคดีครับ

[sutham08]

ไอซีวันชิปเบอร์ IC TDA 9581PS/N1/3I1008 แถวที่ 4 SPM-834EAN
      เบอร์แทนมีเบอร์อะไรแทนได้บ้างครับ

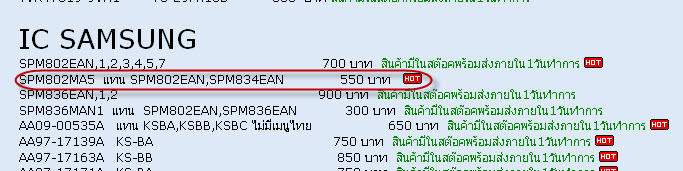

โทรถาม ร้านไพศาล มีเบอร์แทน IC TDA 9581PS/N1/3I1008 แถวที่ 4 SPM-802EAN = 450 บาท
โทรถาม ร้านME มีเบอร์แทน IC TDA 9592PS/N1/3I1008 = 350 บาท
ไม่ทราบว่าใช้ตัวไหนดีกว่าครับ

[ถาวร-LSVteam]

http://www.eclubthai.com/board/index.php?topic=28900.0

[sutham08]

ซื้อไอซี ร้านไพศาล ให้เบอร์นี้มาบอกว่าใช้แทนได้  SPM-836MAN3 = 200 บาท
เปลี่ยนใส่ เปิดเครื่อง ต้องเร่งไฟสกรีนประมาณ 390V. ถึงจะเห็นภาพแต่เป็นsnow และไม่มีเสียง พอเร่งไฟสกรีนเพิ่มขึ้นภาพตัดดับ

[sutham08]

IC ที่ซื้อร้านไพศาลมามีเอกสารพิมพ์ติดมาให้ตามรายละเอียดดังนี้ครับ
IC TDA 9592 / TDA 9381
SPM834
SPM802
ใช้แทน SPM 802 แล้วไม่มีเสียงแก้โดยการสลับขา 4 กับ ขา 63 วิธีทำ ตัดลายวงจรที่ขา 4 และขา 63 ออกแล้วจั้มจากขา 63 ไปตำแหน่งที่ตัดออกขา4 ขึ้นสายไฟ
ไม่ทราบไอซีที่ซื้อมาจะใช้แทนกันได้หรือเปล่า เลยลองถอดออก
- ทำการใส่ไอซีตัวเก่าใส่เหมือนเดิม
- เปลี่ยน IC VER. LA 7845
- เปลี่ยน C 420 (473/630V.) line ABL
- เปลี่ยน C508 (472/3KV.) line screen
- เปลี่ยน CR409S (681/2KV.) line h-out
- ลง EPROM ใหม่
ซื้อรีโมทมาใหม่เพื่อใช้เปิด-ปิดเครื่อง
- ทำการกดสวิทช์หน้าเครื่องประมาณ3วินาทีไฟ LED สีเขียวติด กดปุ่มเลือกช่องที่รีโมท ไฟสีเขียวดับพร้อมมีเสียงดนตรีขึ้น แต่ยังไม่มีภาพจอมืดมีแต่เสียง
- ทำการค่อยๆปรับไฟสกรีนขึ้นเรื่อยๆจนถึง 350 v. ภาพเริ่มมาแต่ภาพวูปวาบยังไม่ได้ตั้งช่องสถานี (ไฟสกรีนยังไม่สวิง )
- ทำการกดปุมเมนูเลือกปรับโหมดเพื่อจูนภาพ AUTO สามารถจูนเปลี่ยนช่องได้จูนเสร็จภาพมามีเสียงปกติ แต่ภาพยังวูปวาบอยู่ติดดับ
- ทำการค่อยๆปรับไฟสกรีนเพิ่มขึ้นอีกเรื่อยๆจนถึง 350~365 v.ภาพยังวูปวาปเหมือนเดิม ช่วงนี้ไฟสกรีนเริ่มสวิงขึ้นลง 340~365 v.
- ทำการปรับไฟสกรีนเพิ่มขึ้นอีกเรื่อยๆ365~370 v.ภาพยังวูปวาปเหมือนเดิม ช่วงนี้ไฟสกรีนเริ่มสวิงขึ้นลงจนภาพและเสียงตัดดับ ไฟ LED สีเขียวยังดับอยู่ ต้องกด
ปุ่ม POWER ที่รีโมท ไฟ LED สีเขียวจึงติดขึ้นมา STAND BY

[wiwatkhongchiam]

ME Electronic 350 ครับ แต่เมนูอังกฤษครับ สับขา mute ครับ

[sutham08]

หมายเหตุ:ทุกครั้งที่ซ่อมเครื่องจะใช้วงจรหลอดไฟที่ไว้ป้องกันฟิวส์ขาดต่อพ่วงไว้เสมอ สวิทช์ชุดแรกใช้หลอดไฟ200w.เปิดใช้กรณีซ่อม14~21" สวิทช์ชุดที่สองใช้ หลอดไฟ100w.เปิดใช้กรณีซ่อม25~29"
1.ซื้อ IC VIDEO-AMP TDA 6108 JF มาทำการใส่เปลี่ยนใหม่
   (ส่วนIC TDA 9581PSใช้ตัวเก่าของเครื่องอยู่)
 ก่อนเปลี่ยนวัดไฟได้ 1.= 1.7,  2.=1.7,  3.=1.7,  4.=0,  5.=3.2,  6.=205,  7.=163 ,  8.=158,  9.=161 (วัดไฟที่ HT ได้ = 8.4 Vac.)
 หลังเปลี่ยนวัดไฟได้ 1.= 3.2,  2.=3.3,  3.=3.6,  4.=0,  5.=5.2,  6.=205,  7.=85 ,    8.=90,    9.=83   (วัดไฟที่ HT ได้ = 2.0 Vac.)
2.ทำการเปิดเครื่อง ปรับไฟสกรีนไว้ที่ = 350 v. (ใช้มิเตอร์วัดไฟจับวัดคาไว้ที่ GND กับไฟ screen) มีแต่เสียงไม่มีภาพ
3.ทำการปรับเร่งไฟสกรีนเพิ่มขึ้นเรื่อยๆจนถึง = 400 v. ภาพเริ่มมาแต่ติดๆดับๆ  สังเกตุที่แสงหลอดไฟ 200 w.จะติดวูปวาบแต่ยังไม่สว่างจ้า
4.ทำการปรับเร่งไฟสกรีนเพิ่มขึ้นอีกจนสุด = 450 v. ภาพและเสียงมาตลอด สังเกตุที่แสงหลอดไฟ 200 w.จะติดวูปวาบแต่เริ่มจะสว่างมากขึ้น
5.ลองเอาสายมิเตอร์วัดไฟออก ภาพและเสียงจะตัดดับและหลอดไฟ 200 w. สว่างจ้าขึ้นมา
6.ทำการเปิดสวิทช์ไฟ 100 w.เพิ่มอีก1ดวงแล้วเปิดกดปุ่มpowerที่รีโมท ปรากฎว่าภาพขึ้นเป็นเส้นรีทัชและมีเสียงปกติ พอใช้มิเตอร์วัดไฟจับวัดคาไว้ที่ GND กับไฟ screen เหมือนเดิม ภาพปกติเสียงปกติ (สังเกตุที่แสงหลอดไฟ 200 w.+100w. แทบมองไม่เห็นแสงสีส้มของใส้หลอดไฟ)
เปิดเครื่องทิ้งไว้ประมาณ 1.30 ชม.แล้วภาพและเสียงยังไม่ตัดดับ
ไม่ทรายว่าต้องตรวจสอบหรือเปลี่ยนอะหลั่ยจุดไหนเพิ่มเติมอีกครับ

[ลุงเคี้ยง-LSVteam♥]

ลองถอดหลอดไฟที่ใส่แทนฟิวล์ออกแล้วใส่ฟิวล์เข้าไปดูสิครับ

[KORES]

   ใส่ฟิวส์เข้าไปอย่างลุงเคี้ยงบอก  แล้วค่อยๆเร่งไฟสกรีนขึ้นทีละนิด  ผมว่า 300 กว่าๆจอน่าจะสว่างแล้ว เร่งตั้ง 450 v. มันน่าจะมากไป  เร่งไฟสกรีนมากมันคัตออฟนะครับ(เครื่องดับ) ผิดถูกขออภัยนะครับ

[sutham08]

 แจ้งปิดงานครับ
ลองเอาหลอดไฟออกแล้วเปิดเครื่องดูมีภาพมีเสียงปกติ แต่ถ้าเอามิเตอร์วัดไฟที่ต่อไว้ระหว่างไฟ Screen กับ Gnd ออกจะเป็นเส้นรีทัช (ไฟสกรียยังปรับไว้ที่450v.)
ทำการลดไฟสกรีนลงเหลือ 258 V. ภาพเสียงมาปกติแล้วครับไม่ตัดดับแล้ว
สรุปตัวเสียน่าจะเป็น IC VIDEO-AMP TDA 6108 JF เล่นเอาสะเหนื่อยเลย ค่ารถไปบ้านหม้อ4เที่ยว
  ขอบคุณพี่อาจารย์ทุกท่านมากๆครับสำหรับทุกคำแนะนำที่ดี
