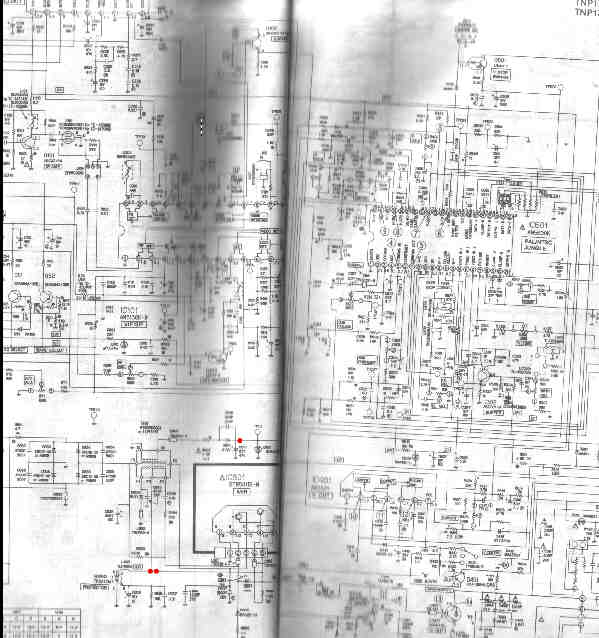

ไม่ต้องใช้วงจรหรอกครับ
ใช้ความรู้และหลักการพื้นฐานก็ซ่อมได้แล้ว
1. ไฟB+มายัง
ขอโม้หน่อยนะ
***รุ่นนี้หรือรุ่นใกล้ๆแถวๆนี้ อาการเสีย 90% ผมวิเคราะห์ได้ภาพใน 1-2นาที หรือได้ยินพูดอาการก็เดาตัวเสียได้เลย เพราะรุ่นแบบนี้ อาการหลักๆเสียอยู่ไม่กี่ตัว
---ภาพจ่ายไฟก็แข็งมากๆ ไม่ค่อยเสีย ต่อให้เสีย ก็แค่วัด B+ก็รู้ได้ทันทีว่าภาคจ่ายไฟยังอยู่หรือไปแล้ว
---ถ้าภาคจ่ายไฟดี ก็ วัดH.OUTว่ายังอยู่ไหม
---ถ้าH.OUTยังอยู่ก็ FBTเสีย
---วัด FBT ดู ถ้ายังดีอยู่ก็วัดความถี่ 15625Hz
---ถ้าความถี่ไม่มี ก็ ทรานฟรอมเมอร์ H.ไดร์
---ถ้าทรานฟรอมเมอร์ H.ไดร์ดี ก็ IC สร้างความถี่เสีย
---วิธีเช็คIC ก็ง่ายๆ ถ้ามันเสีย ไฟVCCจะตกครับ
....ที่พูดได้มากแบบนี้ เพราะช่วงนั้นผมเป็นช่างลมบนครับ มีชื่อเสียงสูง ซ่อมเครื่องได้เร็วมากๆ โดยเฉพาะยี่ห้อนี้ เข้ามาเป็นสิบผมจัดการหมดภายในวันเดียว
