SHARP 20GT-510 อาการ ภาพล้ม ( ผ่านร้านมาแล้ว บอบช้ำมาบ้างแต่ก็พอรับได้)
 » ประสบการณ์ซ่อมเสร็จแล้ว » ประสบการณ์ซ่อมเสร็จแล้วโทรทัศน์ ++++++ » หัวข้อ: SHARP 20GT-510 อาการ ภาพล้ม ( ผ่านร้านมาแล้ว บอบช้ำมาบ้างแต่ก็พอรับได้)
หน้า: [1]   ลงล่าง
  พิมพ์
ผู้เขียน หัวข้อ: SHARP 20GT-510 อาการ ภาพล้ม ( ผ่านร้านมาแล้ว บอบช้ำมาบ้างแต่ก็พอรับได้)  (อ่าน 5959 ครั้ง)
gelu♥
member
*

คะแนน278
ออฟไลน์ ออฟไลน์

กระทู้: 994


NAVY ET'43


« เมื่อ: มกราคม 21, 2010, 07:34:30 am »

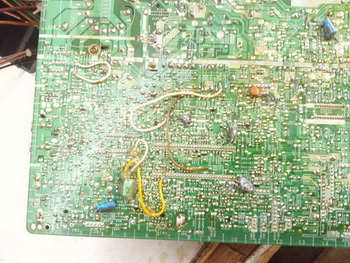

เปิดซักพักถึงจะดี  ซักพักก็เป็นอีก ทั้งทาง AVและ RF
การตรวจซ่อมใช้วงจร รุ่น 20GT-30 เทียบ เพราะไกล้เคียงที่สุด

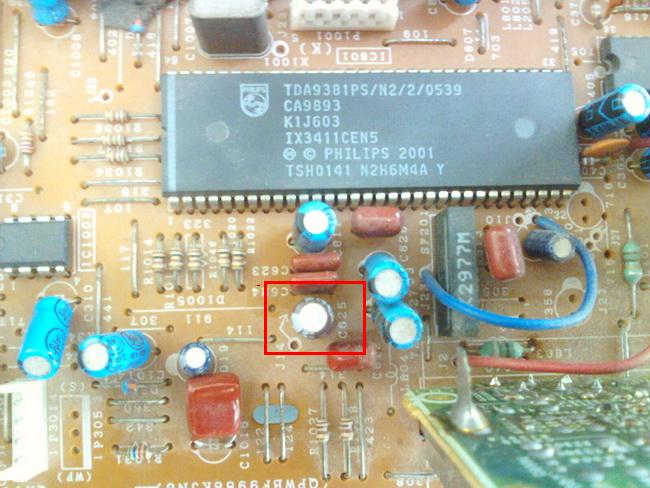

ตัวเสีย C ตัวเดียว ตำแหน่ง C625 ออกจาก ขา 17 ของไอซีวันชิพ( IX3411)
ตำแหน่งและตัวเสีย ตามรูปเลยครับ


บันทึกการเข้า

ป.อิเล็กทรอนิกส์
208/209 ม.7 ต.พลูตาหลวง อ.สัตหีบ จ.ชลบุรี 20180
หนองบัวลำภูโดยกำเนิด
    086-0680580

gelu♥
member
*

คะแนน278
ออฟไลน์ ออฟไลน์

กระทู้: 994


NAVY ET'43


« ตอบ #1 เมื่อ: มกราคม 21, 2010, 07:36:01 am »

ตำแหน่งตัวเสีย ในวงจรและตัวจริง
บันทึกการเข้า

ป.อิเล็กทรอนิกส์
208/209 ม.7 ต.พลูตาหลวง อ.สัตหีบ จ.ชลบุรี 20180
หนองบัวลำภูโดยกำเนิด
    086-0680580
gelu♥
member
*

คะแนน278
ออฟไลน์ ออฟไลน์

กระทู้: 994


NAVY ET'43


« ตอบ #2 เมื่อ: มกราคม 21, 2010, 07:36:59 am »

หลังจากเปลี่ยน C ตัวนี้ ก็ได้ดังรูป
บันทึกการเข้า

ป.อิเล็กทรอนิกส์
208/209 ม.7 ต.พลูตาหลวง อ.สัตหีบ จ.ชลบุรี 20180
หนองบัวลำภูโดยกำเนิด
    086-0680580
supoj007
member
*

คะแนน286
ออฟไลน์ ออฟไลน์

กระทู้: 1555



อีเมล์
« ตอบ #3 เมื่อ: มกราคม 23, 2010, 12:22:04 pm »

 Cheesy Cheesy ping!  ถ้าให้ดี C รอบๆ เปลี่ยนให้หมดก็จะดีครับ
