« เมื่อ: พฤศจิกายน 18, 2009, 12:52:02 am » |
|
pana ic801 str w6754 ic601 TDA 12120H1/N100 ic 802 se140 Q551 C6073 ic 880 715H06 ic851 715H06 ic 451 AN15525 วัดไฟ B+ ได้96 โวลท์ ลอยฮอล์ ต่อโหลด ก็ได้เท่าเดิม พอปิดเครื่องมี ไฟค้างที่ ซี 300 โวลท์ โปรเทคขาอะไรครับ.... เช็คยังไงช่วยที่ครับ..  |
|
|
|
|
บันทึกการเข้า
|
|
|
|
hongnoi♥
ซุปเปอร์ วีไอพี
member
คะแนน 405
ออฟไลน์
กระทู้: 4729
|
|
« ตอบ #1 เมื่อ: พฤศจิกายน 18, 2009, 07:46:49 am » |
|
เสียที่ภาคจ่ายไฟนั่นแหละ ดูรุ่นหรือแท่นมาอีกที เพื่อนช่างจะได้หาวงจรมาดูประกอบได้เร็วขึ่น
|
|
|
|
|
บันทึกการเข้า
|
สามารถ หงษ์น้อย ร้าน หงษ์น้อย อิเล็คโทรนิค
123 โชคชัย 4 ชอย 54 ลาดพร้าว เขตลาดพร้าว กรุงเทพ 10230
02-9311788 087-9076213
|
|
|
pana_pan
Full Member
member
คะแนน 63
ออฟไลน์
กระทู้: 277
ตอบผิด-ถูก อย่าว่ากัน ลองดูก่อนไม่เสียหาย ครับ
|
|
« ตอบ #2 เมื่อ: พฤศจิกายน 18, 2009, 08:37:01 am » |
|
หวัดดี ครับ ได้ ประมือกับรุ่นใหม่มาก TC-21GX50B แท่น GP 41 N ครับ หาวงจรในนี้ดู ไล่ไฟ 3.3 Volts เนื่องจากมันถูก Load เอาไว้ ทำใหเวลาปิดเครื่อง จะมีไฟ 300 Volts ค้าง ครับ.....ลองดุนะ
|
|
|
|
|
บันทึกการเข้า
|
|
|
|
ถาวร-LSVteam
.กลุ่มผู้มีน้ำใจงาม.
member
คะแนน 955
ออฟไลน์
กระทู้: 7987
|
|
« ตอบ #3 เมื่อ: พฤศจิกายน 18, 2009, 08:41:30 am » |
|
แท่นGL1เครื่องยังไม่สั่งออนไฟ+จะต่ำมาก เช็ค ไฟเลี้ยงCPUถอดตัวรับรีโหมดออก
|
|
|
|
|
บันทึกการเข้า
|
ยังสร้างความฉิบหายให้ประเทศไทยไมพอกันอีกหรือ
ผู้ใดคิดร้ายให้ร้ายพระองค์ มันจงพินาจฉิบหายในเวลาอันใกล้
|
|
|
jam81
member
คะแนน 8
ออฟไลน์
กระทู้: 203
|
|
« ตอบ #4 เมื่อ: พฤศจิกายน 18, 2009, 11:08:40 pm » |
|
ขอบคุณมากครับ ผมวัดไฟได้ตามนี้ครับ
C863 B+ 23 v
C862 6 v
C864 3 v
R850 กี่โอมท์ ครับ มันไหม้ วัดได้62 โอมท์
เจ้าของเครื่องบอกโดนฟ้าลง เสียบปลั๊กแต่ไม่ได้เปิดเครื่อง เปิดอีกที่บอกเหม็นไหม้
พบ R850 ไหม้
|
|
|
|
|
บันทึกการเข้า
|
|
|
|
jam81
member
คะแนน 8
ออฟไลน์
กระทู้: 203
|
|
« ตอบ #5 เมื่อ: พฤศจิกายน 19, 2009, 09:05:17 pm » |
|
ไฟที่ ขาไอซี 801 1 320 v 3 0 v 4 10 v 5 0.5 v 6 2.5 v 7 0 v ใครมีวงจรช่วยสงมาที่นี่ ที่ครับ .. jam81_non@hotmail.com ขอบคุณครับ...  |
|
|
|
|
บันทึกการเข้า
|
|
|
|
sombat c ♥
วีไอพี
member
คะแนน 41
ออฟไลน์
กระทู้: 261
ตอบผิดก็ขออภัยไม่มีอะไรแค่อยากช่วยและพัฒนาตนเอง
|
|
« ตอบ #6 เมื่อ: พฤศจิกายน 20, 2009, 08:42:06 am » |
|
ลองดู
|
|
|
|
|
บันทึกการเข้า
|
การเรียนรู้ไม่มีวันสิ้นสุด
|
|
|
pana_pan
Full Member
member
คะแนน 63
ออฟไลน์
กระทู้: 277
ตอบผิด-ถูก อย่าว่ากัน ลองดูก่อนไม่เสียหาย ครับ
|
|
« ตอบ #7 เมื่อ: พฤศจิกายน 20, 2009, 08:54:27 am » |
|
ต้อง ขอโทษ ด้วย รุ่นนี้ เป้น 21" จะใช้วงจรแท่นเครื่อง GL1 อย่าง อาอจารย์ ว่า ครับ ส่วน 29" จะใช้แท่น GP41N ครับ

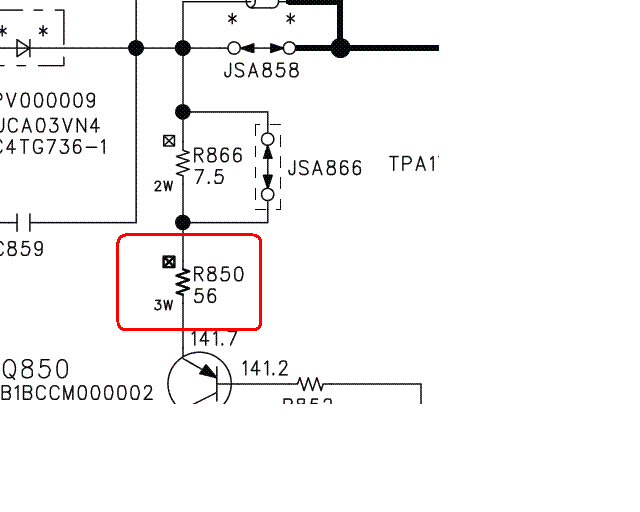

### ส่วนอาการนี้ ที่ R ไหม้ R 850 =56 Ohms 3 Watts ครับ ....ที่ผมเคยเจอก็มี Q 850 เสีย IC 880 เสีย และอาจจะมี IC 601 ร่วมด้วย ครับ ตัวนี้ ลูกค้าบอก ฟ้าลง...ลองเสนอราคาลูกค้าก่อนดีมั้ย ถ้าเขา OK ก้น่าจะเปลี่ยนที่ว่ามาน่าจะจบ ครับ
### IC 880 =C0DAEJG00001 ราคา 85 บาท
### IC 601 =TDA12120NDU ราคา 615 บาท....ครับ
|
|
|
|
|
บันทึกการเข้า
|
|
|
|
jam81
member
คะแนน 8
ออฟไลน์
กระทู้: 203
|
|
« ตอบ #8 เมื่อ: พฤศจิกายน 20, 2009, 10:43:57 pm » |
|
ทดลองลอย Q 857 แล้วไฟจ่ายได้ 140 โวลท์ครับ ขา B Q857 มาไฟ 2.3 โวลท์ ตอนออน สแตนบายมี 3โวลท์ มาจากขา 69 IC 601 ปกติ on น่าจะเป็นกี่โวลท์ครับ แต่ผมลอง เปิดดู มีเสียงปกติ แต่ภาพไม่มี มีแต่แสง เป็นรุ้ง สั่งงานเปลื่ยนช่องได้ปกติ.. เช็ค IC601 ยังไงครับ ราคาแพงด้วย..ขอบคุณที่ช่วยนะครับ..  |
|
|
|
|
บันทึกการเข้า
|
|
|
|
ถาวร-LSVteam
.กลุ่มผู้มีน้ำใจงาม.
member
คะแนน 955
ออฟไลน์
กระทู้: 7987
|
|
« ตอบ #9 เมื่อ: พฤศจิกายน 21, 2009, 09:39:51 am » |
|
เช็คเวอรื ไฟเลี้ยงเวอร์
|
|
|
|
|
บันทึกการเข้า
|
ยังสร้างความฉิบหายให้ประเทศไทยไมพอกันอีกหรือ
ผู้ใดคิดร้ายให้ร้ายพระองค์ มันจงพินาจฉิบหายในเวลาอันใกล้
|
|
|
jam81
member
คะแนน 8
ออฟไลน์
กระทู้: 203
|
|
« ตอบ #10 เมื่อ: พฤศจิกายน 21, 2009, 09:06:45 pm » |
|
เพิ่มเติมครับ..
IC 880
1 1.1
2 9.3
3 0
4 3.3
5 1.2
IC 851
1 1.1
2 9.3
3 0
4 3.3
5 1.2
IC 601
2 1.6 ไม่มีแอลต่อมา..
4,5,62,75 3.3
11,18,35, 4.9
36 4.9 ไม่มี IC 871
69 on 2.3 stby 3
59,60 1.4 เปิดวัดไฟพักเดียวร้อนมาก จนต้องปิด
ยังไม่ได้วัดไฟ IC 451 เพราะลอยฮอร์อยู่..วัดไฟลบที่มาจาก FBTนะครับ..
ถ้าเปลื่ยนIC 601 ต้องทำอะไรเพิ่มเติมบ้าง..ต้องปรับตั้งโหมดไหม ต้องเปลื่ยน เมมโมรี่ด้วยหรือเปล่าครับ
ขอบคุณมากครับ..
|
|
|
|
|
บันทึกการเข้า
|
|
|
|
jam81
member
คะแนน 8
ออฟไลน์
กระทู้: 203
|
|
« ตอบ #11 เมื่อ: พฤศจิกายน 23, 2009, 10:31:02 pm » |
|
ไฟที่ขาIC 451 ครับ
1 0
2 12
3 -12
4 -13
5 9
6 11.8
7 5
ปกติ ไฟที่ขา 69 IC601 ตอน ON เป็นกี่โวลท์คร้บ
ผมวัดได้ 2.9 โวลท์ และสแตนบาล มี 3.2โวลท์ ไอซีเสียหรือเปล่าครับ..
|
|
|
|
|
บันทึกการเข้า
|
|
|
|
ถาวร-LSVteam
.กลุ่มผู้มีน้ำใจงาม.
member
คะแนน 955
ออฟไลน์
กระทู้: 7987
|
|
« ตอบ #12 เมื่อ: พฤศจิกายน 24, 2009, 08:10:48 am » |
|
ขา7เวอร์ ทำไมมันสูงมาก สงสัยว่า ไฟ ออกมาจากวันชิพรึเปล่า ถ้าใช่ก็เปลี่ยนวันชิพได้เลยครับ
|
|
|
|
|
บันทึกการเข้า
|
ยังสร้างความฉิบหายให้ประเทศไทยไมพอกันอีกหรือ
ผู้ใดคิดร้ายให้ร้ายพระองค์ มันจงพินาจฉิบหายในเวลาอันใกล้
|
|
|
jam81
member
คะแนน 8
ออฟไลน์
กระทู้: 203
|
|
« ตอบ #13 เมื่อ: พฤศจิกายน 24, 2009, 11:02:45 pm » |
|
ขอบคุณอาจารย์ถาวร มากครับ ผมเพิ่งซื้อวันชิพมา เดี่ยวเปลื่ยนแล้วมารายงานอีกทีครับ..  |
|
|
|
|
บันทึกการเข้า
|
|
|
|
jam81
member
คะแนน 8
ออฟไลน์
กระทู้: 203
|
|
« ตอบ #14 เมื่อ: พฤศจิกายน 25, 2009, 08:58:45 pm » |
|
ปิดงานแล้วครับ.. อาการ R850 ไหม้ ไฟจ่ายต่ำ96 โวลท์ ขาB Q857 มีไฟจ่ายตลอด เปลื่ยน R850 IC 601 ใช้ได้เลยครับ ปกติขา 69 on =0 V stby= 3.2V ควรแก้ไขวงจรเพิ่มเติมดังนี้ครับ ใส่ R859 100โอมท์ เปลื่ยน R850 เป็น 68 โอมท์ 3 วัตต์ เพื่อให้ Q850 ทนขึ้น เป็นข้อมูลจากศูนย์ Panasonic ขอบคุณทุกท่านมากครับ.. |
|
|
|
|
