วงจร 741 เสียงแหบเกิดจากอะไรครับ

[yod2007]

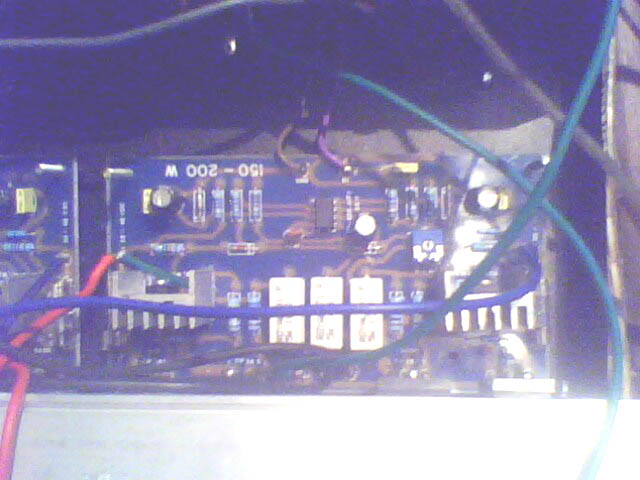

วงจร 741 เสียงแหบเกิดจากอะไรครับ ทุกอย่างผมเช็คแล้ว แต่เชคไอซี ไม่เป็นขอคำแนะนำจากช่างทุกคนด้วยครับ ประกอบไป หลายเครื่องแล้วเพิ่งมาเจอตัวนี้

[noi3535-LSV team♥]

        เช็คไฟ +-15Vที่ 741มีเท่ากันหรือป่าวครับ  วัดที่ZD15Vครับ

[shokunmusicsound]

อาการเสียงแหบ 741
  1. r ยืดค่าหรือขาด
  2. ไอซี รั่วหรือ ช๊อต
  3.กระแสไม่พอ
  4.ZD ช๊อตหรือรั่ว
ลองเช๊คเฉพาะบอร์ดไดรก่อนครับ โดยที่ไม่ต้องต่อTR OUTPUT ใช้ลำโพงขนาดเล็กต่อที่ขั้วลำโพง
ป้อนสัญญาณ INPUT  ต้องมีเสียงดังระดับหนึ่งและไม่แหบถึงจะใช้ได้ครับ

[yod2007]

r ยังใช้ได้ครับ และกระแสพอแน่นอนครับ 45-0-45 อีกข้างใช้ได้
แต่ ZD มันอยู่ตรงไหนครับ ขาไอซีเช็คขาบัดกรีดีครับไม่ติดกัน

[shokunmusicsound]

เปลี่ยน IC ดูก่อนเลยเอาตัวที่บอร์ดมันใช้ได้เอามาลอง
ท่านมีมิเตอร์หรือเปล่า วัดไฟที่ขาไอซีแต่ละขามาให้ดูหน่อย
อ้างถึง
r ยังใช้ได้ครับ และกระแสพอแน่นอนครับ 45-0-45 อีกข้างใช้ได้
แต่ ZD มันอยู่ตรงไหนครับ ขาไอซีเช็คขาบัดกรีดีครับไม่ติดกัน
เหมือนตอบคนละเรื่องเดียวกันเลย

[yod2007]

อันนี้แหละครับ ที่ต้องการรู้มากๆครับ ว่ามันวัดยังไง มิเตอร์ ตั้งที่กี่โวล์  และจิ้มตรงขาไหนกับขาไหนครับ
เวลาเปิดไว้นานๆมันจะ tr บนบอร์ดจะแตกใหม และอะไหล่ตัวอื่นจะเป็นไรหรือเปล่า

[shokunmusicsound]

ตั้งมิเตอร์ที่ย่าน 250DCV เผื่อใว้สายลบ สีดำจิ้มใว้ที่จุดกราวด์หรือขั้วลบของลำโพงนั่นแหละ
แล้วสายสีแดงจิ้มวัดไฟตามจุดต่างๆที่บอกไป
ถ้าคุณยังไม่รู้ว่าต้องทำยังไง อุปกรณ์พื้นฐานทำงานยังไงใช้มิเตอร์ยังไม่เป็นผมแนะนำให้ไปตามนี้
แล้วเขาจะบอกคุณทุกอย่าง

http://www.leksound.net/smf1-1-5/index.php

[bcs]

 อาการแบบนี้ที่ผมเคยเจอคือกระแสbiasไม่พอครับให้ปรับมิเตอร์ไปที่DC10Vจากนั้นให้วัดแรงดันไฟที่ขาBของทรานซิสเตอร์ไดร์ฟ340และ350ปรกติจะวัดได้1.2-1.6Vจะถือว่าวงจรปกติพร้อมที่จะใช้งานแต่หากว่าวัดไฟได้ตำ่่กว่าค่าที่กำหนดให้ปรับที่เกือกม้าให้ได้ค่าตามที่ต้องการและไม่ควรปรับไฟเกินที่กำหนดนะครับเพราะเอ้าพุทจะทำงานหนักเกินไปก่อนที่จะวัดแรงดันBIASอย่าลืมวัดไฟDCที่ขั้วOUTPUTจะต้องได้0Vก่อนนะครับถึงจะทำตามขั้นตอนต่อไปได้
