จนปัญญาแล้วครับ

[mozart]

มีท่านใดเคยซ่อม switching ตัวนี้บ้างครับ top226 ผมระเบิดไป 3 ตัวแล้วครับ เกิดจากหม้อแปลงช๊อตรอบได้หรือป่าวครับ
เพราะตอนที่ลูกค้าส่งมาบอกว่า มันทำงานหนักมาก top226 เบิด ช๊อกกี้ไดโอดช๊อต
ครั้งแรกที่เปลี่ยน top226 ไปมันเหมือนกับว่ามีเสียงจี้ด protect เป็นช่วงแล้วก็ระเบิด หลังจากนั้นก็ระเบิดอย่างเดียวเลยครับ

[aukprja]

ุถ้าเกิดจากหม้อแปลงช๊อตมันจะเข้า auto restart mode ครับเพื่อป้องกันตัวมันเองพัง ก็จะทำการ switch เป็นช่วงๆเว้นประมาณ 1วินาทีเพื่อเช็คสถานะว่าหายจาก falt condition หรือยัง จากที่เคยใช้เบอร์อื่นของ Power integration นะครับจะเป็นแบบนี้ แต่หากขดลวดช็อตรอบแน่นอนว่า IC ทำงานหนักขึ้นแต่ก็ไม่น่าทำงานจนตัวเองระเบิดได้ อาจจะมีปัญหาที่ feedback ที่ป้อนเข้าขา C ร่วมด้วยครับ อยากเห็นวงจรครับว่าเป็นอย่างไร จะวิเีึคราะได้ง่ายขึ้นครับ

[mozart]

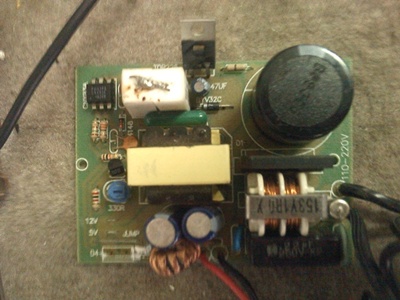

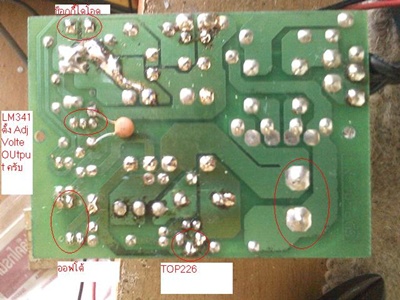

เครื่องตัวนี้ครับ ดังรูป
ตอนนี้เลิกระเบิดแล้วครับแต่ ทำการ switch เป็นช่วงๆเว้นประมาณ 1วินาทีครับ
เปลี่ยน C คล่อมทาง Primary แล้วหายระเบิดครับ มันรั่ว
ตอนนี้ก็เหลือ switch เป็นช่วงๆ

[aukprja]

มีแรงดันoutput ออกมาหรือเปล่าครับเวลามันswitch น่ะครับ ออกมาแบบขึ้นมานิดนึงแล้วก็ตกไปน่ะครับ ถ้าไม่มีโหลดแล้วแรงดันขึ้นมาน้อยมาก สันนิฐานได้ว่าขด primary ช็อตครับ

[prawit penboon]

BYV32C เป็นไดโอด ความเร็วสูงนะครับความเร็วเกือบๆ อัลตราฟาส์ท ไดโอดสแตนดาร์ทใว้แทนไม่ได้ครับ
