ขอวงจร JVC HV-Z34L1 ครับ TR-HOR ช๊อด รีเรย์ติดๆดับ

[lungnan]

 ขอวงจรด้วยครับอาจารย์  ไม่รู้ไฟจ่ายออกเท่าไหร่ ทำไมภาค HOT ถึงช๊อดครับช่วยที  ขอวิธีเช็ค FB ด้วยครับ ผมทดสอบเหมือน บทข้างต้น มันดี แต่เอาที่วัดFBมาวัดเข็มตีกลับ ก็ไม่เข้าใจครับขอการชี้แนะครับ รอๆๆๆ

[พรเทพ-LSV team♥]

FB คืออะไร?


ใช่สิ่งนี้ไหม?

[Tian♥]

น่าจะเอาของ3เคมาลงนะครับอ.
เช็คตามขั้นตอนก่อนครับ
ลอยฮอร์ต่อหลอดไฟ60wวัดแรงไฟแจ้งมาเลยครับว่าได้เท่าไหร่ ผิดปกติยังไงเดี๋ยวก็มีผู้รู้ตอบให้ครับ
เอาไฟให้ได้ปกติก่อนค่อยไปเช็คภาคฮอร์ครับ

[lungnan]

ท่านอาจารย์ครับ FBT ครับท่าน ผมไม่มีวงจรครับ อยากได้วงจรครับท่าน เปลื่ยน TR ภาคHOR แล้วมันไม่ทำงานครับท่าน

[lungnan]

ท่านครับ ปัญหาตอนนี้ก็คือ ผมไม่มีวงจรครับ ผมลอย HOR แล้วเอาหลอดพ่วง รีเรย์ติดๆดับๆ ติดครึ่งวินาทีหลอดติดนิดหนึ่ง เอามิเตอรดิจิตอลจับค้างไว้ไฟขึ้น +145-146v ครับท่านผมไม่รู้ว่ามันจ่ายออกมาเกินหรือไม่ถ้าเกินผมจะได้โล๊ะภาคจ่ายไฟครับ เพราะรีเรย์ติดๆตัดๆ ไอชีจ่ายไฟเบอร์STR-F6658B ครับ ผมวัดไม่ถูกไม่มีวงจร อาจารย์ช่วยทีครับ

[lungnan]

รอความช่วยเหลือครับอาจารย์ ภาคจ่ายไฟออกมาเท่าไหร่ครับ

[ctv357]

ภาคจ่ายไฟok

[lungnan]

ท่านอาจารย์ครับ ผมช่อมยังไม่ออกครับ ขอชี้แนะ ภาคจ่ายไฟด้วยครับ ทำไมรีเรย์ติดๆตัดๆ ครับภาคจ่ายไฟออกมาจริงเท่าไหร่ผมไม่มีวงจรดูครับ ช่วยที

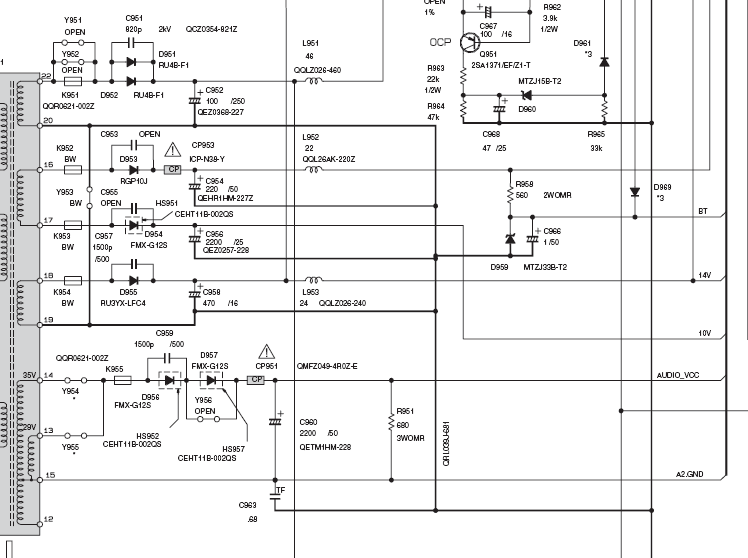

[tu2522-LSVteam♥]



[lungnan]

ขอบคุณอย่างสูงครับที่กรูณา จะลองไล่ดูครับ

[lungnan]

ท่านครับ ยังไม่ออกเลย หาจุดเสียไม่เจอ ใส่ทรานฮอล เปิดเครื่อง รีเรย์ติดๆดับๆแป็บหนึ่ง ทรานฮอลช๊อดครับ หลอดไฟหน่วงที่ไฟเข้าฟลายแบ็ดแล้าหลอดไฟไม่ติดครับแต่ฮอลช๊อดครับ ท่านช่วยวิธีเช็คด้วยครับ


[santi♥]

http://www.ubmthai.com/leksoundsmf3/index.php?topic=12371.0
ลองดูตามนี้ครับ ท่านพรเทพมีคำแนะนำไว้ได้ดีมาก แต่เท่าที่ผมเคยเจอของ เจวีซีมา
อะไหล่ประเภท r chip c chip ที่ติดปริ๊นซ์ชอบตะกั่วหลุดอ่ะครับ ทำให้ความถี่ฮอร์เพี้ยน
กินฮอร์ได้ครับ

[lungnan]

ขอบคุณครับที่ชี้แนะ

[lungnan]

ไม่ผ่านครับท่าน ผมซ่อมภาคจ่ายไฟแล้วเปลื่ยนเกือบหมดที่หาใส่ได้ ใส่ tr-hor ไปจ่ายไฟเข้า มิเตอร์จับตรงไฟสูงดูไม่มีออกเลยครับ tr-hor ช๊อดทันทีเลยครับ ชี้แนะด้วยอาจารย์ tr-horหมดไป 3 ตัวแล้ว
