sony BX-1S เปิดไม่ติด

[katangg]

ไฟ 135 มีแป็ปเดียวแล้วตัด พอลอยขา 96 ของ ic 001 เบอร์ TDA12062H/N1E00 ไฟ 135 มีปกติไม่ตัด ไม่ทราบมันเป็นอะไรครับ เจอหลายเครื่องแล้วซ่อมไม่เคยได้เลยครับ

[katangg]

เพิ่มเติมครับ  แรงไฟเลี้ยงไอซี 001 ที่ขา4 , 90 = 3.3 v มีตลอด แต่ไฟ5 v ถูกตัดไปพร้อมกับกับไฟ 135 ผมคิดว่ามันโปรเทค แต่ไม่รู้ว่าวิธีซ่อม
ผมได้ลองลอยขา 96 เป็นไป 1.8 v พอลอยออกไฟ 135 ก็มีและไม่ตัด 5  v ก็มีพอวัดไฟที่ปริ้น ขา96 ไฟ 1.8 มี  ครับช่วยหน่อยครับ ยินดีให้ข้อมูลเพิ่มเติมครับ


[TRT]

ขา Protect BX-1S ไม่ใช่ขา 96 นะครับ

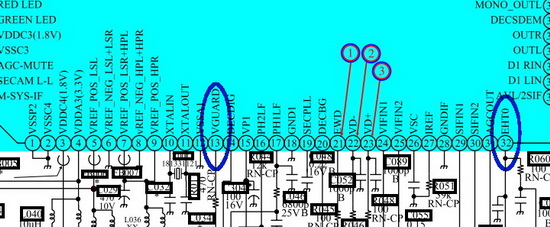

Protect อยู่ที่ขา 32 EHTO ครับ
และที่ท่านลอยขา 96 แล้วไฟ B+ ไม่ตัดนั้น เพราะว่า IC CPU ไม่ทำงาน
มันก็ไม่ไปตัด Stoper ซิครับ
ท่านลองวัดไฟที่ขา 32 ใหม่อีกทีซิครับ ปกติ ต้องไม่มีไฟนะครับ
จิ้มวัดใว้รอก่อนเปิดเครื่องนะครับ
และก็ Protect อีกจุด ก็คือที่ขา 13 VGUARD นะครับ
ลองวัดไฟแจ้งมาครับ

[TRT]

ลองเช็คไฟ B+ ก่อน เป๊ะๆนะครับ ถ้าไม่เกิน 135 V ก็ผ่าน EHTO ไปได้เลยครับ

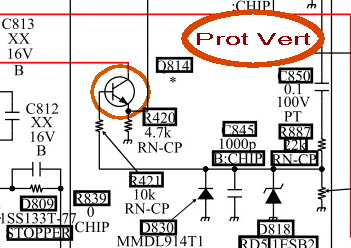

มาดูรูปที่ 2 ตัวที่วงใว้เป็นตัวสั่ง Prot Vert ครับ ลองลอยตัวในวงออกดูก่อนก็ได้ครับ
ถ้าลอยแล้วเครื่องไม่ตัดก็มาดูภาค Vert ครับ

[Fec_service]

  ของผมก็เจออาการนี้เหมือนกัน ครับ
 วัดไฟ ขา32 และ 13 ของ ไอซี CPU แล้ว ไม่มีไฟ 0 V ครับ
ลองถอด Tr Q804 กับ Q814 แล้ว ก็เหมือนเดิมครับ
ต้องเช็คตรงใหนต่อ ครับ

[Fec_service]


หมดหนทางแก้ ไม่มีใครตอบเลย

[hnukaew]

หากวัดไฟทุกจุดมาครับยังตัดอยู่   one  chipเสียครับ
