PANA TC25V50AV (แท่น MX2A)

[mar162]

อาการ B+ ไม่จ่าย 300 V ได้..
สิ่งที่ได้ทำไปแล้ว
-เปลี่ยนSTR-S6709, C แบบมีขั้วตัวเล็กทั้งหมด (เว้นตัวใหญ่),R 6.8 และ 0.47โอมห์ (เดิมมาขาดหาค่าตรงไม่ได้ใช้ค่าใกล้เคียง  5.1 และ 0.56 แทน) Z 6.2V และ  16V, SE140 และ OPTO ,TR.เช็คแล้ว...
- การทดสอบ (ถอดบอร์ดภาคจ่ายไฟออกมาซ่อม) ต่อหลอดไฟแทนฟิวส์ไว้และที่B+ อีก1หลอด ผล..หลอดไม่ติดทั้ง2หลอด ไดยินเสียงติกๆๆๆๆ เบา น่าจะออกมาจากหอแปลงสวิทชิ่ง รบกวนทุกท่านด้วยค่ะ...ขอบคุณค่ะ

[prom jantapho]

1.ลองต่อเข้าวงจรดีกว่าแล้วในส่วนของการโหลดไฟ B+ ให้ไปโหลดทาง Hor
2.ลองตรวจเช็ค R Stat ว่าขาดด้วยหรือเปล่า
3.ตามอาการที่เล่ามีเสียงครางของหม้อแปลงสวิทชิงอยู่นิครับ  อาจจะไม่ได้จั๊มหรือต่อขา Power On

[mar162]

R สตารท์ เช็คแล้วไม่ขาด
Q806 ชอร์ท C-E ไว้แล้วค่ะ
เดี๋ยวเชื่อมบอร์ดภาคจ่ายไฟเข้าบอร์ดใหญ่ดูก่อนนะคะ ...ขอบคุณค่ะ

[mar162]

ชื่อมเข้าบอร์ดใหญ่แล้ว เหมือนเดิมค่ะ

[prom jantapho]

-แล้วทำตามที่อีกเวฟหนึ่งบอกไว้ไปถึงไหนแล้วละครับ
-ในแท่นนี้เคยเจอไดโอดลี๊ค  ในภาคจ่ายไฟแต่จำไม่ได้ว่าตำแหน่งไหน
-แล้วในส่วนของ C ฟิลเตอร์ไฟ  ในภาคจ่ายไฟไม่ทราบว่าลองโล๊ะดูหรือยัง

[mar162]

แจ้งผลเพิ่มค่ะ....
ตอนนี้เครื่องทำงานแล้วแต่...มีปัญหาตามมาอีกดังนี้ค่ะ
1.เปิดตอนแรกภาพ สี แสง เสียง ปกติ แต่พอดูไปประมาณ10นาที ภาพจะหดทั้งบนและล่างประมาณ1นิ้ว ถ้าเครื่องเย็นปกติ (เปิดตอนแรก)
2.เปิดตอนเช้า..เปิดปุ๊บฟิวส์ขาดทันที แต่พอใสตัวใหม่กลับดูได้ปกติ ทิ้งไว้ก็เป็นเช่นข้อ.1 ค่ะ
- เปลี่ยน  C ภาคเวอร์ไปแล้ว 4 ตัว (C458 ,459, 461, 462) ยังเหมือนเดิม
-วัดดูไฟขาIC VER ไม่แตกต่างไปมาก
**รบกวนทุกท่านด้วยค่ะ  ขอบคุณค่ะ...

[ลุงเคี้ยง-LSVteam♥]

ผมจะส่งวงจรให้แต่ว่า ซ่อน Email เลยส่งไม่ได้

[mar162]

-ขอบคุณค่ะ วงจรมีแล้วค่ะ

[mar162]

แมว...เลิกซ่อนแล้วค่ะ

[ลุงเคี้ยง-LSVteam♥]

เปิดตอนเช้าภาพหดบน-ล่าง ก็ลองวัดไฟตอนภาพหดดูครับ แต่มันก็หนีไม่พ้น C ฟิลเตอร์ลองเปลี่ยนให้หมดที่ไฟเลี้ยง      อ้อชื่อ แมว นี่เองถึงได้ชอบซ่อน ฮิๆ

[mar162]

คุณลุงคะ..เวฟโน้นเขาบอกว่า ที่ฟิวส์ขาดน่ะเขาบอกว่า  "ต้องใช้4AMp และเป็นของแท้เท่านั้น5AMP ก็ขาดหมด"ลุงว่าไงคะ ขอบคุณค่ะ

[ลุงเคี้ยง-LSVteam♥]

ใช่ครับ แต่ผมใช้ฟิวส์ธรรมดาใส่ก็ 5-7 แอมป์ครับ

[mar162]

ขอบคุณจ้า.....

[mar162]

** ช่วยด้วย ปิดฝาหลังไม่ได้***
- ตอนนี้ยังเหลืออาการเดียวคือ  " พอเครื่องร้อนภาพหด ทั้งล่าง-บน ประมาณ 1 นิ้ว " ส่วนฟิวส์หาซื้อไม่ได้ (สโลว์) เลยใช้ 8AMP
- สิ่งที่ได้ทำลงไปแล้ว เปลี่ยนC แบบมีขั้วภาคเวอร์ทั้งหมด ตั้งแต่เวอร์ออสถึงเวอร์เอ้าท์ และภาคจ่ายไฟให้เวอร์
- สังเกตว่าเปิดไว้เครื่องจะร้อนผิดปกติ  โดยเฉพาะซิงค์IC.VER จะร้อนมากกว่าเพื่อน
- ทดสอบ ต่อพัดลมตัวเล็กๆ ให้IC.VER ภาพไม่หด พอเอาพัดลมออก "หด" เอาพัดลมใส่ICเย็น "ยืด" (IC.VER LA7833) เปลี่ยนแล้ว
ขอบคุณค่ะ**

[mar162]

2 อาทิตย์แล้วปิดงานไม่ได้ ขอรบกวนทุกท่านที่มีประสพการณ์/วิชาการด้วย
ลองมาทุกแบบแล้ว ไม่เป็นผล...ขอบคุณค่ะ

[1200♥]

mx2 ซิงค์ ver.จะร้อนมาก(60 c)ดูปกติเปิดทั้งวันไม่เป็นไร ลองเปลื่ยน cค่า 221 2kvที่ขา b-eของ hor outดู

[mar162]

เคสนี้หนูได้โพสไว้กับเวฟอื่น มีคนตอบและตั้งคำถามมากมาย...จนจับต้นชนปลายแทบไม่ถูกแล้ว หรือเรียกว่า "ถางป่าหาเห็ด" ชะอย่างนั้น..แต่พอท่าน1200ออกมาตอบให้ไปดูC (B-E Hor.) ก็เลยแตกต่างจากท่านอื่นๆ...อย่างไรก็ขอขอบคุณที่ให้คำแนะนำมา ณ โอกาสนี้ด้วยค่ะ..

[TRT]

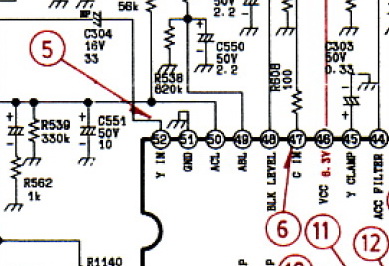

MX-2A นี้ จะมีความพิเศษอยู่ตรงขา 50 ( ACL ) ที่ IC601 ด้วยนะครับ
โดยปกติขานี้จะต้องมีไฟประมาณ 3-4 V ถ้าตำแหน่งนี้ไม่มีไฟ จังเกิ้ลก็จะไม่ส่ง Vert Pluse ออกไป
โดยไฟที่ขา ACL นี้ก็คือขา ABL นั่นแหละครับ มาจากขา 3 FBT
โดยสิ่งที่ควรตรวจเช็คก็คือ R ของวงจรแบ่งแรงดันครับ มี R522 , R525

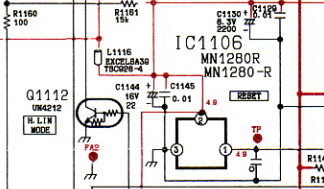

และขา 50 IC601 นี้ยังมี Q1112 อีกตัวนึง ถ้า Leak จะทำให้แรงไฟขา 5 นี้ให้เป็น 0 V อีกตัวนึง
ลองเช็คดูครับ

[mar162]

R522 R525 Q1112 ลองเปลี่ยนดูแล้วค่ะ..

[TRT]

ลองวัดไฟที่ขา 50 ดูหรือยังเล่าครับ

[mar162]

**แจ้งผลปิดงาน**
1.ภาคจ่ายไฟไม่ทำงาน ดังติกๆๆ Z.6.2 รั่ว, STR S6309, R1111 ไหม้ D830  (Z.2V) ชอร์ท
2.ภาพหดเมื่อร้อน IC402  (TA8859)  เสีย ทดสอบโดยวัดไฟ IC805 (12V) เมื่อเครื่องร้อน ไฟตกลงเหลือ 10.5V ไฟขาต่างๆ IC402 ผิดปกติ เมื่อลอย ขา3ไฟเพิ่มขึ้น
** ขอบคุณทุกๆท่านที่ชี้แนะค่ะ**
