panasonic tc-21fx20b หม้อแปลงแตกครับ

[somchai 2517♥]

อาการเปิดไม่ติดครับ  ตอนเปิดได้ยินเหมือนไฟสูงทำงานแล้วก็เงียบไป
วัดไฟ 300 ค้างครับ  ไฟ บี+ไม่ออก

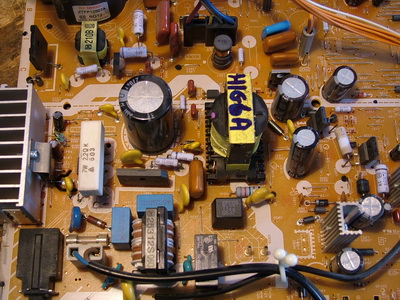

ตอนเปิดฝาเครื่องออกมาเห็นแกนหม้อแปลงแตกอย่างรูปนี่ละครับ
ไม่รู้จะไช้ต่อไปได้มั้ยครับ

[somchai 2517♥]

แกะเอาแกนเทอรอย ตำเก่ามาไส่  จะไช้ได้มั้ยครับ
ตอนนี้ไฟออกมาเกินครับ  180 v  ครับ
เซียน panasonic ช่วยแนะนำหน่อยครับ
เปลี่ยน se 140 แล้วก็ไม่หายเด๋วลองเปลี่ยน ic strw 6754 ดู

[somchai 2517♥]

เปลี่ยน strw 6754 แล้วไฟยันเกินเหมือนเดิม ท่านใดเคยเจอแบบนี้ช่วยหน่อยครับ

[TRT]

เอาแกนเก่ามาเชื่อมต่อกันครับ โดยให้หน้าสัมผัสรอยแตกมันติดกันโดยเอากาวมาติดด้านขอบนอกของแกนครับ
แล้วคราวนี้ก็ถอด Hor ออก และต่อ Load แทน Hor ครับ
ต่อมาก็เช็ค R 834 ค่า 68 K ครับ ต้องไม่ขาด
และก็ดู OPTO และก็ C Elec ตัวเล็กฝั่งกราวด์ร้อนด้วย
ถ้าชุดพวกนี้ปกติ ก็น่าจะเป็นที่ STR แล้วล่ะครับ

[somchai 2517♥]

ผมหาแงะเอาแกนของหม้อแปลงเก่าๆมาไส่อย่างรูปนะครับแกนก็น่าจะเท่าเดิม
จะไช้ได้มั้ยครับ
มีผลกับอาการไฟเกินใหมครับ ท่าน TRT ครับ
ของเดิมที่แตก มันหายไปแล้วครับ
ไม่เห็นมันมีมาเลย
ผมลองเอาเพาเวอร์แพกไส่ดูแล้วไฟมัน   เพิ่มๆ  ลดๆ   ยังไงชอบกลครับ
อยากลองเปลี่ยนหม้อแปลงดูแต่ไม่มีของนะครับ
strw 6754 เปลี่ยนแล้ว
opto  เปลี่ยนแล้ว  c 818   /   C842  เปลี่ยนแล้วครับ กำลังจะเจอทางตันแล้วครับผม
ส่วน R  834 ค่า 82 k ครับไม่ขาด

[TRT]

เพิ่มเติมครับ
 Q803 , D802
  ลองดูอีกทีครับ
    เรื่องหม้อแปลงเอาแกนอื่นมาใส่ก็พอได้ครับ ( อันนี้ไม่รู้ถึงความหนาแน่นของผงเหล็กในแกนครับ )

[somchai 2517♥]

ขอโทษเถอะครับ Q 803 กับ D 802 มันอยู่ภาคไหนครับผมหาไม่เจอครับ
หน้าตามันเป็นไงครับ

[ถาวร-LSVteam]

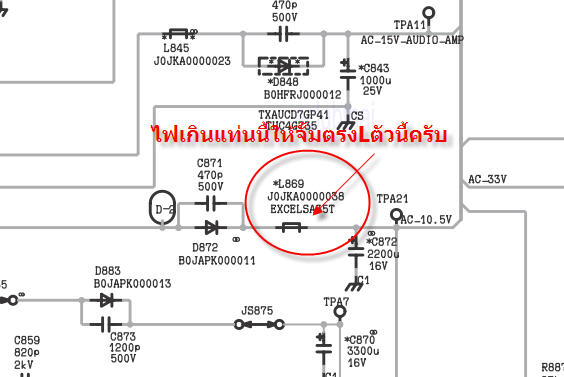

ทำตามนีครับ ไม่เชื่ออย่าลบหลู่

[somchai 2517♥]


ไม่น่าเชื่อครับพอจั้มตรงแล้วไฟที่เกินไปถึง 180 v ลดลงมาเหลือ 160 vแล้วครับ
ทำไงลดลงได้อีกมั้ยครับท่านถาวร-LSVteam ครับ

[ถาวร-LSVteam]

ฮอร์มันไม่ทำงานรึเปล่าถ้าใช่ ภาคจ่ายไฟผ่านแล้ว ซ่อมอย่างอื่นที่ทำให้เครื่องไม่ทำงาน

[somchai 2517♥]

ครับๆ  แล้วไฟเกินอย่างนี้ เปิดเครืองเช็ค ซีฟิลเตอร์ไฟ บี + ไม่ระเบิดกระจายหรือครับ


[ถาวร-LSVteam]

คุณรู้ว่ามันทำงานอย่างไรแล้วก็จะรู้เอง เวลาสแตนบายไฟ+มันเหลือแค่10Vเองครับ

[somchai 2517♥]

   ขอบคุณ อ.ถาวร  ครับยอมรับว่าหลงทางจริงครับ  ตอนนี้เครื่องติดแล้วครับ  ผมเห็นว่าไฟมันเกิน 135 v
ขึ้นไปมากก็เลยคิดว่าภาคจ่ายไฟมันยังไม่ปรกตินะครับ ก็เลยยังไม่ไส่ฮอร์ ไห้มันทำงานครับ
พอ อ ถาวร  ว่ามันปรกติแล้วผมเลยไส่ฮอร์ไห้มันสตาทร์ทำงานเลย  ก่อนฮอร์สตาทร์นะไฟมันยังเกินอยู่ครับ
แต่พอเครื่องติดแล้วไฟ b+ ก็กลับลงมาที่130 กว่าโวล  น่าจะปรกติแล้วมั้งครับ
ขอถามอีกหน่อยครับแล้วแท่นเครื่องที่ไช้ไอซีจำพวกนี้เป็นอย่างนี้ทุกรุ่นมั้ยครับ
