เซียน NATIONAL. M15L ช่วยทีครับ

[S.T.C.-AUDIO]

 :(TVC-K1R อาการคือพอเปิดเครื่องจะมีเสียง วี้ๆๆๆๆ ที่หม้อแปลงสวิตชิ่งและผมใด้ตรวจเช็คดังนี้
1.เปิดเครื่อง.....มีเสียงปกติ เพิ่ม-ลดเสียงใด้ กดเปลี่ยนช่องใด้ ใฟ B+ มี 107-110 โวลท์ ฮอร์เอาท์ใม่ทำงาน
2.ทดลองเปลี่ยน.....C ใฟ +300 ,C ใฟ B+,FD 312S,STR-50213, ใม่หาย เช็ค D.803 ใม่เสีย เช็ค R.803 ใม่ยืด
3.ทดลองถอด......FBT,IC VER,IC AUDIO  ก็ยังใม่หาย
4.ขั้นตอนสุดท้าย......แวนิชผสมน้ำล้างจนสะอาด.....ตากแดดจ้า 5 ชั่วโมง......ล้าง ขัดทินเนอร์.....ย้ำปริ้นท์      ก็ใม่หาย เครื่องนี้ลูกค้าเขาทิ้งแต่ผมชอบรุ่นนี้จังถึงจะเป็นรุ่นเก่าแก่แต่มัน ชัด ภาพใส สีสวย  เลยอยากซ่อมใว้ดูเองครับ รบกวนท่านผู้รู้แนะนำหน่อยครับผม

[boon28]

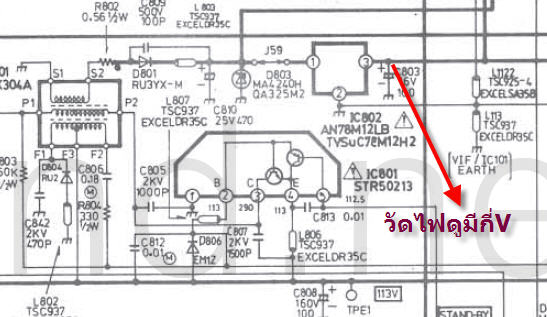

เช็คไฟขา29ของจังเกิ้ลดูว่าได้กี่โวลท์
ที่เคยเจอถ้ามีเสียงก็ไอซี7812 เสียครับ
ยังไงก็ลองเปิดวงจรแล้ววัดไฟดูครับว่าไฟจุดไหนที่ไม่ได้ตามวงจรบ้าง

[S.T.C.-AUDIO]

 อ้อผมลืมบอกใป ลองเช็คดูแล้วครับ 78M012 ใม่เสียครับ  ใฟตรงขา 1=11 โวลท์ ขา 3=9 โวลท์ครับ แต่พอลอยขา 3 ...... ขา 1=16 โวลท์ ขา 3= 11.88 โวลท์ครับและตอนที่ลอยขา 3 มันจะมีเสียง วี้ๆๆๆดังมากกว่าเก่าครับผม

[boon28]

งั้นลองลอยโปรเทคออกก่อนครับ ลอยR536
7812ถ้ามีลองเปลี่ยนดู
วัดไฟขา42ของจังเกิ้ลได้ตามวงจรหรือเปล่า 8.5V
ลองดูครับ

[S.T.C.-AUDIO]

  อ้อถ้าใม่เป็นการรบกวนขอความช่วยเหลือเรื่องวงจรหน่อยครับ รหัสเดือนนี้ใช่ lsva11 หรือเปล่าครับเมื่อกี้ผมโหลดใม่ใด้ครับ ขอบคุณท่าน boon28 ด้วยครับเดียวผมเช็คดูครับผม

[ช่างเล็ก(LSV)]

เปิดserverวงจรให้แล้วครับ โหลดได้เลย


[arthifi]

ไล่จากขา3 Ic7812 ครับเพราะที่บอกมาว่าวัดได้ 9v
มันเป็น Ic 12v ก็น่าจะวัดได้ใกล้เคียง 12v

[S.T.C.-AUDIO]

  ใด้วงจรแล้วครับ ลองเช็คดูแล้วจะมารายงานผลครับ

[peetang69pang]

เก่งๆ กัน ทั้ง น้าน  เทพๆ ขอบคุน ที่ทุกคน เกิดมา บน โลก ใบนี้

[S.T.C.-AUDIO]

 อาการล่าสุดตอนนี้ครับ
1.เปิดเครื่อง...........ใฟบีบวก=50 โวลท์ ใฟขา 42 ของจังเกิ้ล=5 โวลท์ แต่ถ้าลอยขา 42 ใฟบีบวกจะมี= 110 โวลท์และลดลงมาเหลือ 80 โวลท์
2.ใฟของ STR-50213 ตอนนี้
ขา1=0v
ขา2=51v
ขา3=325v
ขา4=51v
ขา5=51v
วัดตอนที่ใฟบีบวก 51 โวลท์ครับ มันน่าจะผิดพลาดตรงส่วนใหนครับ ชุดโปรเทคผมก็เปลี่ยนยกชุดไปแล้ว

[arthifi]

เริ่มใหม่ดีกว่าครับ ลอย H.out หาหลอดมาคร่อมวัดไฟดู
ได้ 110 หรือปล่าวถ้าได้ 80 ลองกดสวิตช์ดู ถ้าได้110
แล้วภาคจ่ายไฟผ่านถึงติดโปรเทคไฟร้อยไม่น่าลดลงมาก
ขา42 เป็น H.vcc หรือปล่าวครับผมไม่มีวงจร ถ้าเป็น
H.vcc น่าจะมีไฟประมาณ 9v ถ้าไม่ได้ไล่ย้อนกลับครับ

[S.T.C.-AUDIO]

  จบงานแล้วครับทุกท่าน  สรุปดังนี้
 เปิดเครื่อง วัดใฟ B+=51v แต่พอลอยขา 42 แล้วเปิดใหม่ใฟ B+=110v และตกลงมาเหลือ=80v ใม่เคยเจออาการอย่างนี้เลย เครียดครับเมื่อคืนตัดสินใจเอาใงเอากัน ผมถอด Q503,Q504,Q451 ออก เปิดเคื่รองใม่ถึง 5 วิก็ใด้กลิ่นหอมๆร้อนๆของ TR horเอามืจับ SINK ดู.........ใม่ต้องพูดถึงครับ ก็มั่นใจ 90% FBT แน่ ลองถอดของลูกค้าเปลี่ยนดู ก็ใช่จริงๆเปิดเครื่องดูใด้ปกติ เสียงวี้ๆๆๆของภาคจ่ายใฟมีน้อยมาก  และเจอแจ๊กพอตคือ ดูใด้ 2 ชั่วโมงก็เป็นเส้นเดียวกลางจอ อันนี้ฟันธง AN5601K จบงานครับตอนนี้ปกติทุกอย่างแล้ว ขอขอบคุณทุกท่านที่ให้ความช่วยเหลือและให้ข้อมูลใว้ ณ ที่นี้ด้วยครับผม
