pon
member
คะแนน 0
 ออฟไลน์
กระทู้: 63
|
 |
« เมื่อ: ธันวาคม 10, 2008, 01:22:25 PM » |
|
PANA TC-20x2 แท่น x5 ภาพหดเหลือเส้นกลางจอแล้วก็ขึ้นมาใหม่สลับอยู่อย่างนี้มีเสียงจี๊ดด้วย ขอครับแนะนำด้วยครับถ้ามีวงจรขอด้วยครับ
|
|
|
|
|
บันทึกการเข้า
|
|
|
|
tunk33150
Full Member
member
คะแนน 34
ออฟไลน์
กระทู้: 1058
ผมหยุดแล้ว
|
|
« ตอบ #1 เมื่อ: ธันวาคม 10, 2008, 02:47:56 PM » |
|
เปลี่ยนอะไรไปบ้างครับ..
|
|
|
|
|
บันทึกการเข้า
|
ใครผิด ก็ว่าไปตามผิดถึงจะใหญ่แค่ใหนก็คือ.ผิด. ผิด. ผิด.
|
|
|
ลุงเคี้ยง-LSVteam♥
.กลุ่มผู้มีน้ำใจงาม..
member
คะแนน 1138
ออฟไลน์
กระทู้: 6667
ขอเป็นข้ารองบาททุกชาติไป
|
|
« ตอบ #2 เมื่อ: ธันวาคม 10, 2008, 03:16:05 PM » |
|
ข้อมูลน้อยไม่รู้จะทำไง ลองเช๊ค ABL เท่านี้ก่อนมีไรค่อยว่ากันใหม่  ครับ |
|
|
|
|
บันทึกการเข้า
|
|
|
|
Tian♥
ซุปเปอร์ วีไอพี
member
คะแนน 66
ออฟไลน์
กระทู้: 880
|
|
« ตอบ #3 เมื่อ: ธันวาคม 10, 2008, 03:17:42 PM » |
|
ผมว่าย้ำหลวมก็น่าจะหายนะครับลุง
|
|
|
|
|
บันทึกการเข้า
|
|
|
|
pon
member
คะแนน 0
ออฟไลน์
กระทู้: 63
|
|
« ตอบ #4 เมื่อ: ธันวาคม 10, 2008, 04:58:50 PM » |
|
ผมไม่มีวงจรครับ ได้ยั้มหลวมในภาคจ่ายไฟแล้วยังไม่หายเช็คไฟที่ C 200v ในภาคจ่ายไฟไม่นิ่งครับได้ 144-197v เป็นจังหวะเดียวกับภาพมาแล้วหดครับ จะลองเช็คตามที่แนะนำก่อนครับ
|
|
|
|
|
บันทึกการเข้า
|
|
|
|
hongnoi♥
ซุปเปอร์ วีไอพี
member
คะแนน 405
ออฟไลน์
กระทู้: 4729
|
|
« ตอบ #5 เมื่อ: ธันวาคม 10, 2008, 06:21:50 PM » |
|
เป็นเส้นกลางจอทางแนวตั้งหรือแนวนอนล่ะ บัดกรีย้ำทางไอซีเวอร์ด้วยสิ.
|
|
|
|
|
บันทึกการเข้า
|
สามารถ หงษ์น้อย ร้าน หงษ์น้อย อิเล็คโทรนิค
123 โชคชัย 4 ชอย 54 ลาดพร้าว เขตลาดพร้าว กรุงเทพ 10230
02-9311788 087-9076213
|
|
|
pon
member
คะแนน 0
ออฟไลน์
กระทู้: 63
|
|
« ตอบ #6 เมื่อ: ธันวาคม 11, 2008, 01:15:33 PM » |
|
เป็นเส้นกลางจอแนวนอนครับ
|
|
|
|
|
บันทึกการเข้า
|
|
|
|
hongnoi♥
ซุปเปอร์ วีไอพี
member
คะแนน 405
ออฟไลน์
กระทู้: 4729
|
|
« ตอบ #7 เมื่อ: ธันวาคม 11, 2008, 01:37:21 PM » |
|
|
|
|
|
|
บันทึกการเข้า
|
สามารถ หงษ์น้อย ร้าน หงษ์น้อย อิเล็คโทรนิค
123 โชคชัย 4 ชอย 54 ลาดพร้าว เขตลาดพร้าว กรุงเทพ 10230
02-9311788 087-9076213
|
|
|
pon
member
คะแนน 0
ออฟไลน์
กระทู้: 63
|
|
« ตอบ #8 เมื่อ: ธันวาคม 11, 2008, 03:22:05 PM » |
|
ขอบคุณ k.honghoi มากครับสำหรับวงจรเดี๋ยวจะเอาไปเช็คดูครับ
|
|
|
|
|
บันทึกการเข้า
|
|
|
|
pon
member
คะแนน 0
ออฟไลน์
กระทู้: 63
|
|
« ตอบ #9 เมื่อ: ธันวาคม 13, 2008, 12:42:42 PM » |
|
ข้อมูลน้อยไม่รู้จะทำไง ลองเช๊ค ABL เท่านี้ก่อนมีไรค่อยว่ากันใหม่ ครับ พอดีสองวันก่อนติดงานครับ วันนี้เลยมาต่อครับผมได้เช็คไฟตามที่บอกแล้วครับเหมือนที่เคยบอกครับไฟไม่นิ่งได้84-197v ตามจังหวะภาพมาครับ หลังจากได้วงจรผมก็มาดูแล้วทำการลอย ฮอล ออกก่อนแล้วต่อหลอดไฟประมาณ 40-60w เช็คไฟอีกทีครับ ไล่ตามวงจรไฟ 90 v ไปเข้าขา 9 FB ได้ปกติ ไฟตามจุด TP ก็ไ้ด้ปกติครับผมยังไม่แน่ในว่าเป็นที่ TR HOR หรือเปล่าขอคำแนะนำอีกทีครับ |
|
|
|
|
บันทึกการเข้า
|
|
|
|
Tian♥
ซุปเปอร์ วีไอพี
member
คะแนน 66
ออฟไลน์
กระทู้: 880
|
|
« ตอบ #10 เมื่อ: ธันวาคม 13, 2008, 02:01:45 PM » |
|
ลองย้ำทั้งเครื่องดูก่อนครับ
|
|
|
|
|
บันทึกการเข้า
|
|
|
|
pon
member
คะแนน 0
ออฟไลน์
กระทู้: 63
|
|
« ตอบ #11 เมื่อ: ธันวาคม 13, 2008, 03:17:48 PM » |
|
ตอนนี้ยั้มหมดทั้งเครื่องแล้วครับอาการยังเหมือนเดิม
|
|
|
|
|
บันทึกการเข้า
|
|
|
|
hongnoi♥
ซุปเปอร์ วีไอพี
member
คะแนน 405
ออฟไลน์
กระทู้: 4729
|
|
« ตอบ #12 เมื่อ: ธันวาคม 13, 2008, 09:56:46 PM » |
|
R ตรง D510 ไม่ยืดหรือ ส่วนใหญ่มันจะยืดนะ ดูดี ๆ
|
|
|
|
|
บันทึกการเข้า
|
สามารถ หงษ์น้อย ร้าน หงษ์น้อย อิเล็คโทรนิค
123 โชคชัย 4 ชอย 54 ลาดพร้าว เขตลาดพร้าว กรุงเทพ 10230
02-9311788 087-9076213
|
|
|
pon
member
คะแนน 0
ออฟไลน์
กระทู้: 63
|
|
« ตอบ #13 เมื่อ: ธันวาคม 14, 2008, 10:46:03 AM » |
|
ขอบคุณ k. hongnoi หลังจากหาข้อมูลจากกระูทู้เก่า ๆ แล้วเช็คดูก็ยังไม่เจอ ผมเลยกลับมาเช็ค R525 ตรง D510 ตามที่แนะนำ โดยลอยออกภาำพก็มาครับแต่จอจะออกขาว ๆ วัดค่า R ประมาณ 10K รหัสสีก็เป็น 10K แต่ในวงจรที่ได้มาเป็น 101K ผมเลยไม่แน่ใจครับว่าตรงจุดหรือยังรบกวนขอคำแนะนำอีกทีครับ
|
|
|
|
|
บันทึกการเข้า
|
|
|
|
hongnoi♥
ซุปเปอร์ วีไอพี
member
คะแนน 405
ออฟไลน์
กระทู้: 4729
|
|
« ตอบ #14 เมื่อ: ธันวาคม 14, 2008, 01:58:30 PM » |
|
ค่า R คงจะถูกแล้วครับ แต่วงจรคงจะไม่ตรงรุ่นเป๊ะ.
|
|
|
|
|
บันทึกการเข้า
|
สามารถ หงษ์น้อย ร้าน หงษ์น้อย อิเล็คโทรนิค
123 โชคชัย 4 ชอย 54 ลาดพร้าว เขตลาดพร้าว กรุงเทพ 10230
02-9311788 087-9076213
|
|
|
pon
member
คะแนน 0
ออฟไลน์
กระทู้: 63
|
|
« ตอบ #15 เมื่อ: ธันวาคม 14, 2008, 05:39:37 PM » |
|
ผมลองลอยไดโอดที่เกียวข้องดู ก็ไม่ใช่ครับแต่ถ้าลอย r ตามที่บอกภาพก็มาแต่ยังมองไม่ออกว่าเสียจุดไหน ที่ c ก็ไม่ใช่
|
|
|
|
|
บันทึกการเข้า
|
|
|
|
pon
member
คะแนน 0
ออฟไลน์
กระทู้: 63
|
|
« ตอบ #16 เมื่อ: ธันวาคม 22, 2008, 11:23:42 AM » |
|
มาขอคำแนะนำเพิ่มคำครับ จากรูปตรงนี้ผมได้เปลี่ยน D C R แล้วก็ยังไม่หายครับผมเลยกับมาลอย R525 ใหม่ตอนนี้ภาพมาแต่จอไม่ค่อยสว่างเลยปรับไฟ SGREEN ดูครับปรับไฟมากไปจะเป็นอาการภาพหายเหลือเส้นกลางจอแบบที่ผมถามนะครับก็เลยคิดว่าสาเุหตุน่าจะมาจากไฟ SGREEN สูงครับ เลยมาขอคำแนะนำอีกทีว่ามาถูกทางหรือเปล่าครับ
|
|
|
|
|
บันทึกการเข้า
|
|
|
|
prom jantapho
.กลุ่มผู้มีน้ำใจงาม.
member
คะแนน 413
ออฟไลน์
กระทู้: 4845
ทำดีเท่าที่ทำได้
|
|
« ตอบ #17 เมื่อ: ธันวาคม 22, 2008, 11:44:38 AM » |
|
ตามที่สมาชิกให้คำแนะนำและจากที่ท่านตอบคำถามกลับมาแสดงให้เห็นว่า
ตอนนี้หากท่านลอย R525 ออกภาพมาแต่ไม่สว่าง ท่านลองใส่ค่า R525 ตัวใหม่ดูครับว่าเป็นอย่างไร
ลองเปลี่ยน R-ABL ด้วยครับ จะได้ตัดปัญหาออกไปแต่ละส่วน ปัญหาจะไดแคบลง
|
|
|
|
|
บันทึกการเข้า
|
สามารถติดต่อได้ที่ 0841987970
|
|
|
pon
member
คะแนน 0
ออฟไลน์
กระทู้: 63
|
|
« ตอบ #18 เมื่อ: ธันวาคม 22, 2008, 01:40:48 PM » |
|

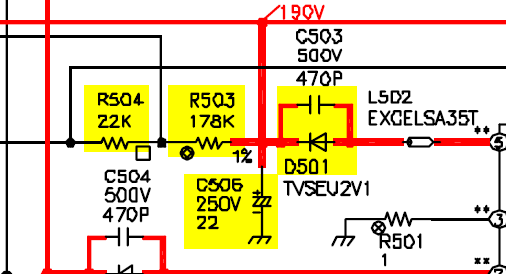

ขอบคุณครับ จากรูป R503=R525, R504=R522 ผมได้เปลี่ยน R สองตัวนี้แล้วครับแต่ก็ไม่หาย หลังจากลอย R525 ผมเลยใส่ R กับแล้วลอย R522 ดูอาการภาพหายก็ยังเป็นอยู่ครับ ผมเลยดูทางไฟจาก R525 ไปที่ D531 เปลี่ยนแล้วก็ยังไม่หายครับ อีกอย่างครับวงจรที่ได้มา D531 ไม่รู้ต่อไปไหนครับ
|
|
|
|
|
บันทึกการเข้า
|
|
|
|
|
