แอมป์มิเตอร์

[Waron]

ซื้อแอมป์มิเตอร์จากอมรมาขนาน 20Amp แล้วมาต่ออนุกรมกับชุดวงจรที่ผมสร้างขึ้นเข้าใจว่ากินกระแสนิดเดียวไม่วงจร 555plus เพื่อขับ Load แต่ยังไม่ทันต่อ loadเปิดสวิทต์เข็มของแอมป์มิเตอร์ ตีขึ้นไปสุดเลยงงครับ ถามว่าท่านใดเคยซื้อมาใช้บ้าง ต้องต่อ Shunt เพิ่มไหม
ผมต่อตามรูปครับ งงมากๆของไม่ดีหรือเปล่า???

[ลุงเคี้ยง-LSVteam♥]

 วงจรช๊อตหรือป่าวครับ ถ้าวงจรกินกระแสน้อย ต้องเอามิเตอร์ สัก500- 1 แอมป์ ก็พอไม่งั้นดูเข็มยากต้องต่อแบบนี้ครับ ทำตามในภาพ

[Waron]

วงจรไม่ซ๊อตครับทำงานตามปกติผมใช้มัลติมิเตอร์ของผมต่ออนุกรมเพิ่มวัดแอมป์อีกเครื่องอ่านค่าได้ 0.6 แอมป์กว่าๆ
(ขณะที่ต่อกับโหลดด้วยครับ)แต่เข็มของแอมป์มันก็ตีขึ้นล้นเสกลอยู่ดีครับ

[bancha.2518]

ไม่ถ่ายรูปให้ดูบ้างหรือครับเพื่อมีตัวช้วยเพิ่ม เป็นแอมป็ฯ แบบไหนครับ ถ้าเป็นแบบหน้าปัด ลองเปิดดูข้างใน ว่ามีชันท์หรือเปล่า ถ้าไม่มีก็ โดนวางยา หรือไม่ก็ลืมใส่

[one882]

ใช่ครับอยากดูรูป ชัดๆ ของอมรถูกๆ ไม่รู้ ผ่านQCหรือเปล่า

[kung35]

มันต้องต่อผ่านชันท์หรือCT เพื่อทดกระแสก่อนครับสำหรับมิเตอร์ที่วัดกระแสขนาดนี้    ดูก่อนว่ามันเป็นมิเตอร์กระแสตรง  หรือสลับ  แล้วก็สังเกตตัวเลขเล็กด้านล่างหน้าปัดดูครับว่ามันเขียนว่าสัดส่วนการทดเท่าไหร่   อย่างตัวนี้ผมคิดว่ามันจะพิมพ์ตัวเลข   x:20  (x=ค่าจริงเต็มสเกลของมิเตอร์ตัวนี้  เช่น  1: 20  ถ้ามิเตอร์ตัวนี้เป็นมิเตอรเอซีหน้าปัดแสดง 20แอมป์   แต่ตัวเลขเล็กๆด้านล่างบอก 1:20 แสดงว่ามีเตอร์ตัวนี้จริงๆแล้วมันอ่านได้เต็มสเกลแค่1แอมป์   การใช้งานต้องต่อผ่าน CT 20:1 ก่อน)     ถ้าเป็นมิเตอร์ดีซีถ้าไม่มีตัวเลขบอกไว้  แสดงว่าในตัวมันมีชันท์ทดมาให้แล้ว   แต่ถ้ามีตัวเลขพิมพ์บอกต้องต่อชันท์ทดก่อน

[ลุงเคี้ยง-LSVteam♥]

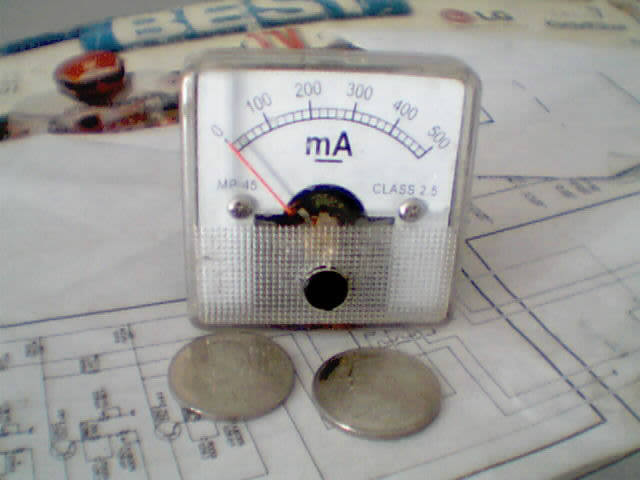

ของผมใช้ตัวนี้อ่าน การกินกระแสของวงจรเล็กๆหรือเอาไว้อ่านการกินกระแสของมอเตอร์ ใช้ 500ma ซื้อจาก อมร ราคา 150 บาท
