ในการทำงานของวงจรนี้จะต้องมีไฟ 5 V. ไปเลี้ยงที่ขา 39 ของ IC 1101 ตลอดเวลาซึ่งได้มาจากขา S2 ของ T801 เร็กติไฟด้วย D850,C850
และเร็กกูเรตไฟ 5V. ด้วย IC850 ไปเลี้ยง IC1103 และขา 39 ของ IC 1101 ตลอดเวลา -->ถ้าไม่มีติดสแตนด์บาย อาการสแตนด์บายปกติ

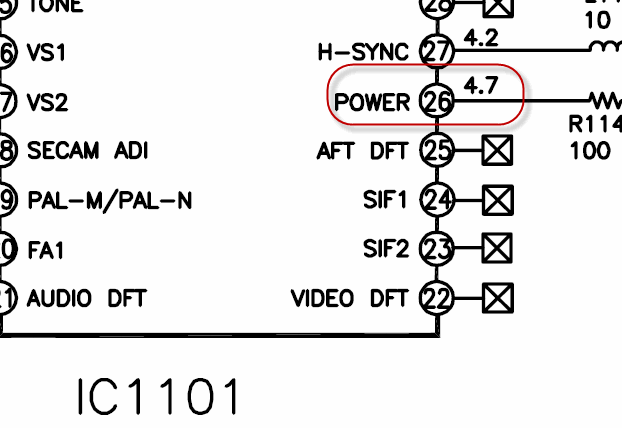

สภาวะปกติขา 26 ของ IC 1101 จะมีภาวะเป็น High 4.7 V . ส่งไฟผ่าน R1183 และ R855 ไปเข้าที่ขา
B ของ Q851 ทำให้ Q851 ทำงาน ดึงแรงไฟขา C ลงกราวน์ ทำให้ไม่มีไฟไบอัสที่ขา B ของ Q850
และ Q548 ดังนั้น Q850,Q548 วงจรสแตนด์บายจึงไม่ทำงาน ....นี่คือเครื่องปกติ
อาการติดสแตนด์บายสภาวะติดสแตนด์บายขา 26 ของ IC 1101 จะมีภาวะเป็น LOW 0 V. ไม่มีไฟไปไบอัสที่ขา B ของ Q851 ทำให้ Q851 ไม่ทำงานให้มีไฟไบอัสที่ขา B ของ Q850และ Q548 ดังนั้นQ548 จึงทำงานดึงเอา
สัญญานฮอร์จากขา C ลงกราวน์ ฮอร์จึงหยุดทำงานวงจรสแตนด์บายจึงทำงาน ....นี่คือเครื่องอาติดสแตนด์บาย
เช็คอาการติดสแตนด์บายเบื้องต้น
ตำแหน่ง ขา26 IC1101 Q851 Q548 Q850 Q840 Q820 Q801 HorDrive
ปกติ 4.7v. on off off off ทำปกติ ทำปกติ ทำปกติ
ตำแหน่ง ขา26 IC1101 Q851 Q548 Q850 Q840 Q820 Q801 HorDrive
St-by 0v. off on on on ทำมากขึ้น ทำมากขึ้น ไม่ทำงาน

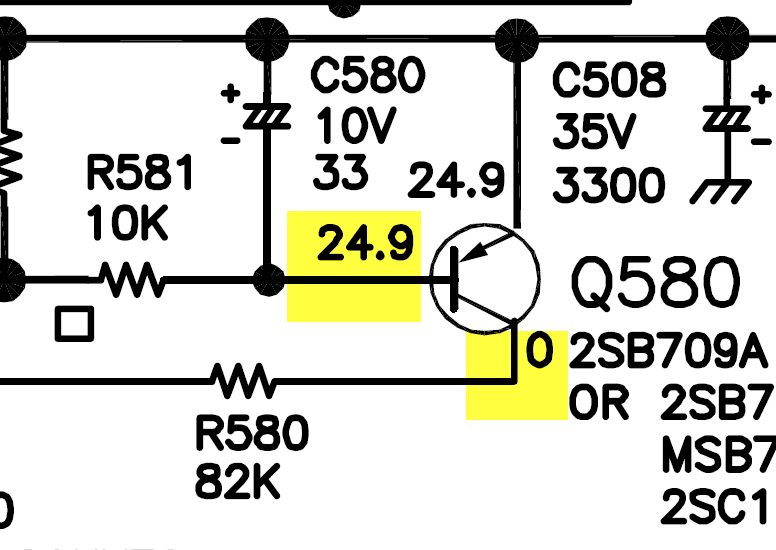

IC 401 (เวอร์) ถ้าช๊อต จะทำให้กระแสไหลผ่าน R852 สูง และแรงดันไฟจะตกคร่อมที่ R852 ส่งผลให้ขา B ของ Q580 ต่ำกว่าขา E

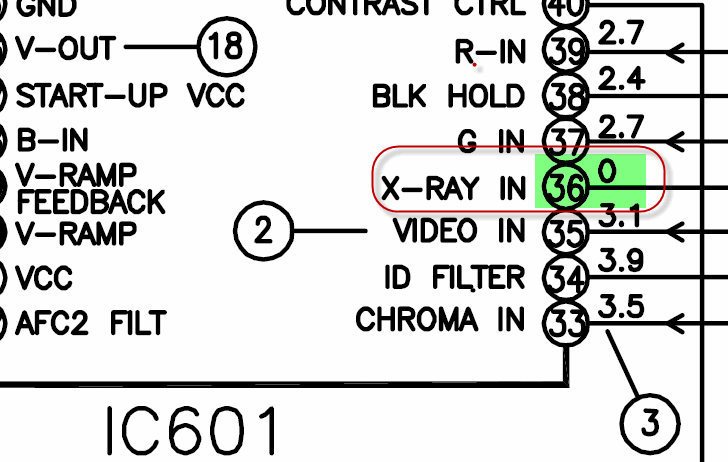

ทำให้ Q580 ทำงานส่งไฟไปเข้าขา 36 X-RAY ของ IC601 หยุดการทำงานของวงจร H OSC ........
