« เมื่อ: สิงหาคม 23, 2008, 04:06:03 pm » |
|
รบกวนขอทราบค่า R920 และ R930 อยู่ในภาคจ่ายไฟ ใกล้กับ Q901 ของจอ ACER AC711  |
|
|
|
|
บันทึกการเข้า
|
|
|
|
worathep-LSV team
.กลุ่มผู้มีน้ำใจงาม.
member
คะแนน 712
ออฟไลน์
กระทู้: 5066
รุ่งเรืองอิเล็กทรอนิกส์
|
|
« ตอบ #1 เมื่อ: สิงหาคม 23, 2008, 04:18:51 pm » |
|
R920 10K 1/4W
R930 240 Ohm
|
|
|
|
|
บันทึกการเข้า
|
รับซ่อม TV-computer มี TV มือสองขาย
รับสอนซ่อม-ประกอบคอมพิวเตอร์ มีจอมอนิเตอร์มือสองขาย
ซ่อม อัพเกรด ประกอบคอมฯ มีคอมพิวเตอร์มือสองขาย
รับติดตั้ง วางระบบแลน อินเตอร์เน็ต
ราคาคุยกันได้ โทร 02-6934724
|
|
|
phanusak
วีไอพี
member
คะแนน 56
ออฟไลน์
กระทู้: 49
|
|
« ตอบ #2 เมื่อ: สิงหาคม 23, 2008, 04:35:37 pm » |
|
ขอขอบคุณ อ.worathep มากครับผม  |
|
|
|
|
บันทึกการเข้า
|
|
|
|
worathep-LSV team
.กลุ่มผู้มีน้ำใจงาม.
member
คะแนน 712
ออฟไลน์
กระทู้: 5066
รุ่งเรืองอิเล็กทรอนิกส์
|
|
« ตอบ #3 เมื่อ: สิงหาคม 23, 2008, 04:41:52 pm » |
|
คุณ ภาณุศักดิ์ ต้องเช็คตัวอื่นๆด้วยนะครับ
โดยเฉพาะ Tr,Diode ครับ
|
|
|
|
|
บันทึกการเข้า
|
รับซ่อม TV-computer มี TV มือสองขาย
รับสอนซ่อม-ประกอบคอมพิวเตอร์ มีจอมอนิเตอร์มือสองขาย
ซ่อม อัพเกรด ประกอบคอมฯ มีคอมพิวเตอร์มือสองขาย
รับติดตั้ง วางระบบแลน อินเตอร์เน็ต
ราคาคุยกันได้ โทร 02-6934724
|
|
|
|
|
worathep-LSV team
.กลุ่มผู้มีน้ำใจงาม.
member
คะแนน 712
ออฟไลน์
กระทู้: 5066
รุ่งเรืองอิเล็กทรอนิกส์
|
|
« ตอบ #5 เมื่อ: สิงหาคม 24, 2008, 05:26:53 pm » |
|
R907 0.33 Ohm 3W
Q901 เอาเบอร์ 2SK2545 ใส่แทนได้ครับ
|
|
|
|
|
บันทึกการเข้า
|
รับซ่อม TV-computer มี TV มือสองขาย
รับสอนซ่อม-ประกอบคอมพิวเตอร์ มีจอมอนิเตอร์มือสองขาย
ซ่อม อัพเกรด ประกอบคอมฯ มีคอมพิวเตอร์มือสองขาย
รับติดตั้ง วางระบบแลน อินเตอร์เน็ต
ราคาคุยกันได้ โทร 02-6934724
|
|
|
phanusak
วีไอพี
member
คะแนน 56
ออฟไลน์
กระทู้: 49
|
|
« ตอบ #6 เมื่อ: สิงหาคม 27, 2008, 01:24:00 pm » |
|
ขอบคุณครับ ผมต้องรบกวน อ.worathep อีกครั้ง คือตอนนี้ ผมเปลี่ยน Q901 R920 R930 R902 U901 แล้ว เปิดเครื่องตอนนี้เครื่องยังไม่ติดเลยครับ ผมเช็คไฟที่ขา 7 ของ U901 ปรากฎว่าไม่มีไฟเลย ผมลองไล่ย้อนกลับไปเจอ Q902 ก็ลองเปลี่ยนตัวใหม่ ก็ไม่มีอะไรดีขึ้นเลย อ. พอจะมีวงจร หรือประสบการณ์ซ่อมรุ่นนี้ เล่าให้ผมฟังเพื่อเป็นแนวทางบ้างหรือเปล่าครับผม  |
|
|
|
|
บันทึกการเข้า
|
|
|
|
tu2522-LSVteam♥
.กลุ่มผู้มีน้ำใจงาม..
member
คะแนน 1161
ออฟไลน์
กระทู้: 5142
086-5306051 ติดต่อได้เวลา 20.00น.-23.00น.
|
|
« ตอบ #7 เมื่อ: สิงหาคม 27, 2008, 01:40:30 pm » |
|
|
|
|
|
|
บันทึกการเข้า
|
|
|
|
worathep-LSV team
.กลุ่มผู้มีน้ำใจงาม.
member
คะแนน 712
ออฟไลน์
กระทู้: 5066
รุ่งเรืองอิเล็กทรอนิกส์
|
|
« ตอบ #8 เมื่อ: สิงหาคม 27, 2008, 06:22:48 pm » |
|
ผมเคยซ่อมรุ่นนี้มา 4 เครื่องแล้ว เมื่อ fet ช็อต จะเจอ
IC เสีย
r ช็อตหลายตัว
tr ในวงจรคือ Q930 แต่ในปริ้นเป็น TR ธรรมดา ตัวนี้ก็ช็อต
ZD930 ก็ช็อต
D930 ก็ช็อต
พวกนี้ต้องวัดทุกตัว มันเสียหลายตัว ไม่งั้นเราจะหลง
ตอนนี้ของคุณไม่มีไฟเลี้ยง ic ให้ลอยขา 7 แล้ววัดไฟใหม่ว่ามีใหม
ถ้ามีก็ ic เสีย ถ้าไม่มีก็ q930 กับ zd930 เสีย
อ้อ อย่าลืมลอยไฟ B+ และไฟ 180V ตรงหม้อแปลงสวิตชิ่งด้วย
เพราะถ้า fet autovolt, hor out,Ic วงจรท้ายหลอดภาพ ช็อต ไฟก็ไม่ออกครับ
|
|
|
|
|
บันทึกการเข้า
|
รับซ่อม TV-computer มี TV มือสองขาย
รับสอนซ่อม-ประกอบคอมพิวเตอร์ มีจอมอนิเตอร์มือสองขาย
ซ่อม อัพเกรด ประกอบคอมฯ มีคอมพิวเตอร์มือสองขาย
รับติดตั้ง วางระบบแลน อินเตอร์เน็ต
ราคาคุยกันได้ โทร 02-6934724
|
|
|
phanusak
วีไอพี
member
คะแนน 56
ออฟไลน์
กระทู้: 49
|
|
« ตอบ #9 เมื่อ: สิงหาคม 28, 2008, 01:41:19 pm » |
|
ขอบพระคุณครับ ตอนนี้ไฟที่ขา 7 ของ U901 มาแล้วครับ แต่ไฟมันสวิงครับ เครื่องยังไม่ทำงาน led หน้าเครื่องยังไม่ติดครับ อีกอย่างผมหา Q930 ไม่เจอครับ ไม่ทราบว่าผมควรเช็คส่วนไหนต่อครับ อ. |
|
|
|
|
บันทึกการเข้า
|
|
|
|
worathep-LSV team
.กลุ่มผู้มีน้ำใจงาม.
member
คะแนน 712
ออฟไลน์
กระทู้: 5066
รุ่งเรืองอิเล็กทรอนิกส์
|
|
« ตอบ #10 เมื่อ: สิงหาคม 28, 2008, 03:35:20 pm » |
|
ไฟ led หน้าเครื่องไม่ติด ลองเช็คไฟ 5V ที่ไปเลี้ยง Mcom และ X-tal ดูครับ
ไฟสวิงผมลองเปลี่ยน C มีขั้วและ IC U901 น่าจะหายครับ
Q930 ใน print จริงเป็น Q อะไรสักอย่างหนึ่งครับ เป็น TR ธรรมดา ไม่เหมือนในวงจร
ที่เป็น triac ครับ แต่อยู่ตำแหน่งเดียวกัน
|
|
|
|
|
บันทึกการเข้า
|
รับซ่อม TV-computer มี TV มือสองขาย
รับสอนซ่อม-ประกอบคอมพิวเตอร์ มีจอมอนิเตอร์มือสองขาย
ซ่อม อัพเกรด ประกอบคอมฯ มีคอมพิวเตอร์มือสองขาย
รับติดตั้ง วางระบบแลน อินเตอร์เน็ต
ราคาคุยกันได้ โทร 02-6934724
|
|
|
pk
member
คะแนน 56
ออฟไลน์
กระทู้: 658
|
|
« ตอบ #11 เมื่อ: สิงหาคม 28, 2008, 03:42:48 pm » |
|

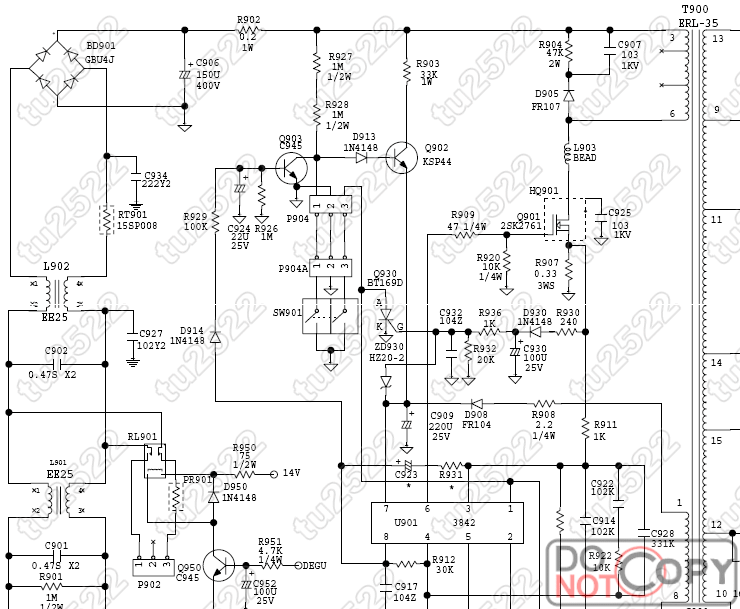

เช็ค ตามนี้เลย  |
|
|
|
|
บันทึกการเข้า
|
........... <you/>
|
|
|
pk
member
คะแนน 56
ออฟไลน์
กระทู้: 658
|
|
« ตอบ #12 เมื่อ: สิงหาคม 28, 2008, 03:47:53 pm » |
|
อย่าลืมเช็ค โหลด ด้วยนะ ว่ามีอะไร ซ๊อต อยู่หรือเปล่า ถ้าไม่มีโหลดซ๊อต เปลี่ยนตามนั้นเลย อะไหล่ 1 กำมือ |
|
|
|
|
บันทึกการเข้า
|
........... <you/>
|
|
|
phanusak
วีไอพี
member
คะแนน 56
ออฟไลน์
กระทู้: 49
|
|
« ตอบ #13 เมื่อ: กันยายน 02, 2008, 12:46:18 pm » |
|
เรียบร้อยแล้วครับผม เปลี่ยนอะไหล่ไปประมาณ 1กำมืออย่างที่คุณpk แนะนำจริงๆด้วย ต้องขอขอบคุณ อ.worathep ที่ชี้แนะตั้งแต่ต้นจนจบงาน ขอบคุณ tu2522 ที่เอื้อเฟื้อวงจร ขอบคุณ pk ที่แนะนำประสบการณ์การเปลี่ยนเป็นกำมือ |
|
|
|
|
บันทึกการเข้า
|
|
|
|
ram03
member
คะแนน 0
ออฟไลน์
กระทู้: 15
|
|
« ตอบ #14 เมื่อ: ตุลาคม 03, 2008, 06:04:21 pm » |
|
Q 904กับ
|
|
|
|
|
บันทึกการเข้า
|
|
|
|
ram03
member
คะแนน 0
ออฟไลน์
กระทู้: 15
|
|
« ตอบ #15 เมื่อ: ตุลาคม 03, 2008, 06:10:24 pm » |
|
Q 904กับQ905 โดนถอดออกไม่ทราบเบอร์ช่วยหน่อยครับท่านACER AC711ดูในวงจรกับเครื่องจริงไม่เหมือนกันครับ
|
|
|
|
|
บันทึกการเข้า
|
|
|
|
pk
member
คะแนน 56
ออฟไลน์
กระทู้: 658
|
|
« ตอบ #16 เมื่อ: ตุลาคม 03, 2008, 06:37:18 pm » |
|
904 = a733 905 = c945
|
|
|
|
|
บันทึกการเข้า
|
........... <you/>
|
|
|
ram03
member
คะแนน 0
ออฟไลน์
กระทู้: 15
|
|
« ตอบ #17 เมื่อ: ตุลาคม 04, 2008, 06:43:01 am » |
|
ขอวงจรส่วนของภาคจ่ายไฟด้วยครับ
|
|
|
|
|
บันทึกการเข้า
|
|
|
|
ram03
member
คะแนน 0
ออฟไลน์
กระทู้: 15
|
|
« ตอบ #18 เมื่อ: ตุลาคม 04, 2008, 06:58:37 am » |
|
zd903 ซีเนอร์กี่โวลท์ครับ
|
|
|
|
|
บันทึกการเข้า
|
|
|
|
pk
member
คะแนน 56
ออฟไลน์
กระทู้: 658
|
|
« ตอบ #19 เมื่อ: ตุลาคม 04, 2008, 04:16:45 pm » |
|
zd 903 = 18 v
|
|
|
|
|
