มาออกแบบ PCB ด้วยโปรแกรม PCB WIZARD3.50PRO ง่าย-เร็ว-ดีจริงๆ

[aumnad]

ผมเขียน..เสร็จเเล้ว..กดคำสั่ง..ออกปริ้นเเล้ว...มันไม่ทำงานให้ครับ...เเล้วจะทำอย่างงัย..ต่อครับ...เกี่ยวโหลดโปรเเกรมมาใช้นานหมดอายุหรือเปล่าครับ...

ช่วยผมที..ครับ..งงพึ่งลองใข้ครับ..086-562-9956 ต้นครับ

[ช่างเล็ก(LSV)]

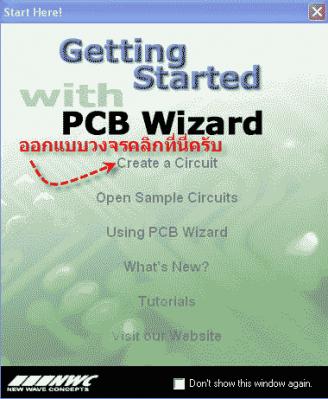

หากสนใจก็ดาวน์โหลดโปรแกรมบนLSV SERVERได้เลยครับ คลิก!!

[sakthai]

ขอบคุณครับ

[yo1]

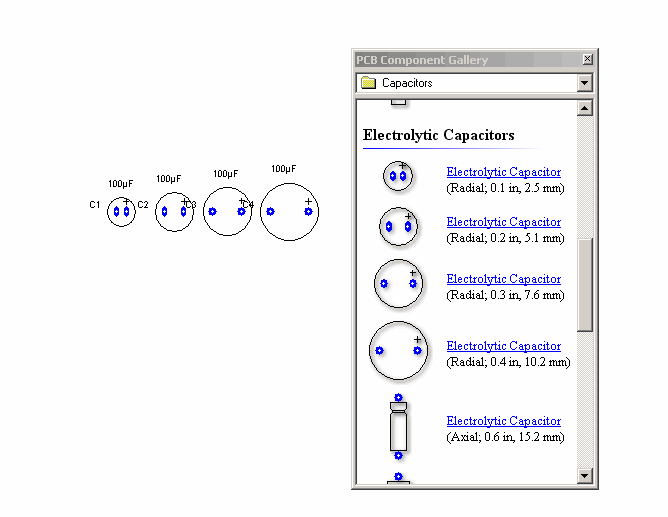

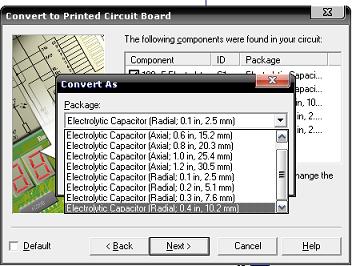

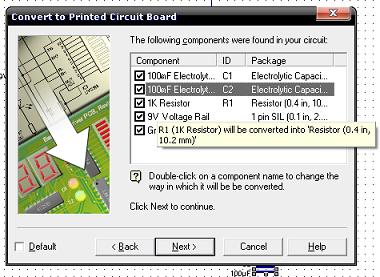

ผมต้องการให้ C ที่ผมวงกลมสีเขียวใว้มีขนาดใหญ่ขึ้นต้องทำยังงัยครับผมทำไม่เป็นครับ...

[ลุงเคี้ยง-LSVteam♥]

โปรแกรมนี้มันก็มีอยู่เท่านี้ ถ้าจะให้ใหญ่กว่านี้ก็ต้องใส่ cค่ามากๆและโวลต์สูงๆในวงจรตัวจริงครับ
แต่ก็ไม่แน่อาจจะมีผู้รู้มาบอกให้ก็ได้ครับ

[yo1]

ขอบคุณลุงเคี้ยงมากๆๆครับ...
เมื่อคืนนั่งทำดูก็เจอวิธีอีกวิธีหนึ่งครับ

[moomam]

ขอบคุณด้วยนะครับ ขอเรียกว่าอาจารย์ละกัน สุดยอดครับ

[BioHaZard_pd]



[Chart]

 ไฟล์ที่ออกแบบมาเอาไปให้ร้านทำแผ่น PCB ได้ไหมครับ  *(เวลาไปสั่งกัด PCB)
แล้วระหว่าง  Protel DXP Altiumุ6  กับ PCB WIZARD3.50PRO  อันไหนมาตรฐานกว่ากันครับ  อยากทราบเหมือกัน


[jirasak+ ♥2,000]

อ.เล้ก ผม download โปรแกรม pcb wizard3.50pro ไม่ได้ครับ ช่วยแนะนำด้วยครับขอบคุณครับ

[ช่างเล็ก(LSV)]

โปรแกรมอยู่บนserverเก็บวงจร ซึ่งขัดข้องมาระยะหนึ่ง ในขณะนี้กู้ข้อมูลได้บางส่วนแล้วครับ

  ดาวน์โหลดโปรแกรมได้ที่นี่ครับ  http://www.leksound.net/7-51-program/PCB Wizard 3.50 Pro Unlimited.zip

[sutichai]

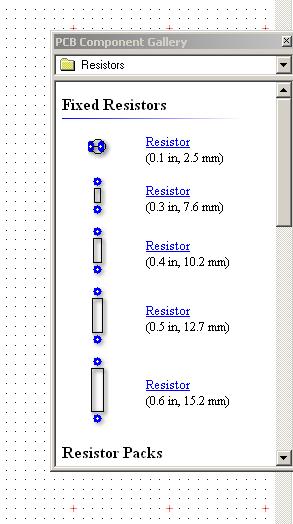

   ผมกดที่ create a ccircuit  เเล้วตามช่างเล็กบอก เเต่ที่กรอบสี่เหลี่ยมด้านขวามือ มันก็ขึ้นเเต่ pcb component gallery  ปิดเเล้วก็เปิดโปรเเกรมหลายรอบเเล้วยังไม่ได้เลยครับ งงครับผมขอความช่วยเหลือด้วยครับ

[somphom]

รบกวนท่านอาจารย์หลายๆท่านหน่อยครับ  โปรแกรมโหลดแล้วใช่ไม่เติมครับ  power supplies มีรูปเดียวครับ
 jeabbos@gmail.com ขอบคุณครับ

[ลุงเคี้ยง-LSVteam♥]

รบกวนท่านอาจารย์หลายๆท่านหน่อยครับ  โปรแกรมโหลดแล้วใช่ไม่เติมครับ  power supplies มีรูปเดียวครับ
 jeabbos@gmail.com ขอบคุณครับ

ลองคลิกดูทั่วแล้วยังล่ะครับ

[anuput]

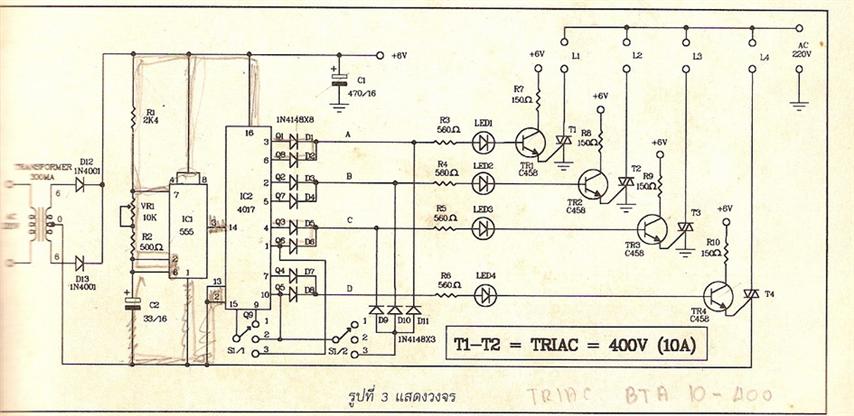

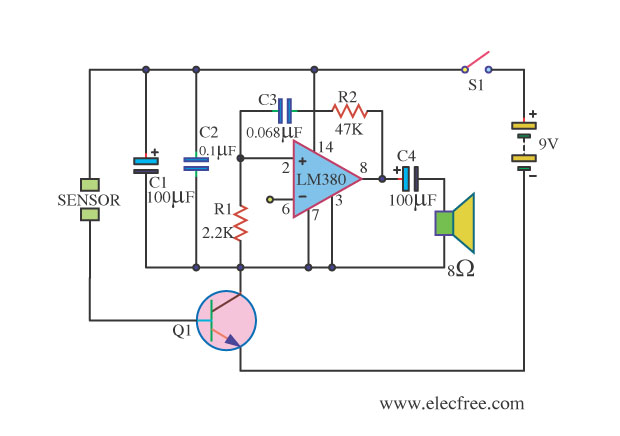

ลุงเคี้ยง ครับ ช่วยสอนออกแบบลายวงจรนี้อันนี้ให้หน่อยนะครับ ต้องการนำไปใช้งานวัดระดับน้ำในบ่อบาดาล ผมลองทำตามวิธีแล้วแต่ยังไม่สำเร็จนะครับ

ขอความกรุณาลุงเคี้ยง ด้วยนะครับ

ขอบคุณครับ

[anuput]

ลุงเคี้ยง ครับ

ผมทำได้แล้วครับ หลังจากพยายามต่ออีก 5 ชั่วโมง

แต่ขอถามผู้รู้ทุกท่านอีก อย่าง จากวงจรข้างต้น ตัว Q1 ต้องใช้เบอร์อะไรครับ ใช้ BC109 ได้หรือไม่  และขา 6 ของ IC ต่อไปที่ขั่วลบถูกหรือเปล่า

ผมไม่ได้เรียนมาด้านนี้ แต่สนใจประเภทนี้

ขอบคุณครับ



[ลุงเคี้ยง-LSVteam♥]

ลุงเคี้ยง ครับ

ผมทำได้แล้วครับ หลังจากพยายามต่ออีก 5 ชั่วโมง

แต่ขอถามผู้รู้ทุกท่านอีก อย่าง จากวงจรข้างต้น ตัว Q1 ต้องใช้เบอร์อะไรครับ ใช้ BC109 ได้หรือไม่  และขา 6 ของ IC ต่อไปที่ขั่วลบถูกหรือเปล่า

ผมไม่ได้เรียนมาด้านนี้ แต่สนใจประเภทนี้

ขอบคุณครับ



นั่นแหล่ะครับถ้าใช้ความพยายาม มันก็จะต้องทำสำเร็จเข้าสักวันครับ
Q1 เป็นแบบ npn bc109 ก็ใช้ได้ และขา6ในวงจรมันลอยมา
ไม่ได้ใช้ก็ปล่อยมันใว้อย่างนั้นแหล่ะ วงจรนี้เป็นวงจรกำเนิดเสียง ถ้าเอา
นิ้ว ไปแต่ะที่ จุด sansor Q1ก็จะทำงานขาEกับขาC จะมีความต้าน
ทานต่ำ จะทำให้ไฟลบวิ่งจากขาE ผ่านออกมาทางขาC เข้าไปในวงจร
เป็นการต่อไปเลี้ยงวงจร แล้วลำโพงนี้ก็จะเปล่ง เสียงออกมา แต่จะเป็นเสียงอะไรนั้นผมไม่รู้ คุณ
ต้องลองประกอบดูครับ

[tongbai+]

พอโหลดมาแล้วต้องทำอย่างไรครับในการติดตั้งโปรแกรมนี้ลงในเครื่อง ผมพึ่งเริ่มหัดคอมพ์ครับ

[semda]

อุปกรณ์ใน library มันมีน้อยเหลือเกินทำไง ดีครับ เพิ่มอย่างไรครับ

[khatawoot]

แล้วเวลาจะเขียนลงปริ๊นทำยังไงคับพอมีใครบอกได้ไหมคับ

หมายความว่ายังไงครับ  คือเอาไปใส่ปริ้นจิงๆหรือครับ

[npsound]

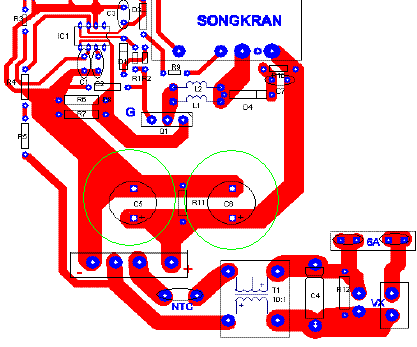

ช่วยทำลายปริ้นวงจรนี้ให้หน่อยครับ มีใครว่างครับ ผมทำไปแล้ว งงกับขาไอซีครับ จะขอบพระคุณอย่างมากครับ

[neto]

ขอบคุณครับ

[neto]

ช่วยด้วยครับ ผมเขียน PCB พอลากเส้นไปแล้วมาขยับอุปกรณ์ เสันสีแดงมันหายแล้วมีเส้นสีเขียวเล็ก ๆ โยงไปมาขึ้นมาแทน จะลบเสันสีเขียวออกยังไงครับ

[ลุงเคี้ยง-LSVteam♥]

ช่วยทำลายปริ้นวงจรนี้ให้หน่อยครับ มีใครว่างครับ ผมทำไปแล้ว งงกับขาไอซีครับ จะขอบพระคุณอย่างมากครับ

ไม่รู้ว่าป่านนี้ทำได้แล้วยังถ้ายังก็ต้องให้ที่นี่ทำให้ดีกว่าครับ http://microlinepcb.com/index.php

[chet_kpp]

ขอวิธีเขียนลาย ต่อเข้ากับ DB9 ครับ
พยามแล้วยังไม่ได้เลยครับ

[damrong.pk]

ขอบคุณมากครับ

[uthit]

 แล้ว save ยังไงครับ ผมทำเสร็จแล้วแต่ save ไม่ใด้

[super_s]

ขอบคุณมากครับ กำลังหัดครับ

[ลุงเคี้ยง-LSVteam♥]

แล้ว save ยังไงครับ ผมทำเสร็จแล้วแต่ save ไม่ใด้

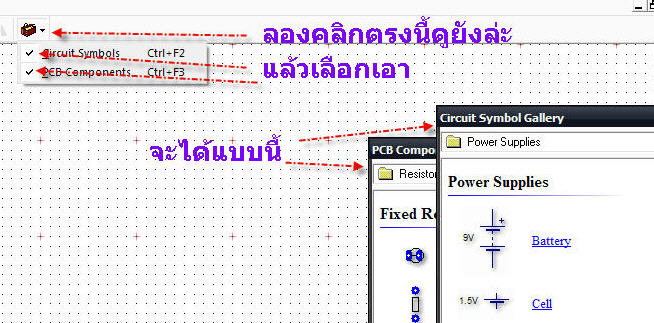

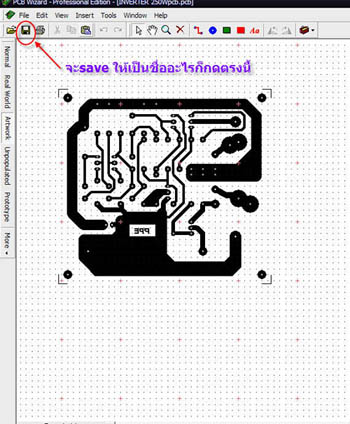

ลองกดตรงนี้แล้วยังล่ะที่บอกว่า saveไม่ได้
