ซ่อมเครื่องตัดเหล็ก INVERTER AIR PLASMA CUTTER ..เงินดี

[taoybb]

เอ่อ พี่ครับเจ้านี่เชื่อมระบบไหนครับ

[ช่างเล็ก(LSV)]

ในกระทู้นี้ไม่ใช่เครื่องเชื่อมครับ เป็นเครื่องตัดเหล็กครับ
  เหล็กหนาเป็นนิ้วก็ตัดได้ในเวลาสั้นๆ ด้วยหลักการอาร์ครอยตัดด้วยไฟสลับความถี่สูง ผนวกกับแรงลมเป่าธรรมดาผ่านรูเล็กๆในหัวตัดครับ
  ..แต่ก็แปลกดีครับกลับตัดกระดาษไม่ขาด อิๆ

[taoybb]

เอ่อ คือพอดีอ่านแล้วจับใจความอะไรผิดครับ
"ท่อลมและไฟลบจะส่งไปยังหัวเชื่อม" อิอิ ขอโทษครับ

[ช่างเล็ก(LSV)]

ขอบคุณในคำท้วงติงครับ แก้แล้วครับผม

[prapakorn]

เครื่องนี้ที่ทำงานผมก็มีใช้ครับ   แต่เป็นคนละยี่ห้อ ว่างๆเดี๋ยวจะแอบแกะเล่นดูบ้าง อิอิ
สำหรับผมก็เป็นวิศวกรในโรงงานครับ กินเงินเดือนไม่ค่อยจะอิ่มท้องซักเท่าไหร่ อยากมีความรู้ที่หลากหลายเหมือนกันครับ เผื่อจะมีจ็อบพิเศษกะเค้ามั่ง
อยู่ในโรงงานอุตสาหกรรมก็มีเครื่องให้ซ่อมเยอะครับ แต่ไม่ค่อยได้ความรู้อะไรมาก  เพราะลักษณะการซ่อมเป็นแบบนำเครื่องดีมาเทียบกับเครื่องที่เสีย
หาส่วนที่เสียเจอแล้วก็นำบอร์ดมาเทียบกันอีกทีนึง พอเจอบอร์ดที่เสียแล้ว ก็ค่อยมาค้นหาตัวอุปกรณ์ที่เสียจริงๆ แล้วก็เปลี่ยน นำไปลองใช้งาน ประมาณนี้ครับ
แต่ถ้าพวกเครื่องแบบนี้เสียแล้วเค้าให้ผมไปซ่อมก็ดีหน่อยเพราะไม่มีเครื่องดีให้เทียบ ต้องมาไล่วงจรกันจริงๆ จังๆ มันส์ดีครับ แต่ซ่อมเสร็จแล้วไม่ได้ตังนะ เพราะเค้าเหมาในเงินเดือนแล้ว  อยากเป็นช่างซ่อมเอง ตีราคาเอง รับเงินเอง แบบพวกพี่ๆ จังครับ จะมีโอกาสเป็นไปได้มั๊ยน้อ

[1100]

คิดดีครับคุณ prapakorn

[uphakida]

เรื่องนี้ติดต่อสอบถามอาการ การซ่อมเพิ่มเติมจาก คุณอุภัยวิทย์ เขาเป็นออกแบบ เครื่องเชื่อมอินเวอร์เตอร์ เครื่องตัดพลาสม่า ทั้งทฤษฎี และการซ่อม แบบละเอียดมาก
เขาเป็นรุ่นพี่ผม  เขาทำงานในวงการนี้มาชำนาญมากพอสมควร ลองดู
ติดต่อพี่เขาที่ uphakida@yahoo.com
หรือ เบอร์ 0851281227

[uphakida]

แก้ไขครับ
เมล์ใหม่ thalarom@gmail.com เพื่อถามข้อมูลเพิ่มเติมกับคุณ อุภัยวิทย์

[uphakida]

ดีจังที่น้องชายผมเขามาโพสไว้ แต่ที่แย่ใช้ User และเครื่องคอมผมนี่สิ  เอาหละเห็นมีคนสนใจกันเยอะผมก็ขอเกริ่นหน่อยหละกัน
ที่จริงเครื่องตัดพลาสม่ามีระบบการทำงานหลักๆอยู่ 2 ชนิด คือ
1.High voltage charge without pilot terminal and with pilot
2.Pilot Arc or hot start (Tafimate)

โดยวันนี้จะขอกล่าวเรื่อง
หลักการทำงานของเครื่องตัดพลาสม่า แบบ High voltage charge without pilot terminal
  อาศัยหลักการชาร์จแก๊สหรือลมให้เปลี่ยนสถานะเป็นพลาสม่าด้วยแรงดันไฟฟ้าที่สูง เพื่อทำให้อนุภาคของแก๊สแตกตัวเป็นไอออไนต์ ที่สามารถนำกระแสไฟฟ้าได้หรือให้ไอออไนต์เป็นทางเดินของกระแสไฟฟ้านั่นเอง โดยในช่วงเริ่มต้นเมื่อลมหรืแก๊สผ่านหัวตัดออกไปสู่ภายนอก โดยให้มีระยะที่ คอนแทคทิป ห่างจากชิ้นงานได้มากที่สุดไม่เกิน 0.3 มิลลิเมตร
โดยที่ชิ้นงานจะต้องทำตัวเป็นขั้วบวก(หรือขั้วไฟฟ้ากระแสนิยมเนื่องจากต้องการให้บริเวณชิ้นงานรับประจุลบเพื่อเพิ่มอุณหภูมิให้ชิ้นงานมีความร้อน 70%)ต่อมาเมื่อกดสวิตช์ครั้งแรกแรงดันที่สูงระดับ 4kV ขึ้นไปจะไหลผ่าน คอยล์โช้คแรงดันสูงเหนี่ยวนำมายังขั้วลบของเครื่องตัด เพื่อให้เกิดการชาร์จลมหรือแก๊สเป็นพลาสม่านำกระแสให้ไหลผ่านครบวงจรกับชิ้นงานที่เป็นโลหะ ลมที่เปลี่ยนสถานะเป็นพลาสม่าและมีกระแสไหลผ่านในปริมาณที่มากจะมีความร้อนสูงขนาด 3300 องศาเซลเซียสเป็นอย่างน้อย ทำหน้าที่ละลายโลหะที่แข็งให้กลายเป็นของเหลวและถูกเป่าออกไปด้วยแรงลมจากสายตัดทำให้สามารถตัดโลหะได้ขาด การอาร์คจะถูกควบคุมให้คงที่ด้วยแรงดันขณะอาร์ค ประมาณ 300 โวลต์ ส่วนแก๊ปที่เอาไว้ให้แรงดันสูงกระโดดนั้นจำเป็นต้องมีไว้เพราะรักษาธรรมชาติของแรงดันที่สูง ที่มันต้องการหาช่องว่างที่เหมาะสมกับขนาดแรงดันของตัวมันเองเป็นทางผ่านให้ไหลครบวงจร ซึ่งมันมีความสำคัญในการเริ่มต้นอาร์ค ซึ่งระยะที่เปลี่ยนแปลงไปจะทำให้การอาร์คแปรเปลี่ยนด้วยอาจจะเริ่มต้นอาร์คช้าเกินไป หรือไม่เกิดการอาร์คขึ้นเลย ถ้าปรับระยะแก๊ปได้เหมาะสมการอาร์คจะง่ายและรุนแรง(มีพลัง)
และวงจรอินเวอร์เตอร์(ตัวเครื่อง)ที่เห็นกันไปดังที่คุณLSV นำมาแสดงนั้นเป็นวงจรที่เราเรียกกันว่า Full bridge converter ทำงานด้วยมอสเฟท 2 stage 4 ชุด แยกการขับด้วย
Isolation transformers

ถ้าต้องการติชมหรือชื่นชม ก็อยากให้เข้ากันไปดูที่และติที่
http://fws.cc/thalarom/index.php

[farza010]

www.weldingns.com
เข้ามาดูรายละเอียดได้คับ หรือว่าอยากรู้เกี่ยวกับอาการหรือวิธีการซ่อมติดต่อมาที่ร้านหรือเบอร์โทรตามหน้าเวปไซด์
หรือ Lufy_tata@hotmail.com (ช่างฟาร์)

[farza010]

เพิ่มเติมคับ
อยากทราบเกี่ยวกับ เครื่อง TIG,MIG,ARC,Plasma รุ่นหรือยี่ห้อไหน ติดต่อได้คับ Lufy_tata@hotmail.com

[tooptub]

ขอบคุณสำหรับความรู้ ผมดูเครื่องด้านในแล้ว มันก็ คล้ายๆ กับตู้เชื่อมแบบ Inverter เลยครับ ไม่ทราบว่า เครื่องตัด Plasma ที่ใช้ Chip แบบ Mosfet กับ IGBT อันไหนดีกว่ากันครับ

[Jacky]

สวัสดีครับ  ไม่ทราบว่าติดต่อช่างเรืองยศ ยังไงครับ  ผมอยากทราบถึงกล่องควบคุม  AVR ที่ให้ไว้จะประกอบใช้กับเครื่องปั่นไฟใช้ในเล้าไก่ครับ ใครเคยทำตามที่ช่างเล็กได้แสกนไว้แล้วใช้ได้ผลช่วยแนะนำด้วยครับ

[s.]

ผมเจอแล้วครับเครื่องไฟฟ้ายี่ห้อ stick-200 อาการไฟเข้าแต่ไฟออกไม่มียังไม่เจอตัวเสียเลย
และอีกยี่ห้อ OABIT 150XP เบอร์ไอซีและเฟสหายเกลี้งเลยท่านใดมีข้อมูลบ้างช่วยชี้แนะบ้างครับ

[malee2518 ♥]

อาจารครับผมอยากถาม  ry24v-30a ซื้อที่ไหน ผมขาดอยู่ 4 ตัว ขอบคุนครับ

[hunhen1975]

ขอบคุณ ครับ

[nut_ty]

ผมเจอแล้วครับเครื่องไฟฟ้ายี่ห้อ stick-200 อาการไฟเข้าแต่ไฟออกไม่มียังไม่เจอตัวเสียเลย
และอีกยี่ห้อ OABIT 150XP เบอร์ไอซีและเฟสหายเกลี้งเลยท่านใดมีข้อมูลบ้างช่วยชี้แนะบ้างครับ

stick 200 เช็คไฟที่ไปเลี้ยงรีเลย์ตรงบอร์ดที่มีซีเยอะหนะครับ ปกติเปิดแล้วแป๊ปนึงรีเลย์จะทำงานถ้าไม่ทำงานให้ลองเช็คที่ชุดสวิทช์ชิ่งที่จ่ายไฟให้วงจรครับ ส่วนมากมันจะเสียตรงที่ผมบบอกไป

แต่ว่าถึงการทำงานของเครื่อง stick  arc arkon  plasma cutting มันคล้ายๆกันเลยนะครับ
stick welder ไม่มีชุดสร้างไฟสูง
arc arkon  มีชุดสร้างไฟสูงมาเหนี่ยวนำกะไฟตรงที่เครื่อง stick welder มี และมีวงจรหน่วงเวลาโซลินอยส์ตอนเราหยุดกดปุ่มเชื่อม
plasma cutting ไม่ค่อยทราบแต่ดูจากรูปด้านในค่อนข้างเหมือน arc arkon เลย
ถ้ามันเป็นอย่างที่ผมคิดและเคยทำถ้าเราตัดไฟสูงออกก็สามารถนำเครื่องไปเชื่อมแบบ stick ได้เลย
พี่ๆอาจโมให้มันทำงานได้สามระบบเลยนะนั้น

[munk16]

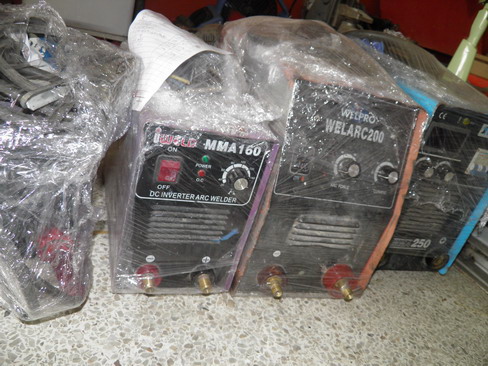

พวกพี่ๆๆครับผมมีข่าวดีมาบอก คือว่าที่ทำงานผมขายเครื่องเชื่อม INVERTER  ราคาไม่แพงครับ ราคาประมาณ 6500-7000บาท มีรับประกัน 3  ปี นะครับ อันนี้เป็นเครื่องไม่มีตำนินะ แต่เครื่องที่มีตำนิ ขายประมาณ 4000-5000 นะครับ รับประกัน 1 ปี   ผม testมาแล้วนะครับเชื่อมแบบไม่ตัด เชื่อมต่อเนื่องแบบ ROBOT ถ้าสนใจติดต่อเบอร์นี้นะครับ 0871996410 (ของมีจำนวนจำกัดนะครับ) โทรสอบถามยี่ห้อได้นะครับ

[rit-watt]

(อยากรู้ครับ)เครื่องที่ผมใช้อยู่มีอาการเปิดมาแล้วมันจะตัดคือมันจะมีไฟ2ดวงคือไฟทำงาน(เขียว)กับไฟไม่ทำงาน(ไฟแดง)เช่นหากแรงดันลมไม่พอวงจรจะตัดเป็นไฟแดงหากเราปรับจนแรงดันลมพอมันจะไฟเขียวทำงานได้ครับตัวเครื่องนี้ผมเปิดมามันจะตัดเลย(ไฟแดง)แรงดันลมก็พอผมลองลัดไฟที่ตัวเช็กลมจะอยู่ที่ทางเข้าท่อลมแล้วก็ไม่หายผมอยากรู้ว่ากาการแบบนี้มันเสียที่วงจรส่วนไหนครับ

[rit-watt]

(อยากรู้ครับ)เครื่องที่ผมใช้อยู่มีอาการเปิดมาแล้วมันจะตัดคือมันจะมีไฟ2ดวงคือไฟทำงาน(เขียว)กับไฟไม่ทำงาน(ไฟแดง)เช่นหากแรงดันลมไม่พอวงจรจะตัดเป็นไฟแดงหากเราปรับจนแรงดันลมพอมันจะไฟเขียวทำงานได้ครับตัวเครื่องนี้ผมเปิดมามันจะตัดเลย(ไฟแดง)แรงดันลมก็พอผมลองลัดไฟที่ตัวเช็กลมจะอยู่ที่ทางเข้าท่อลมแล้วก็ไม่หายผมอยากรู้ว่ากาการแบบนี้มันเสียที่วงจรส่วนไหนครับ

[rit-watt]

(อยากรู้ครับ)เครื่องที่ผมใช้อยู่มีอาการเปิดมาแล้วมันจะตัดคือมันจะมีไฟ2ดวงคือไฟทำงาน(เขียว)กับไฟไม่ทำงาน(ไฟแดง)เช่นหากแรงดันลมไม่พอวงจรจะตัดเป็นไฟแดงหากเราปรับจนแรงดันลมพอมันจะไฟเขียวทำงานได้ครับตัวเครื่องนี้ผมเปิดมามันจะตัดเลย(ไฟแดง)แรงดันลมก็พอผมลองลัดไฟที่ตัวเช็กลมจะอยู่ที่ทางเข้าท่อลมแล้วก็ไม่หายผมอยากรู้ว่ากาการแบบนี้มันเสียที่วงจรส่วนไหนครับ

http://image.ohozaa.com/view2/wu3vysCVb1Q8c26L

[rit-watt]

[rit-watt]

โอเวอรโหลดครับ

[rit-watt]

[TLE.]

  หาวงจรแต่ละรุ่น ยี่ห้อได้ที่ไหนครับ  อีกหน่อยงานทีวี จะน้อยลง

[ช่างเล็ก(LSV)]

ช่างช่วยช่าง...โอกาสหน้าพยายามหามาลงให้ที่นี่ครับ http://www.freeeleccircuit.com/board/index.php

[TLE.]

     ซ่อมแล้วได้เงินก็สนุกดีครับ
