นิ้วKONKA รุ่นR21T2 ไฟ B+ เท่าไหรครับ

[kaewtawee]

ทีวี21นิ้วKONKA รุ่นR21T2 ไฟ B+ เท่าไหรครับ (วัดได้ ~115v ผมไม่มีวงจร)
ตอนแรกแก้ปัญหา ไฟ B+ ไม่ออกเปลีย่น FET กับ R ระเบิด,ic tda16846, C ด้าน 300v
 fet= fs7km
  tda 16846
  la769317f
  ver= stv 9302a
  hor= d2102
  -เปลี่ยน R100 โอห์ม กับ 4.7K ที่ขา G และ fet ตัวใหม่(FS7KM) พร้อม ฟิวส์ ไฟออก115v ปรับ vr ได้ 110 แล้วครับ เปิดเครื่องมีภาพเสียงแล้วครับ
แต่ ซิ้งของ fet fs7km จะร้อนมากครับ กลัวว่าจะพังอีกไม่ทราบร้อนเพราะอะไรครับ
  -วัด c300v มี 2vAC เมื่อปิดเครื่อง ไฟค้างลดลงช้ามากครับ?? ผิดปรกติหรือไม่ครับ
  -ACV ที่ C B+ วัดปรกติครับ ไม่เกิน 1V
เปลี่ยน IC และ FET 2 รอบ แล้วครับ หรือว่า Fet FS7KM ไม่ได้คุณภาพ ซื้ออมรมา 50บ.(ไม่ตรงกับในวงจร แต่เปลี่ยนตามเครื่องที่รับมาครับ)
  - opto มีผล กับ ปัญหานี้หรือไม่ครับ
ช่วยชี้แนะด้วยครับอาจารย์ หรือใครมีประสบการณของเครื่องรุนนี้ ประสบการณ์ผมยังน้อยครับ


[tu2522-LSVteam♥]

วงจรครับ
http://upload.supoj007.com/tv/KONKA/KONKA_R21T2_K2173SZ2_tu2522.pdf

[kaewtawee]

  คุณ Tu2522
    วงจรใหม่นี้ มีเพิ่ม L913  L20 , VD956  1N4148 ขา S ของ fet
และ L914  L20 ที่ขา D ของ fet ใช่ใหมครับ อันนี้ ต้องเพิ่มเข้าไปใช่ใหมครับ??
และ fet อันเดิมใช้ FS7KM ในวงจรใช้ 2SK3116
ต้องอ้างอิงวงจรที่คุณ Tu2522 ให้มาใช่ใหมครับ?? วงจรเก่าที่มีไม่ค่อยตรงกัน


[ลุงเคี้ยง-LSVteam♥]

ทีวี21นิ้วKONKA รุ่นR21T2 ไฟ B+ เท่าไหรครับ (วัดได้ ~115v ผมไม่มีวงจร)
ตอนแรกแก้ปัญหา ไฟ B+ ไม่ออกเปลีย่น FET กับ R ระเบิด,ic tda16846, C ด้าน 300v
 fet= fs7km
  tda 16846
  la769317f
  ver= stv 9302a
  hor= d2102
  -เปลี่ยน R100 โอห์ม กับ 4.7K ที่ขา G และ fet ตัวใหม่(FS7KM) พร้อม ฟิวส์ ไฟออก115v ปรับ vr ได้ 110 แล้วครับ เปิดเครื่องมีภาพเสียงแล้วครับ
แต่ ซิ้งของ fet fs7km จะร้อนมากครับ กลัวว่าจะพังอีกไม่ทราบร้อนเพราะอะไรครับ
  -วัด c300v มี 2vAC เมื่อปิดเครื่อง ไฟค้างลดลงช้ามากครับ?? ผิดปรกติหรือไม่ครับ
  -ACV ที่ C B+ วัดปรกติครับ ไม่เกิน 1V
เปลี่ยน IC และ FET 2 รอบ แล้วครับ หรือว่า Fet FS7KM ไม่ได้คุณภาพ ซื้ออมรมา 50บ.(ไม่ตรงกับในวงจร แต่เปลี่ยนตามเครื่องที่รับมาครับ)
  - opto มีผล กับ ปัญหานี้หรือไม่ครับ
ช่วยชี้แนะด้วยครับอาจารย์ หรือใครมีประสบการณของเครื่องรุนนี้ ประสบการณ์ผมยังน้อยครับ


เปลี่ยนมาใช้ เบอร์ K2056 ไม่ร้อนเลยครับเพียงอุ่นๆ ผมเคยเจอของใดสตาร์ เฟทช็อตเอาเบอร์เดิมใส่ ร้อนถูกไม่ได้เลยครับ  น่าจะเจอของปลอม ครับผมเอาเบอร์ k2056 นี่แหล่ะใส่สบายมากครับลองดู ตัวละ 45-60 บาทแจ๋วจริงๆ หลายปีแล้วไม่กลับ
มา ซ่อมอีกเลย (หรือไปซ่อมที่อื่นก็ไม่รู้นะ)สำหรับเฟทเบอร์นี้ผมมีติดโต๊ะซ่อมไม่เคยขาดครับ

[kaewtawee]

  ลุงเคี้ยง ครับ เบอร์อะไรกันแน่ครับ หาข้อมูลไม่เจอ อีกครั้งครับ
ไฟ 300 ค้าง ลดลงช้า ถ้า C กรองไม่เรียบหรือมีปัญหาเสื่อมจะมีอาการนี้หรือไม่ครับ

[ลุงเคี้ยง-LSVteam♥]

ลุงเคี้ยง ครับ เบอร์อะไรกันแน่ครับ หาข้อมูลไม่เจอ อีกครั้งครับ
ไฟ 300 ค้าง ลดลงช้า ถ้า C กรองไม่เรียบหรือมีปัญหาเสื่อมจะมีอาการนี้หรือไม่ครับ

เบอร์ k2056นี่แหล่ะครับพิมม์ไม่ผิดครับสำหรับอาการที่cกรองไฟไม่เรียบก็ทำให้ร้อนได้ครับ

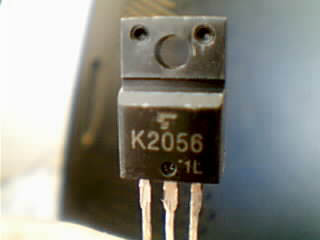

                        เบอร์ k2056ในรูป

[kaewtawee]



 ตอนนี้มีปัญหาซิ้งที่ FET ร้อน ใช้มือจับนานไม่ได้ครับ ต้องรีบดึงมือออก
  ผมกลัวเครื่องตีกลับ ครับ
ตอนนี้ลอง เปลี่ยน C300 ไม่มีผลอะไร และลองเปลี่ยน Fet k2056 แทน ยังร้อนอยู่ครับ
ไม่รู้สเปค เท่าไรครับลุงเคี้ยง กับ fet ตัวนี้


[ลุงเคี้ยง-LSVteam♥]


 ตอนนี้มีปัญหาซิ้งที่ FET ร้อน ใช้มือจับนานไม่ได้ครับ ต้องรีบดึงมือออก
  ผมกลัวเครื่องตีกลับ ครับ
ตอนนี้ลอง เปลี่ยน C300 ไม่มีผลอะไร และลองเปลี่ยน Fet k2056 แทน ยังร้อนอยู่ครับ
ไม่รู้สเปค เท่าไรครับลุงเคี้ยง กับ fet ตัวนี้


สเปคเท่าไรผมก็ไม่ทราบครับ ที่ผมใช้มันไม่ร้อน แล็วซื้อมากี่ตัวล่ะ บางทีก็เจอของไม่ได้คุณภาพก็มีนะผมเอาไปใส่
 กับไดสตาร์ 25นิ้วยังไม่ร้อนเลยเพียงอุ่นๆนะ หรืออาจจะมีอุปกร ในแผงเสื่อม หรือ เฟทปั๊มเบอร์มา ก็เป็น
ได้ครับ ลองเปลี่ยนตัวใหม่ดู (ผมเคยสั่งภาคขยายเสียง 500Wจาก nte มาใช้ครับมันร้อนอยู่ตัวเดียวถูกไม่ได้พอเปลี่ยนตัวใหม่หายร้อนครับ ก็ไม่ได้โทษคนทำขายหรอกครับก็รู้ๆกันอยู่เรื่องอะหลั่ยในบ้านเราครับ) อย่าไปซีเรียดมันครับ

[kaewtawee]

ผมซื้อมาแค่2ตัวเองครับ
C300 คายประจุช้า..ปรกติหรือไม่ครับ?


[kaewtawee]

อาการยังไม่หายครับ  สงสัยต้องโละอุปกรณ์อีกสักรอบ

[kaewtawee]

เปลี่ยนอุปกรณ์ตามวงจรใช้ได้ แต่ซิ้งของ fet ร้อนครับ ตอนนี้เครื่องตีกลับมาอีก เช็คดูพบ ฟิวส์ขาดดำ(ฟิวส์แก้ว 2แอม แบบธรรมดาครับ)
 ตรวจสอบอุปกรณ์และวัดไฟปรกติ ใส่ฟิวส์แบบเดิมอีก ลองเครื่อง 4ชม.แล้วปิดฝาเครื่อง เทสอีก 5ชม. ไม่เป็นไร แต่ซิ้งร้อน คิดว่าฟิวส์ขาดเกิดจากอะไรครับ??
(ฟิวส์ขาดช้า ขึ้นต้นด้วยตัว Tใช่ใหมครับ??)


[ลุงเคี้ยง-LSVteam♥]

เปลี่ยนอุปกรณ์ตามวงจรใช้ได้ แต่ซิ้งของ fet ร้อนครับ ตอนนี้เครื่องตีกลับมาอีก เช็คดูพบ ฟิวส์ขาดดำ(ฟิวส์แก้ว 2แอม แบบธรรมดาครับ)
 ตรวจสอบอุปกรณ์และวัดไฟปรกติ ใส่ฟิวส์แบบเดิมอีก ลองเครื่อง 4ชม.แล้วปิดฝาเครื่อง เทสอีก 5ชม. ไม่เป็นไร แต่ซิ้งร้อน คิดว่าฟิวส์ขาดเกิดจากอะไรครับ??
(ฟิวส์ขาดช้า ขึ้นต้นด้วยตัว Tใช่ใหมครับ??)


ฟิวล์ที่ใช้ไม่ควรต่ำกว่า 3.5A ขึ้นไปไม่อย่างนั้นเดี๋ยวจะหลงทาง โดยไม่รู้ตัวครับซึ่งมีตัวอย่าง มาแล้วครับในกระทู้เก่า
