SONY KA-PG21P42 อาการไฟ+300 มีแต่ไฟ+110 ที่ขาC ฮอร์ไม่มี

[Ptn-LSVteam♥]

วงจรไม่ตรงกับอุปกรณ์อ่ะครับ คนละแท่นรึเปล่าเอ่ย งงครับ

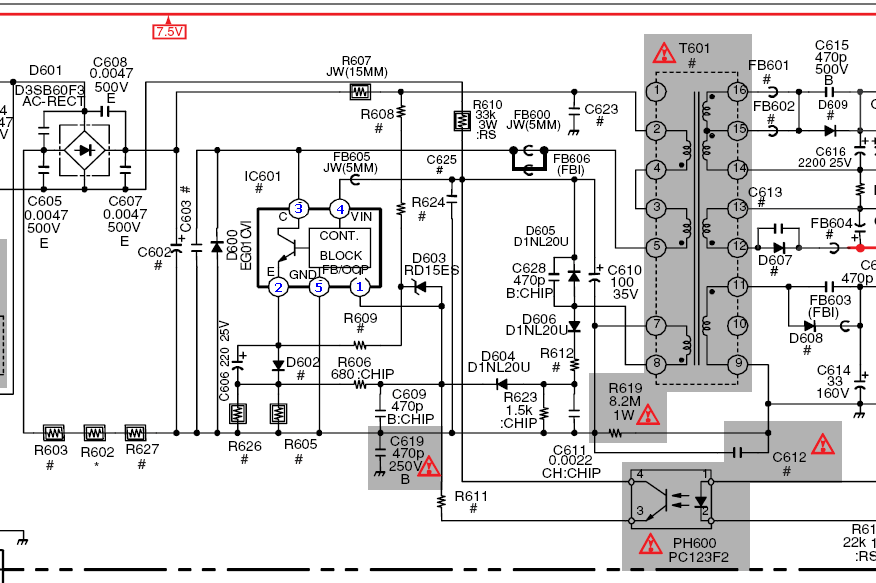

วงจรตรงรุ่นแต่พบจุดบกพร่องของตำแหน่งขาไอซี 601 พิมพ์ผิดนะครับ
 (แท่น BG2T มีหลายรุ่นที่วงจรระบุตำแหน่งขาใช้งานผิด)
วงจรด้านล่างแก้ไขตำแหน่งของขาไอซีให้ใหม่

[Ptn-LSVteam♥]

   c625  มีค่าเท่าไร

เครื่องรุ่นไหนครับ  ถ้ารุ่น  KV-PG21P42  C625  เว้นไว้ครับ

[supertiger]

HA21P52 ครับ c625 เป็นแบบsmdครับผมเช็คแล้วช็อดแล้วไม่ทราบค่าช่วยแนะนำหน่อยครับ

[anatomy2]

ต้องขอขอบคุณ อาจารย์ Ptnมากๆครับสำหรับวงจร

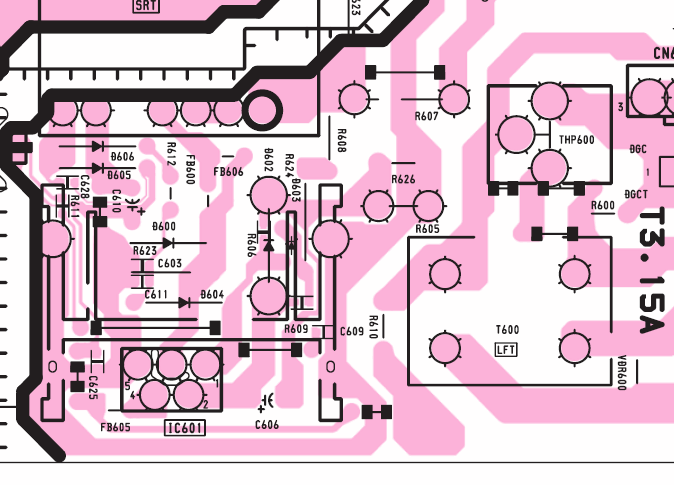

ส่วนอาจารย์ supertiger C625 ไม่มีครับมีแต่ลายปริ้นเฉยๆแต่ไม่มีตัว C CHIP ใส่มาครับ
อาจารย์ TRT ครับ โหลดด้านหลังหม้อแปลงสวิตช์ชิ่ง ผมวัดไดโอดทุกจุด ไม่ช๊อตครับ วัดคร่อมC แรงต่ำทุกตัวก็ไม่ช๊อตครับปกติหมดเลย ส่วน TR HOR นั้นผมถอดออกมาวัดตั้งแต่ก่อนจะเสียบไฟก่อนซ่อมแล้วครับวัด TR HOR
ก็ไม่เสียน่ะครับแล้วก็ยังไม่ได้ใส่เข้าไปด้วยครับตอนซ่อมถอดออกมาเก็บไว้และครับ หุหุ  ผมว่าจะลองเปลี่ยน STR ดูจะดีไหมครับ หรือว่ายังไม่เปลี่ยนดีครับ ชี้แนะทีครับ

[supertiger]

ขอบคุณครับผม
เดี๋ยวลองเปลี่ยนก่อนจะรายงานให้ทราบครับ

[TRT]

ขอโทษทีเข้ามาช้าไปหน่อยครับ
         ถ้าคุณพี่เช็คทางด้านหลังหม้อแปลง Switching แล้วปกติ ก็ให้เช็คอุปกรณ์ต่างๆ ในภาคจ่ายไฟด้วยนะครับ และถ้าปกติหมด ( พวก R,C,D ) ก็ควรเปลี่ยน STR แล้วละครับ

[anatomy2]

เดี๋ยวผมจะไปซื้อวันนี้ครับยังไงได้ผลยังผมจะแจ้งให้อาจารย์ทราบครับ


[ถาวร-LSVteam]

วัดไฟขา4มันสิครับมีกี่Vต่ำกว่า18 ไม่ทำงาน ถ้าสวิงมีโหลดช๊อต

[anatomy2]

วัดโดยลอยขา 4 ได้แรงดัน เริ่มตั้งแต่44 V เพื่มขึ้นเรื่อยๆจนถึง55Vคงตัวครับ
แล้วพอบัดกรีขา4ลงไปแล้วทำการวัด ได้0 โวลท์เลยอ่ะครับควรทำยังไงดีครับชี้แนะทีครับอาจารย์ทุกท่าน
ขอบคุณล่วงหน้าครับ

[sombat2516]

ต้องเปลี่ยนใหม่แล้วละครับ

[anatomy2]

ถ้าอาจารย์ยืนยันผมก็จะทำการเปลี่ยนพรุ่งนี้แจ้งผลครับ
ขอบคุณล่วงหน้าครับ

[anatomy2]

เปลี่ยน STR F6707A เรียบร้อยครับ เปิดติดแล้วสรุปว่า STR เสียครับ
ต้องขอขอบคุณอาจารย์ทุกท่านที่ให้ความรู้แก่ผมครับ
