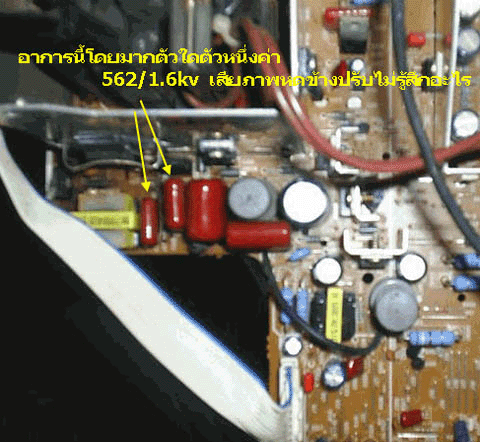

วงจร Pin amp จะอยู่ใกล้ๆกับฟลายแบ็คครับ
- อาการ เปิดเครื่องแล้วหน้าจอหด, เว้าด้านข้าง โดยที่ภาพทางแนวตั้งปกติ
หากวิเคราะห์อาการเสียแล้ว
วงจร H-Size ทำงานผิดปกติ ซึ่งวงจรส่วนนี้จะใช้ทรานซิสเตอร์เป็นหลัก โดยจะเป็นทรานซิสเตอร์ที่อยู่ใกล้ๆกับฟลายแบคเสมอทุกเครื่อง
บางยี่ห้ออาจใช้ Mosfet- การซ่อม ลำดับแรกให้มองหาทรานซิสเตอร์ตัวที่กล่าวไว้ตอนต้นก่อน โดยเฉพาะจุดบัดกรีพบว่าหลุดหลวมบ่อยมากๆ
แล้ววัดทรานซิสเตอร์ตัวนี้ด้วยว่าปกติอยู่หรือไม่
- จากนั้นเช็ค R ที่ต่ออยู่ที่ขา E ของ ทรานซิสเตอร์ตัวนี้ด้วยว่า ยืดค่า ,ขาด หรือไม่ และควรเช็ค ทรานซิสเตอร์ใกล้เคียงด้วยว่า
ปกติอยู่หรือไม่
