esom
member
คะแนน 1
 ออฟไลน์
กระทู้: 178
|
 |
« เมื่อ: กุมภาพันธ์ 03, 2008, 03:00:42 pm » |
|
มีอาการดังนี้ครับเปิดเครื่องมาประมาณ 3 นาที เครื่องก็ดับไป ต้องทิ้งไว้สักพักเปิดใหม่ถึงจะติดพอติดแล้วอีกประมาณ 3 นาทีก็ดับอีก ไม่ทราบเป็นที่อะไรช่วยชี้แนะด้วยครับ   |
|
|
|
|
บันทึกการเข้า
|
|
|
|
tonson99
วีไอพี
member
คะแนน 6
ออฟไลน์
กระทู้: 166
tonson99
|
|
« ตอบ #1 เมื่อ: กุมภาพันธ์ 03, 2008, 04:24:56 pm » |
|
ไม่แน่ใจว่ารุ่นเดียวกับที่เคยเจอหรือป่าวนะครับ R520 R521 ยืดค่าครับ
|
|
|
|
|
บันทึกการเข้า
|
|
|
|
ome
member
คะแนน 1
ออฟไลน์
กระทู้: 187
|
|
« ตอบ #2 เมื่อ: กุมภาพันธ์ 03, 2008, 05:05:51 pm » |
|
ไม่แน่ใจว่ารุ่นเดียวกับที่เคยเจอหรือป่าวนะครับ R520 R521 ยืดค่าครับ
ขอสนับสนุนความคิดเห็นนี้ครับ เคยเจออาการนี้ อย่าแปลกใจที่ในวงจรไมค่าบอกเอาไว้ครับ
ให้คุณถอด R ทั้ง2ตัวนี้ออกแล้ววัดค่าดู(2ตัวนี้ค่าจะเท่ากัน)เคยเจอ 6โอมห์ หา4โอมห์มาใส่ ดูเป็นวันก็ไม่ตัดครับ
|
|
|
|
|
บันทึกการเข้า
|
|
|
|
esom
member
คะแนน 1
ออฟไลน์
กระทู้: 178
|
|
« ตอบ #3 เมื่อ: กุมภาพันธ์ 03, 2008, 07:48:00 pm » |
|
ไม่แน่ใจว่ารุ่นเดียวกับที่เคยเจอหรือป่าวนะครับ R520 R521 ยืดค่าครับ
ขอสนับสนุนความคิดเห็นนี้ครับ เคยเจออาการนี้ อย่าแปลกใจที่ในวงจรไมค่าบอกเอาไว้ครับ
ให้คุณถอด R ทั้ง2ตัวนี้ออกแล้ววัดค่าดู(2ตัวนี้ค่าจะเท่ากัน)เคยเจอ 6โอมห์ หา4โอมห์มาใส่ ดูเป็นวันก็ไม่ตัดครับ
R ทั้งสองตัวนี้อยู่แถวไหนครับ ถ้าไม่รบกวนจนเกินไปขอวงจรที่ R 2 ตัวนี้อยู่ด้วย เพราะผมหาที่ลายปริ้นแล้วไม่เจอครับ เดี่ยวผมจะไปลองหาใหม่อีกที |
|
|
|
|
บันทึกการเข้า
|
|
|
|
ntt♥
กลุ่มสนับสนุนLSV+มีน้ำใจ
member
คะแนน 287
ออฟไลน์
กระทู้: 848
|
|
« ตอบ #4 เมื่อ: กุมภาพันธ์ 03, 2008, 09:18:37 pm » |
|
ไม่ทราบแท่นเครื่องครับ R520 R521ยืดค่าเป็นแท่น MX5Z อยู่ทางเดิน B+ไปหาฟลายแบ็ค IC TDA9381 สงสัยน่าจะเป็นแท่นMX3 ต้องบอกเบอร์ไอซีจึงจะทราบได้
|
|
|
|
|
บันทึกการเข้า
|
|
|
|
pradung
member
คะแนน 6
ออฟไลน์
กระทู้: 226
|
|
« ตอบ #5 เมื่อ: กุมภาพันธ์ 03, 2008, 09:56:34 pm » |
|
TC21V50 ชื่อ แท่น MX3 ครับ
|
|
|
|
|
บันทึกการเข้า
|
|
|
|
esom
member
คะแนน 1
ออฟไลน์
กระทู้: 178
|
|
« ตอบ #6 เมื่อ: กุมภาพันธ์ 04, 2008, 05:32:17 pm » |
|
ไม่ทราบแท่นเครื่องครับ R520 R521ยืดค่าเป็นแท่น MX5Z อยู่ทางเดิน B+ไปหาฟลายแบ็ค IC TDA9381 สงสัยน่าจะเป็นแท่นMX3 ต้องบอกเบอร์ไอซีจึงจะทราบได้
ประกอบด้วยไอซีเบอร์ AN5607NK AN5858K และเวอร์เบอร์ TA8403K ครับ แต่ผมหา R ทั้ง 2 ตัวแล้วไม่เจอ รุ่นนี้ภาคพาวเวอร์จะแยกต่างหากสามารถถอดออกมาเช็คได้ ช่วยชี้แนะต่อด้วยครับ |
|
|
|
|
บันทึกการเข้า
|
|
|
|
pradung
member
คะแนน 6
ออฟไลน์
กระทู้: 226
|
|
« ตอบ #7 เมื่อ: กุมภาพันธ์ 04, 2008, 09:40:56 pm » |
|
วงจรเข้าไปดูที่ Eclub 2007.com ครับ
|
|
|
|
|
บันทึกการเข้า
|
|
|
|
ถาวร-LSVteam
.กลุ่มผู้มีน้ำใจงาม.
member
คะแนน 955
ออฟไลน์
กระทู้: 7987
|
|
« ตอบ #8 เมื่อ: กุมภาพันธ์ 05, 2008, 01:10:19 pm » |
|
MX2ครับรุ่นนี้
|
|
|
|
|
บันทึกการเข้า
|
ยังสร้างความฉิบหายให้ประเทศไทยไมพอกันอีกหรือ
ผู้ใดคิดร้ายให้ร้ายพระองค์ มันจงพินาจฉิบหายในเวลาอันใกล้
|
|
|
esom
member
คะแนน 1
ออฟไลน์
กระทู้: 178
|
|
« ตอบ #9 เมื่อ: กุมภาพันธ์ 05, 2008, 08:08:23 pm » |
|
ไม่ทราบแท่นเครื่องครับ R520 R521ยืดค่าเป็นแท่น MX5Z อยู่ทางเดิน B+ไปหาฟลายแบ็ค IC TDA9381 สงสัยน่าจะเป็นแท่นMX3 ต้องบอกเบอร์ไอซีจึงจะทราบได้
รุ่นนี้ R 520 อยู่ใกล้กับไอซีเวอร์ครับ มีค่า 18 k แต่ R 521ยังไม่เจอ ขอยืนยันว่าเป็นแท่น MX2 ครับ ช่วยชี้แนะต่อด้วยเจ้าของเครื่องมาตามแล้วครับ |
|
|
|
|
บันทึกการเข้า
|
|
|
|
ถาวร-LSVteam
.กลุ่มผู้มีน้ำใจงาม.
member
คะแนน 955
ออฟไลน์
กระทู้: 7987
|
|
« ตอบ #10 เมื่อ: กุมภาพันธ์ 05, 2008, 08:37:21 pm » |
|

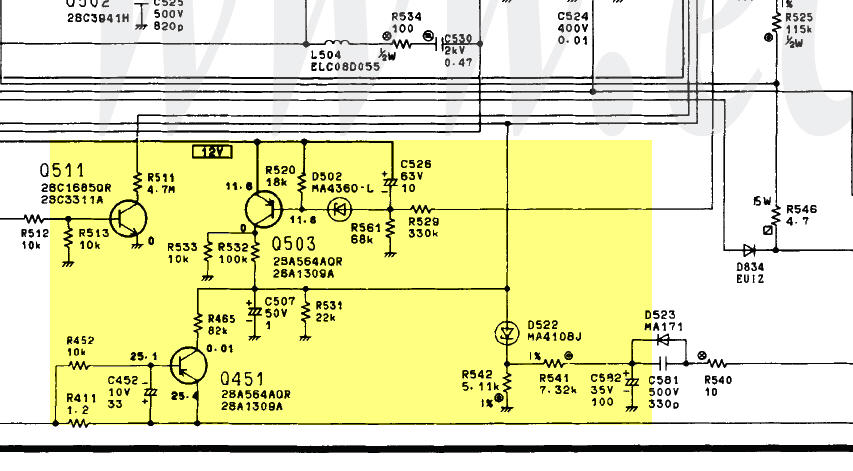

เปลี่ยนCที่มันเน่าตรงวงจรโปรเท็ค และเปลี่ยนTRโปรเท็คซะ
|
|
|
|
|
บันทึกการเข้า
|
ยังสร้างความฉิบหายให้ประเทศไทยไมพอกันอีกหรือ
ผู้ใดคิดร้ายให้ร้ายพระองค์ มันจงพินาจฉิบหายในเวลาอันใกล้
|
|
|
esom
member
คะแนน 1
ออฟไลน์
กระทู้: 178
|
|
« ตอบ #11 เมื่อ: กุมภาพันธ์ 08, 2008, 09:44:11 pm » |
|
เปลี่ยนCที่มันเน่าตรงวงจรโปรเท็ค และเปลี่ยนTRโปรเท็คซะ
C และ TR ของโปรเทครุ่นนี้อยู่ตรงไหนครับ ช่วยชี้ในวงจรด้วย อ่อนประสบการณ์ครับ |
|
|
|
|
บันทึกการเข้า
|
|
|
|
ถาวร-LSVteam
.กลุ่มผู้มีน้ำใจงาม.
member
คะแนน 955
ออฟไลน์
กระทู้: 7987
|
|
« ตอบ #12 เมื่อ: กุมภาพันธ์ 09, 2008, 08:09:56 am » |
|
|
|
|
|
|
บันทึกการเข้า
|
ยังสร้างความฉิบหายให้ประเทศไทยไมพอกันอีกหรือ
ผู้ใดคิดร้ายให้ร้ายพระองค์ มันจงพินาจฉิบหายในเวลาอันใกล้
|
|
|
esom
member
คะแนน 1
ออฟไลน์
กระทู้: 178
|
|
« ตอบ #13 เมื่อ: กุมภาพันธ์ 13, 2008, 09:39:14 pm » |
|
ผมเปลี่ยน C และ TR ที่คุณ e21xeq บอกทุกตัวแล้ว ตามวงจรที่ส่งให้ ยังอาการเดิมครับ คือดูได้ประมาณ 3 นาที ตัด ตอนตัด LED หน้าเครื่องไม่ได้ติดค้างนะครับ มันดับวูบไปเลย ช่วยชี้แนะต่อด้วย เจ้าของมาตามหลายวันแล้ว |
|
|
|
|
บันทึกการเข้า
|
|
|
|
yongtv
member
คะแนน 4
ออฟไลน์
กระทู้: 88
|
|
« ตอบ #14 เมื่อ: กุมภาพันธ์ 13, 2008, 09:51:11 pm » |
|
ตอนวูบดับวัดไฟหลักๆดูก่อนครับ ไฟตรงไหนตกตรงไหนเกินบอกด้วยครับ เพื่อนๆจะได้ช่วยกันวิเคราะครับ  |
|
|
|
|
บันทึกการเข้า
|
|
|
|
BMW
วีไอพี
member
คะแนน 25
ออฟไลน์
กระทู้: 401
ทานตะวัน
|
|
« ตอบ #15 เมื่อ: กุมภาพันธ์ 14, 2008, 08:28:49 am » |
|
เช็ค+Bให้ได้ตามวงจร.....
.....ลอยออกทีละตัวก็จะรู้ปัญหามาจากไหนครับ
|
|
|
|
|
บันทึกการเข้า
|
|
|
|
ถาวร-LSVteam
.กลุ่มผู้มีน้ำใจงาม.
member
คะแนน 955
ออฟไลน์
กระทู้: 7987
|
|
« ตอบ #16 เมื่อ: กุมภาพันธ์ 14, 2008, 08:31:51 am » |
|
ล้างปริ้นด้วย คลาบน้ำยามันชื้นที่ปริ้นจับอาบน้ำก่อน
|
|
|
|
|
บันทึกการเข้า
|
ยังสร้างความฉิบหายให้ประเทศไทยไมพอกันอีกหรือ
ผู้ใดคิดร้ายให้ร้ายพระองค์ มันจงพินาจฉิบหายในเวลาอันใกล้
|
|
|
Ptn-LSVteam♥
.กลุ่มผู้มีน้ำใจงาม.
member
คะแนน 780
ออฟไลน์
กระทู้: 2770
|
|
« ตอบ #17 เมื่อ: กุมภาพันธ์ 14, 2008, 08:40:54 am » |
|
ล้างปริ้นด้วย คลาบน้ำยามันชื้นที่ปริ้นจับอาบน้ำก่อน
 แท่นนี้ทุกเครื่องซ่อมอาการโปรเทคต้องล้างบอร์ดด้วยครับ |
|
|
|
|
บันทึกการเข้า
|
AV Electronic Pattani.
|
|
|
esom
member
คะแนน 1
ออฟไลน์
กระทู้: 178
|
|
« ตอบ #18 เมื่อ: กุมภาพันธ์ 15, 2008, 06:37:23 pm » |
|
ล้างปริ้นด้วย คลาบน้ำยามันชื้นที่ปริ้นจับอาบน้ำก่อน
ล้างแล้วครับ ยังเหมือนเดิม ช่วยชี้แนะต่อด้วย |
|
|
|
|
บันทึกการเข้า
|
|
|
|
boonyun
member
คะแนน 1
ออฟไลน์
กระทู้: 162
|
|
« ตอบ #19 เมื่อ: กุมภาพันธ์ 16, 2008, 01:49:36 pm » |
|
การที่ led ที่หน้าเครี้องไม่ติดค้างแสดงว่าภาคจ่ายไฟยังทำงานไม่ใด้ ปลดฮอร์ ต่อหลอดไฟ ซอ่มภาคจ่ายไฟก่อนดีกว่าครับดูว่าไฟ 100ก่วาจ่ายนิ่งหรือยัง ทำตามขั้นตอนทีละขั้น มีประโยชน์ กว่าจะเจาะหาตัวเสียครับ
|
|
|
|
|
บันทึกการเข้า
|
|
|
|
esom
member
คะแนน 1
ออฟไลน์
กระทู้: 178
|
|
« ตอบ #20 เมื่อ: กุมภาพันธ์ 18, 2008, 09:25:54 pm » |
|
การที่ led ที่หน้าเครี้องไม่ติดค้างแสดงว่าภาคจ่ายไฟยังทำงานไม่ใด้ ปลดฮอร์ ต่อหลอดไฟ ซอ่มภาคจ่ายไฟก่อนดีกว่าครับดูว่าไฟ 100ก่วาจ่ายนิ่งหรือยัง ทำตามขั้นตอนทีละขั้น มีประโยชน์ กว่าจะเจาะหาตัวเสียครับ
ตอนนี้ผมปลดฮอร์ ต่อหลอดแล้วครับ วัดไฟระหว่างขา E กับ C ได้ 90 โวลล์ครับ หลอดไฟสว่างประมาณ 10 นาที แล้วดับครับ แสดง่วาเป็นที่ภาคจ่ายไฟใช่ไหมครับ แต่ผมยังหาตัวเสียที่ภาคจ่ายไฟไม่เจอเลย ช่วยหาแนวทางให้ด้วยครับ |
|
|
|
|
บันทึกการเข้า
|
|
|
|
boon28
member
คะแนน 25
ออฟไลน์
กระทู้: 407
|
|
« ตอบ #21 เมื่อ: กุมภาพันธ์ 19, 2008, 08:20:29 am » |
|
เปลี่ยนซีภาคจ่ายไฟให้หมดก่อน
|
|
|
|
|
บันทึกการเข้า
|
|
|
|
hs8ezk
member
คะแนน 1
ออฟไลน์
กระทู้: 16
|
|
« ตอบ #22 เมื่อ: กุมภาพันธ์ 19, 2008, 10:33:21 am » |
|
ขอตอบหน่อยครับ อาการนี้ท่านลองเช็ค Q804 #c1984 และ D824 #ma4062h
หรือยัง ic str-s6707 ยังไม่ต้องเปลี่ยน zener d824 6.2 v วัดไม่เสียแต่มันยืดค่า
อาการนี้หายากผมหาอยู่เป็นเดือน ลองดูเผื่อว่าตัวเสียตรงกัน ยินดีที่ได้ช่วยเหลือเพื่อน
สมาชิกครับ ได้ผลอย่างไรแจ้งให้ทราบด้วย
|
|
|
|
|
บันทึกการเข้า
|
|
|
|
hs8ezk
member
คะแนน 1
ออฟไลน์
กระทู้: 16
|
|
« ตอบ #23 เมื่อ: กุมภาพันธ์ 19, 2008, 11:00:07 am » |
|
ต่ออีกนิด ให้วัดไฟคร่อม zener 6.2 v ตอนที่เครื่องทำงานถ้าได้มากกว่านี้ zener เสียชัวร์
เปลี่ยนคู่กับ c1984 แถม zener d804 อีกตัว
ขอโชคดีจงมีแด่ท่านครับ
|
|
|
|
|
บันทึกการเข้า
|
|
|
|
pana_pan
Full Member
member
คะแนน 63
ออฟไลน์
กระทู้: 277
ตอบผิด-ถูก อย่าว่ากัน ลองดูก่อนไม่เสียหาย ครับ
|
|
« ตอบ #24 เมื่อ: กุมภาพันธ์ 19, 2008, 01:17:00 pm » |
|
แท่นนี้เป้นแท่น MX-2 บอกว่าตอนดับ Led.หน้า เครื่องไม่ติด ....ณ.ตอนนั้น +B ยังอยู่ 140 Volts ไหม ครับ
##### ลองแยก Supply ออกมา แล้ว Jump ขา 2-3 เข้าด้วยกันที่ตำแหน่งของ Connector P 81 ครับ จะคร่อม หลอดหรือไม่ก็สุดแล้วแต่ ถ้าเปิดลองนานๆแล้วไม่ตัด แสดงว่า Supply ดี ครับ ####
ลองดู เท่านี้ ก่อน ครับ แล้วจะค่อยๆ ผลัดกันแวะมา กับเพื่อนๆครับ
|
|
|
|
|
บันทึกการเข้า
|
|
|
|
prom jantapho
.กลุ่มผู้มีน้ำใจงาม.
member
คะแนน 413
ออฟไลน์
กระทู้: 4845
ทำดีเท่าที่ทำได้
|
|
« ตอบ #25 เมื่อ: กุมภาพันธ์ 19, 2008, 02:55:21 pm » |
|
เอ่อแล้ว R-ABL ดูหรือยังครับ นอกจากนี้เคยเจอปัญหาคือไอซีเวอร์เสียครับ
|
|
|
|
|
บันทึกการเข้า
|
สามารถติดต่อได้ที่ 0841987970
|
|
|
hs8ezk
member
คะแนน 1
ออฟไลน์
กระทู้: 16
|
|
« ตอบ #26 เมื่อ: กุมภาพันธ์ 20, 2008, 08:02:48 am » |
|
เจ้าของกระทู้หายไปไหนแล้ว ไม่ทราบว่าปิดบัญชีหรือยัง |
|
|
|
|
บันทึกการเข้า
|
|
|
|
esom
member
คะแนน 1
ออฟไลน์
กระทู้: 178
|
|
« ตอบ #27 เมื่อ: กุมภาพันธ์ 23, 2008, 11:53:09 am » |
|
ต่ออีกนิด ให้วัดไฟคร่อม zener 6.2 v ตอนที่เครื่องทำงานถ้าได้มากกว่านี้ zener เสียชัวร์
เปลี่ยนคู่กับ c1984 แถม zener d804 อีกตัว
ขอโชคดีจงมีแด่ท่านครับ
ขอบคุณทุกท่านที่ให้คำแนะนำ ตกลงว่า TR (C1984) เสียครับ เปล่ยนไปใช้ได้ปกติไม่ตัด แต่ตัว TR เองร้อนมากจากการจับดูหลังปิดเครื่องแล้ว ผมกลัวว่ามันจะเสียอีก |
|
|
|
|
