narongpai
member
คะแนน 1
ออฟไลน์
กระทู้: 57
ประสบการณ์และความสามารถได้มาจากการลงมือทำ
|
![](https://www.ubmthai.com/leksoundsmf3/Themes/default/images/post/xx.gif) |
« ตอบ #87 เมื่อ: เมษายน 22, 2008, 11:24:48 AM » |
|
วงจรBalance Input ยังลงอุปกรณ์ไม่ครบกะว่าก่อนวันหยุดสงกรานต์จะสั่งอะไหล่ครับ.
วงจร Balance input ตัวนี้มีลายวงจร และ PCB หรือป่าวครับผมกำลังอยากได้อยู่เลยผมเองก้ทำบอรค์ TR07 2U อยู่เหมือนกันครับถ้ามีขอหน่อยนะครับ ส่งวงจรไปให้แล้วได้รับหรือยังครับ ผมได้รับเอกสารรายละเอียดของวงจรและลายวงจรเรียบร้อยแล้วครับได้รับตอนบ่ายวันจันทร์ครับ ขอบคุณมากครับแล้วผมจะลองทำดูครับ ได้ผลอย่างไร เดี๋ยวผมมาแจ้งผลให้ทราบนะครับ ขอบคุณมากครับ คุณมีชัย ผมคงต้องขอคำชี้แนะอีกเยอะครับ ![Lips Sealed](https://www.ubmthai.com/leksoundsmf3/Smileys/default/lipsrsealed.gif)
|
|
|
บันทึกการเข้า
|
|
|
|
narongpai
member
คะแนน 1
ออฟไลน์
กระทู้: 57
ประสบการณ์และความสามารถได้มาจากการลงมือทำ
|
![](https://www.ubmthai.com/leksoundsmf3/Themes/default/images/post/xx.gif) |
« ตอบ #88 เมื่อ: เมษายน 22, 2008, 01:05:22 PM » |
|
แล้ววงจร Balance input ตัวนี้ใช้ไฟกี่ V ครับขอคำชี้แนะด้วยครับ
|
|
|
บันทึกการเข้า
|
|
|
|
Somtick
member
คะแนน 13
ออฟไลน์
กระทู้: 398
|
![](https://www.ubmthai.com/leksoundsmf3/Themes/default/images/post/xx.gif) |
« ตอบ #89 เมื่อ: เมษายน 22, 2008, 11:29:17 PM » |
|
แล้ววงจร Balance input ตัวนี้ใช้ไฟกี่ V ครับขอคำชี้แนะด้วยครับ
ใช้ไฟAC 12 - 0 - 12 โวลท์ครับ
|
|
|
บันทึกการเข้า
|
|
|
|
narongpai
member
คะแนน 1
ออฟไลน์
กระทู้: 57
ประสบการณ์และความสามารถได้มาจากการลงมือทำ
|
![](https://www.ubmthai.com/leksoundsmf3/Themes/default/images/post/xx.gif) |
« ตอบ #90 เมื่อ: เมษายน 23, 2008, 06:24:36 PM » |
|
|
|
|
บันทึกการเข้า
|
|
|
|
Somtick
member
คะแนน 13
ออฟไลน์
กระทู้: 398
|
![](https://www.ubmthai.com/leksoundsmf3/Themes/default/images/post/xx.gif) |
« ตอบ #91 เมื่อ: เมษายน 23, 2008, 08:55:07 PM » |
|
แล้ววงจร Balance input ตัวนี้ใช้ไฟกี่ V ครับขอคำชี้แนะด้วยครับ
ใช้12 โวลท์ หรือ 15โวลท์ก็ได้เหมือนกันครับ ...
|
|
|
บันทึกการเข้า
|
|
|
|
Somtick
member
คะแนน 13
ออฟไลน์
กระทู้: 398
|
![](https://www.ubmthai.com/leksoundsmf3/Themes/default/images/post/xx.gif) |
« ตอบ #92 เมื่อ: พฤษภาคม 07, 2008, 03:59:02 PM » |
|

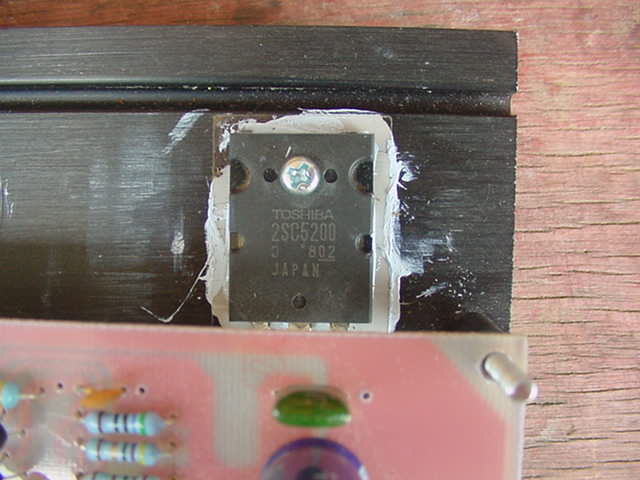

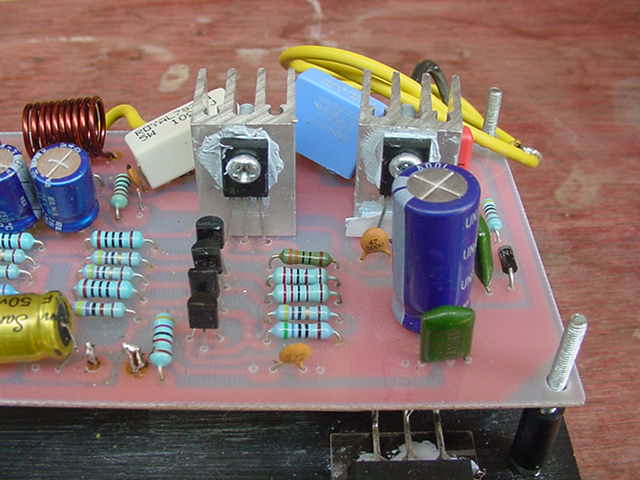

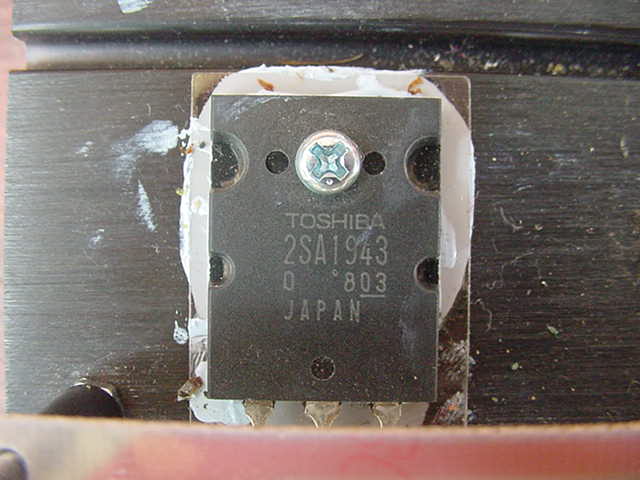

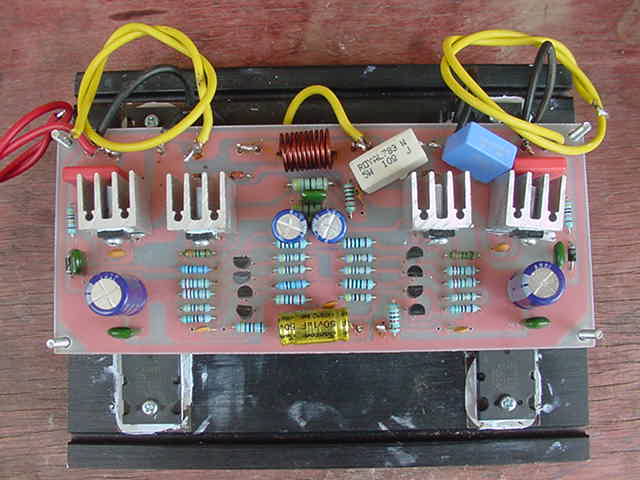

แนะนำวงจรให้หลานผมทำสำหรับTR 07 2U ทำแล้วไม่มีปัญหาครับ ดังมีเสียงปกติครับ ![ฉงน](https://www.ubmthai.com/leksoundsmf3/Smileys/default/shocked2.gif)
|
|
|
บันทึกการเข้า
|
|
|
|
Somtick
member
คะแนน 13
ออฟไลน์
กระทู้: 398
|
![](https://www.ubmthai.com/leksoundsmf3/Themes/default/images/post/xx.gif) |
« ตอบ #93 เมื่อ: พฤษภาคม 07, 2008, 04:06:28 PM » |
|
ตอนนี้ให้ลองไฟต่ำๆ ไปก่อนลองไฟบวกลบ 30โวลท์ใช้ลำโพง12นิ้ว(ลูกเต๋า) ดังดีครับ ![เยี่ยมมาก](https://www.ubmthai.com/leksoundsmf3/Smileys/default/smiley4.gif)
|
|
|
บันทึกการเข้า
|
|
|
|
DTS99
member
คะแนน 0
ออฟไลน์
กระทู้: 110
อยาก ทำ ก็ทำเลย
|
![](https://www.ubmthai.com/leksoundsmf3/Themes/default/images/post/xx.gif) |
« ตอบ #94 เมื่อ: พฤษภาคม 07, 2008, 05:17:32 PM » |
|
ตอนนี้ให้ลองไฟต่ำๆ ไปก่อนลองไฟบวกลบ 30โวลท์ใช้ลำโพง12นิ้ว(ลูกเต๋า) ดังดีครับ ![เยี่ยมมาก](https://www.ubmthai.com/leksoundsmf3/Smileys/default/smiley4.gif) ใช้เฟส แค่ 2 คู่ ได้เหรอ ครับ ไฟ 50v 8A ได้ไหม ครับ แล้วเรื่อง ราคาล่ะครับเท่าไรครับ ราคารวมอ่ะครับ อยากรู้จัง ![ฉงน](https://www.ubmthai.com/leksoundsmf3/Smileys/default/shocked2.gif)
|
|
|
บันทึกการเข้า
|
DOLBY DIGITAL 8.1 Ch (2000Wrms /8ch + Sub woofer 1000Wrms/1ch)
|
|
|
Somtick
member
คะแนน 13
ออฟไลน์
กระทู้: 398
|
![](https://www.ubmthai.com/leksoundsmf3/Themes/default/images/post/xx.gif) |
« ตอบ #95 เมื่อ: พฤษภาคม 08, 2008, 06:25:48 AM » |
|
ตอนนี้ให้ลองไฟต่ำๆ ไปก่อนลองไฟบวกลบ 30โวลท์ใช้ลำโพง12นิ้ว(ลูกเต๋า) ดังดีครับ ![เยี่ยมมาก](https://www.ubmthai.com/leksoundsmf3/Smileys/default/smiley4.gif) ใช้เฟส แค่ 2 คู่ ได้เหรอ ครับ ไฟ 50v 8A ได้ไหม ครับ แล้วเรื่อง ราคาล่ะครับเท่าไรครับ ราคารวมอ่ะครับ อยากรู้จัง ![ฉงน](https://www.ubmthai.com/leksoundsmf3/Smileys/default/shocked2.gif) ไหวครับตั้ง8A ส่วนเรื่องราคาเดี๋ยวจะไปรวมมาให้นะครับ รอวันว่างๆก่อน... ![Sad](https://www.ubmthai.com/leksoundsmf3/Smileys/default/sad.gif)
|
|
|
บันทึกการเข้า
|
|
|
|
DTS99
member
คะแนน 0
ออฟไลน์
กระทู้: 110
อยาก ทำ ก็ทำเลย
|
![](https://www.ubmthai.com/leksoundsmf3/Themes/default/images/post/xx.gif) |
« ตอบ #96 เมื่อ: พฤษภาคม 09, 2008, 08:47:03 PM » |
|
ตอนนี้ให้ลองไฟต่ำๆ ไปก่อนลองไฟบวกลบ 30โวลท์ใช้ลำโพง12นิ้ว(ลูกเต๋า) ดังดีครับ ![เยี่ยมมาก](https://www.ubmthai.com/leksoundsmf3/Smileys/default/smiley4.gif) ใช้เฟส แค่ 2 คู่ ได้เหรอ ครับ ไฟ 50v 8A ได้ไหม ครับ แล้วเรื่อง ราคาล่ะครับเท่าไรครับ ราคารวมอ่ะครับ อยากรู้จัง ![ฉงน](https://www.ubmthai.com/leksoundsmf3/Smileys/default/shocked2.gif) ไหวครับตั้ง8A ส่วนเรื่องราคาเดี๋ยวจะไปรวมมาให้นะครับ รอวันว่างๆก่อน... ![Sad](https://www.ubmthai.com/leksoundsmf3/Smileys/default/sad.gif) TR07 นี้ กับ ของ อ.น้อย เหมือนกันไหมครับ การปรับแต่ง เพิ่งรู้ว่าตอนวัดไฟ เข้าวงจร ยังไม่ต้อง ต่อ Tr หรือ เฟส ก็ได้ ดีจังเลย ![ดีใจจัง](https://www.ubmthai.com/leksoundsmf3/Smileys/default/laugh2.gif) แล้ววัดไฟ output อย่างไร ครับถ้าไม่ได้ต่อ TR output อ่ะสามารถทำได้เลยเหรอครับ ต้องทำการซ๊อต input เพื่อลดเสียงฮัม ไหม ![ฉงน](https://www.ubmthai.com/leksoundsmf3/Smileys/default/shocked2.gif) ครับ คือ อยากทำบ้างอะครับ ![ขอบคุณ](https://www.ubmthai.com/leksoundsmf3/Smileys/default/cry2.gif)
|
|
|
บันทึกการเข้า
|
DOLBY DIGITAL 8.1 Ch (2000Wrms /8ch + Sub woofer 1000Wrms/1ch)
|
|
|
Somtick
member
คะแนน 13
ออฟไลน์
กระทู้: 398
|
![](https://www.ubmthai.com/leksoundsmf3/Themes/default/images/post/xx.gif) |
« ตอบ #97 เมื่อ: พฤษภาคม 10, 2008, 11:43:38 AM » |
|
วงจรเหมือนกันกับของอาจารย์น้อยครับ เพียงแต่อาร์1วัตต์ที่ต่อระหว่างขาCของทรานซีสเตอร์ไดว์คู่แรกของ2U เป็น47โอมห์ แต่ของอ.น้อยเป็น100โอมห์ครับ... ถ้าช็อทอินพุทนั้นทำตอนวัดกระแสสงบครับ..
|
|
|
บันทึกการเข้า
|
|
|
|
luyleag
member
คะแนน 0
ออฟไลน์
กระทู้: 212
|
![](https://www.ubmthai.com/leksoundsmf3/Themes/default/images/post/xx.gif) |
« ตอบ #98 เมื่อ: พฤษภาคม 10, 2008, 12:23:31 PM » |
|
ถ้าผมใช้ R ถุง+-5 % มันมีผลมากน้อยมั้ยครับ หรือต้องบังคับ ว่า 1% ผมหาซื้อแถวๆระแวก รามอิทรา-มีน- ลำลูกกา ไม่ทราบว่า มีแหล่งที่ไหนมั่ง ยกเว้นเชียร์ครับไม่ค่อยมีเวลา
|
|
|
บันทึกการเข้า
|
|
|
|
luyleag
member
คะแนน 0
ออฟไลน์
กระทู้: 212
|
![](https://www.ubmthai.com/leksoundsmf3/Themes/default/images/post/xx.gif) |
« ตอบ #99 เมื่อ: พฤษภาคม 10, 2008, 12:34:54 PM » |
|
และรบกวนถามหน่อยครับ คือจากวงจรที่ได้ไปจากพี่นั้น ท้ายวงจร ที่ต่อ R10 โอห์ม 5% และC 0.1uf/630 นั้นเห็นพี่ต่อ ก่อนขอลวดออก แต่จากวงจร ต่อหลังขดลวด มีผลหรือไม่มีผลอย่างไรครับ หรือยังไงก็ได้ ขอบคุณครับ
|
|
|
บันทึกการเข้า
|
|
|
|
narongpai
member
คะแนน 1
ออฟไลน์
กระทู้: 57
ประสบการณ์และความสามารถได้มาจากการลงมือทำ
|
![](https://www.ubmthai.com/leksoundsmf3/Themes/default/images/post/xx.gif) |
« ตอบ #100 เมื่อ: พฤษภาคม 10, 2008, 02:37:15 PM » |
|
และรบกวนถามหน่อยครับ คือจากวงจรที่ได้ไปจากพี่นั้น ท้ายวงจร ที่ต่อ R10 โอห์ม 5% และC 0.1uf/630 นั้นเห็นพี่ต่อ ก่อนขอลวดออก แต่จากวงจร ต่อหลังขดลวด มีผลหรือไม่มีผลอย่างไรครับ หรือยังไงก็ได้ ขอบคุณครับ
พี่ Somtick เค้าใส่ใว้เพื่อป้องกัน ออสิเลตครับ วงจรทุกวงจรจำเป็นต้องมีครับ ใส่ไว้ก็ดีครับกันไว้ดีกว่าแก้
|
|
|
บันทึกการเข้า
|
|
|
|
Somtick
member
คะแนน 13
ออฟไลน์
กระทู้: 398
|
![](https://www.ubmthai.com/leksoundsmf3/Themes/default/images/post/xx.gif) |
« ตอบ #101 เมื่อ: พฤษภาคม 11, 2008, 06:23:14 AM » |
|

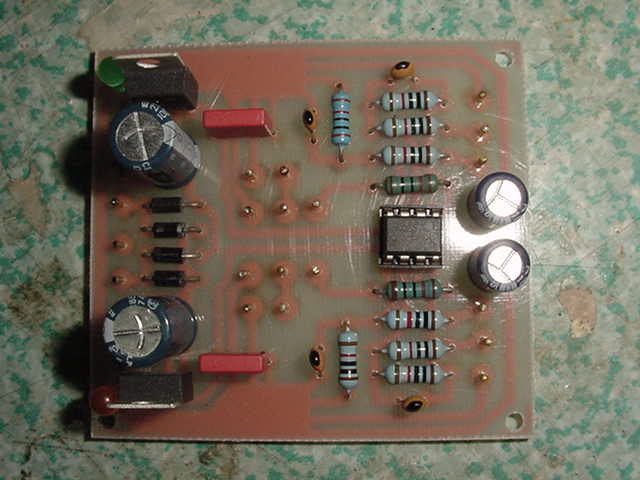

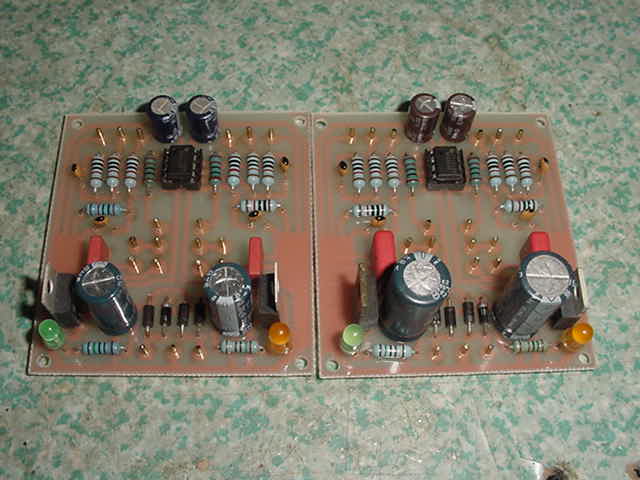

วงจรบาลานท์อินพุทพึ่งลงอุปกรณ์เสร็จครับ
|
|
|
บันทึกการเข้า
|
|
|
|
Somtick
member
คะแนน 13
ออฟไลน์
กระทู้: 398
|
![](https://www.ubmthai.com/leksoundsmf3/Themes/default/images/post/xx.gif) |
« ตอบ #102 เมื่อ: พฤษภาคม 11, 2008, 06:28:34 AM » |
|

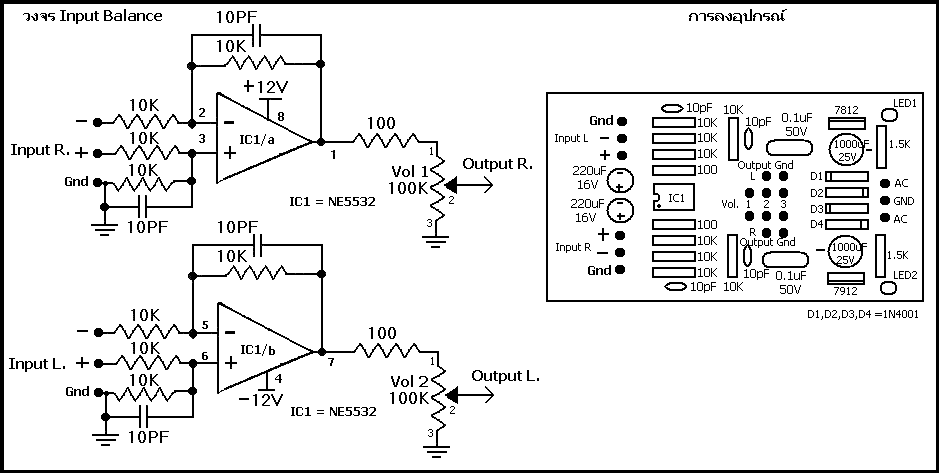

มีคนขอวงจรกับรายปริ้นท์เดี๋ยวเย็นนี้ออกกะจะไปสแกนให้นะครับสำหรับรายปริ้นท์ ตอนนี้เอาวงจรไปดูก่อนนะครับ
|
|
|
บันทึกการเข้า
|
|
|
|
luyleag
member
คะแนน 0
ออฟไลน์
กระทู้: 212
|
![](https://www.ubmthai.com/leksoundsmf3/Themes/default/images/post/xx.gif) |
« ตอบ #103 เมื่อ: พฤษภาคม 11, 2008, 12:28:42 PM » |
|
ตรงไหนหรอครับเดินไม่ทั่วจะไปซื้อมั่งครับ
|
|
|
บันทึกการเข้า
|
|
|
|
luyleag
member
คะแนน 0
ออฟไลน์
กระทู้: 212
|
![](https://www.ubmthai.com/leksoundsmf3/Themes/default/images/post/xx.gif) |
« ตอบ #104 เมื่อ: พฤษภาคม 11, 2008, 12:40:36 PM » |
|
โทดครับตอบผิดที่ ยังไขอบคุณสำหรับ วงจรบาลานกับลายปริ้นนะครับ ผมลองต่อลแวปรากฏว่า 1 ต่อผิดพลาดไม่ดังเพราะใส่ 2N 5551 ทั้งแถวเลยแก้แล้ว 2. ไม่มีหม้อแปลงครับ เลยใช้ไปแค่25โวลเวลาอัดมันจะแป๊ก และมีเสียง วี้ๆๆๆๆกับเหมือนฝนตกใส่หลังคาสังกะสี 3. ใช้ไฟ12VDC toDC เป็น85ก่อนจ่ายเข้า หลังจ่ายเข้าวัดไฟเหลือ35+ ลองอัดดูปรากฏว่าซัฟฟลายตังนี้ไหม้ควันขึ้นเช็คFETแล้วปกติ ยังไม่ทราบสาเหตุ
แล้วอยากถามพี่ Somtick ว่าข้อ3 1. ทำไมเวลาต่อเข้าบอร์ดแล้วไฟตกลงมากเลย 2. ไฟไม่พอหรืออย่างไรเวลาอัดแล้วซัฟฟลายเจ้ง 3.ปกติFETที่ซัฟฟลายมีอยู่ข้างละ4ตัว ต้องเพิ่มหรือลดมั้ยถึงจะได้กำลังมากขึ้น
ขอบคุณมากครับ ลองแล้วเสียงปึ๊กดีเลย แต่ทำไมเสียงกลางเบาๆ
|
|
|
บันทึกการเข้า
|
|
|
|
luyleag
member
คะแนน 0
ออฟไลน์
กระทู้: 212
|
![](https://www.ubmthai.com/leksoundsmf3/Themes/default/images/post/xx.gif) |
« ตอบ #105 เมื่อ: พฤษภาคม 12, 2008, 02:57:15 PM » |
|
ตรงจุดต่อต่างๆตามรูปนั้น ที่เป็นหมุดๆ เขาเรียกว่าอะไรครับ ที่ NPE มีปะไม่รุ้จัชื่อ ได้ลายปริ้นยังคับ รออยู่ อิอิ ขอบคุณ
|
|
|
บันทึกการเข้า
|
|
|
|
luyleag
member
คะแนน 0
ออฟไลน์
กระทู้: 212
|
![](https://www.ubmthai.com/leksoundsmf3/Themes/default/images/post/xx.gif) |
« ตอบ #106 เมื่อ: พฤษภาคม 12, 2008, 03:01:59 PM » |
|
TR 07 2U ผมต่อแล้วลองไฟ40VDC แล้ว มีมีเสียงวี้ๆๆๆๆๆและเสียง เหมือนฝนตกลงเม็ดแต่ไม่ตกหนัก อิอิ มันเป้นที่อะไรครับ คือผมใช้ สวิทซิ่ง ซึ่งต่อไฟ12VDC กับไฟของคอมพิวเตอร์ และใช้คอมเป็นตัวกำเนิดเสียงเพง และพอเวลาขยับเมาท์เลื่อนก้มีเสียงด้วย รบกวนผู้รู้ที ขอบคุณครับ
|
|
|
บันทึกการเข้า
|
|
|
|
Somtick
member
คะแนน 13
ออฟไลน์
กระทู้: 398
|
![](https://www.ubmthai.com/leksoundsmf3/Themes/default/images/post/xx.gif) |
« ตอบ #107 เมื่อ: พฤษภาคม 16, 2008, 06:47:00 PM » |
|
ตรงจุดต่อต่างๆตามรูปนั้น ที่เป็นหมุดๆ เขาเรียกว่าอะไรครับ ที่ NPE มีปะไม่รุ้จัชื่อ ได้ลายปริ้นยังคับ รออยู่ อิอิ ขอบคุณ
เรียกว่าตาไก่ครับ NPEมีแน่นอนครับ ส่วนรายปริ้นท์ยังไม่ได้นะครับ
|
|
|
บันทึกการเข้า
|
|
|
|
Somtick
member
คะแนน 13
ออฟไลน์
กระทู้: 398
|
![](https://www.ubmthai.com/leksoundsmf3/Themes/default/images/post/xx.gif) |
« ตอบ #108 เมื่อ: พฤษภาคม 27, 2008, 11:20:25 PM » |
|

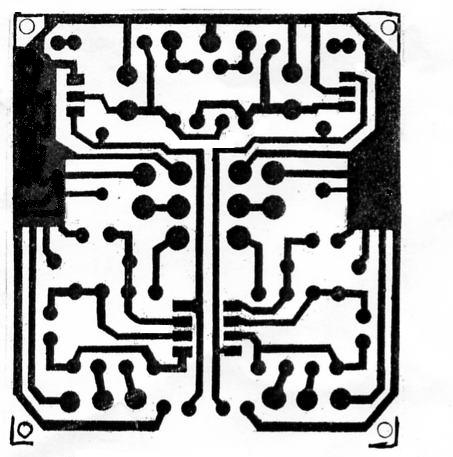

รายปริ้นท์แสกนมาให้แล้วขนาด 6.6cm X 7.4cm ![Grin](https://www.ubmthai.com/leksoundsmf3/Smileys/default/grin.gif)
|
|
|
บันทึกการเข้า
|
|
|
|
luyleag
member
คะแนน 0
ออฟไลน์
กระทู้: 212
|
![](https://www.ubmthai.com/leksoundsmf3/Themes/default/images/post/xx.gif) |
« ตอบ #109 เมื่อ: มิถุนายน 03, 2008, 09:27:50 AM » |
|
โอ้เยี่ยมมากเลยครับ ขอบคุณหลายๆเด้อ ผมเจอแล้วครับไอ้ปัญหาที่มันดังวี้ๆๆๆ คือผมใช้ไฟ12 จากคอม ต่อเข้ากับคอนโทรล แล้วก็ใช้ตัวกำเนิดเสียงเพลงจากคอม มันดังวี้ๆๆๆๆ เลือ่นเม้าก้ดังตามจังหวะเม้า อีท่าไหนไม่รู้ สายกาว ไฟ12 หลุด เงียบเลยครับ แต่ไฟยังเข้าคอนโทรล สงสัยใช้กาว ของสัญญาณINPUT ร่วม แปกจิงหนอ งงไปนานนึกว่าเราทำไม่ดีที่ไหนได้ แก๊สโซฮอล ผิด555
|
|
|
บันทึกการเข้า
|
|
|
|
Somtick
member
คะแนน 13
ออฟไลน์
กระทู้: 398
|
![](https://www.ubmthai.com/leksoundsmf3/Themes/default/images/post/xx.gif) |
« ตอบ #110 เมื่อ: มิถุนายน 07, 2008, 11:14:57 PM » |
|
ยินดีด้วยครับ
|
|
|
บันทึกการเข้า
|
|
|
|
mongkol95
member
คะแนน 0
ออฟไลน์
กระทู้: 12
|
![](https://www.ubmthai.com/leksoundsmf3/Themes/default/images/post/xx.gif) |
« ตอบ #111 เมื่อ: สิงหาคม 19, 2008, 05:27:45 PM » |
|
|
|
|
บันทึกการเข้า
|
|
|
|
diaw1234
member
คะแนน 0
ออฟไลน์
กระทู้: 28
|
![](https://www.ubmthai.com/leksoundsmf3/Themes/default/images/post/xx.gif) |
« ตอบ #112 เมื่อ: ธันวาคม 18, 2008, 12:05:16 PM » |
|
ของผมใส่ไฟ 70 dc เปิดเบาๆเสียงแป๊กครับ ...ต้องเปลี่ยน r 47 ohm ของ drive เป็น 300 ohm ขึ้นไปจึงจะหาย..แต่ร้อน
|
|
|
บันทึกการเข้า
|
|
|
|
samart05
member
คะแนน 0
ออฟไลน์
กระทู้: 1
|
![](https://www.ubmthai.com/leksoundsmf3/Themes/default/images/post/xx.gif) |
« ตอบ #113 เมื่อ: พฤษภาคม 21, 2009, 11:57:36 PM » |
|
|
|
|
บันทึกการเข้า
|
|
|
|
choetsak
member
คะแนน 1
ออฟไลน์
กระทู้: 15
|
![](https://www.ubmthai.com/leksoundsmf3/Themes/default/images/post/xx.gif) |
« ตอบ #114 เมื่อ: พฤษภาคม 22, 2009, 07:55:18 AM » |
|
บอร์ดpa327/2007 นี้เสียงดีน่าจะคัดลอกมาจาก Sound Standard ถ้าจำไม่ผิดมี VRเกือกม้า 2 ตัวตัวแรกปรับ Out Put ที่ 0 โวลท์ ตัวที่ 2 ปรับกระแส ไอเดิ้ลในวงจร ส่วน P+,P-จะต่อก็ได้ไม่ต่อก็ได้ถ้าจะต่อก็ต่อที่ขา E ของ TR Out Put คู่ใดคู่หนึ่งเป็นวงจรคลาสโค๊ดไว้ตรวจจับความผิดปกติของ Out Put TR ประมาณนี้และที่ผมเสียรังวัดก็คือ VR ตัวแรกปรับ 0 โวลท์ไม้ได้สักทีจึงต้องยกไปให้ อรรถวุฒิอิเลคทรอนิคปรับให้ป้ำกันอยู่ 1 ชม.จึงปรับได้ส่วนอรรถวุฒิอิเลคทรอนิคพึงเลิกกิจการไป ประมาณ 1 เดือนทนพิษเศรษฐกิจไม่ไหวเสียดายปิดตำนานเสียแล้วเกือบ 40 ปีมีลูกศิษย์ทางด้านนี้ตั้งหลายร้อยคน
|
|
|
บันทึกการเข้า
|
|
|
|
choetsak
member
คะแนน 1
ออฟไลน์
กระทู้: 15
|
![](https://www.ubmthai.com/leksoundsmf3/Themes/default/images/post/xx.gif) |
« ตอบ #115 เมื่อ: พฤษภาคม 22, 2009, 09:54:19 AM » |
|
บอร์ด PA327/2007กำลังอยู่ที่ 600+600W ใช้ไฟเลี้ยงประมาณ -+ 60~80 โวลท์ ![](http://i347.photobucket.com/albums/p462/Choetsak/PA31327TR07-4.jpg) ![](http://i347.photobucket.com/albums/p462/Choetsak/PA327.jpg)
|
|
|
บันทึกการเข้า
|
|
|
|
|
