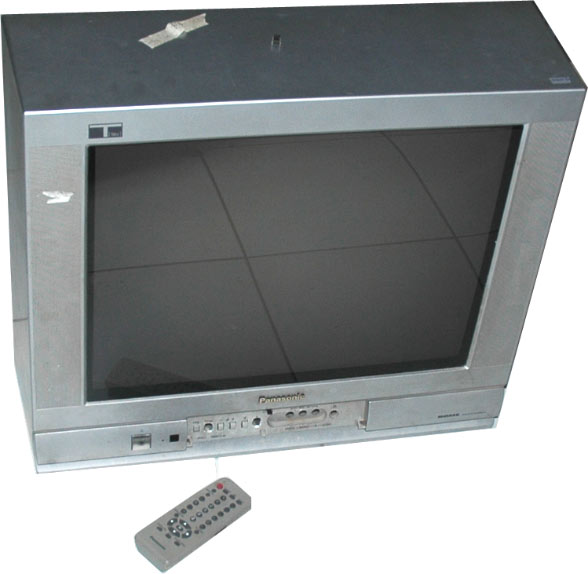

อาการเสียที่พบบ่อยในเครื่องรุ่นนี้ได้แก่
- กดปุ่มควบคุมหน้าเครื่องไม่ได้เลย
- ภาพมีสีไม่ปกติ เช่นพื้นภาพมีสีแดง เขียว หรือน้ำเงินมากเกินไป ตรวจสอบวงจร R-G-B-drive แล้วก็ไม่เจอจุดเสีย
- เสียงผิดปกติ
- ภาพหด บน -ล่าง
 ฯลฯ
...อาการต่างๆเหล่านี้ควรตรวจสอบวงจรที่เกี่ยวข้องก่อนก็ดีครับ เพราะมีบางครั้งเช่นกันที่จุดเสียไม่ได้เกิดจาก EEPROM

[ช่างเล็ก(LSV)]



[ช่างเล็ก(LSV)]

ในหัวข้อนี้จะแนะนำการลงโปรแกรม IC EEPROM กันก่อนนะครับ ..

[ช่างเล็ก(LSV)]

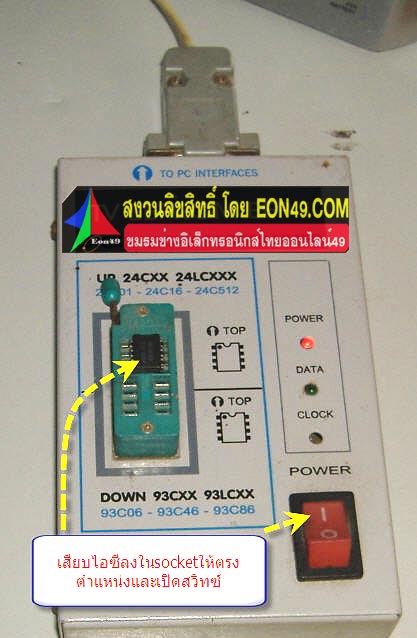

จะใส่socket ก็สะดวกสำหรับมือใหม่ในการใส่ไอซีตัวที่โปรแกรมแล้ว แต่อาจมีปัญหา เพราะบัดกรีเข้าออกบ่อยๆIC EEPROM อาจเสียได้

[ช่างเล็ก(LSV)]

--------------------------------------------------------------------------------

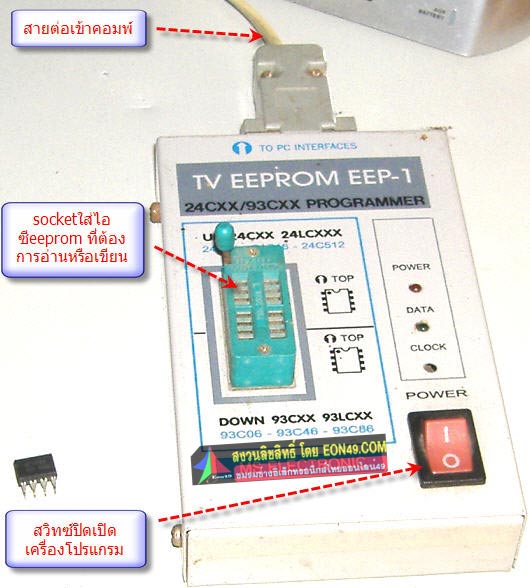

ลักษณะของเครื่องโปรแกรม EEPROM ยี่ห้อหนึ่งที่มีจำหน่ายในท้องตลาด ใช้งานได้ดีพอสมควร
หรือจะประกอบเองก็ได้ ดูวงจรที่ลิงค์นี้ครับ ...
http://www.leksound.net/forum/index.php?topic=10362.0
http://www.leksound.net/forum/index.php?topic=5117.0

[ช่างเล็ก(LSV)]

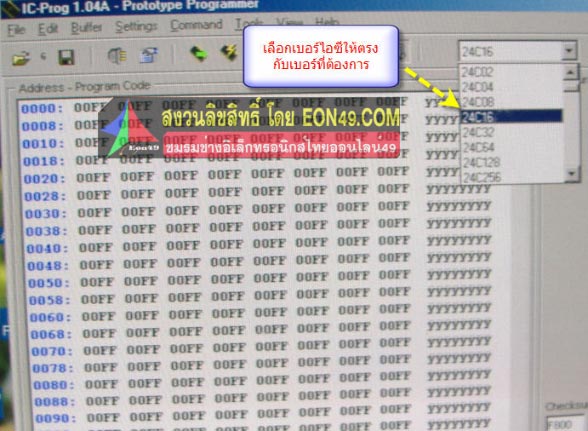

ติดตั้งโปรแกรมอ่าน-เขียน EEPROM เสร็จแล้วคลิกตามภาพ

[ช่างเล็ก(LSV)]

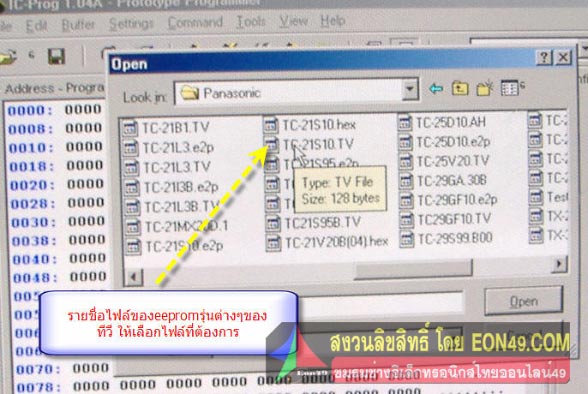

จะเข้าสู่หน้านี้

[ช่างเล็ก(LSV)]

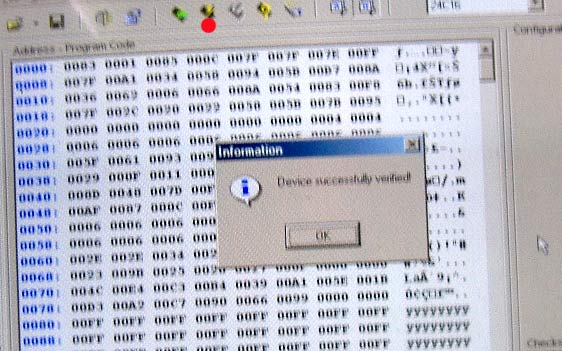

การเขียนข้อมูลลงในไอซี
