Goldstar CA-14B10AV ไฟเลี้ยง STR ตกครับ ช่วยด้วย

[panajorn]

ครับ CA-14B10AV สวิทย์ชิ่งไม่ทำงาน ไฟเลี้ยง IC STR S6707 ตก ที่ขา9วัดไฟได้ 5 V
พอลอยขา9 วัดได้ 15V ปกติ เปลี่ยน STR แล้วก้อยังเหมือนเดิมครับ ใส่ STR ตกเหลือ5V ไฟหน้าปัดแดงกระพริบๆ ไฟ300นิ่งไม่กระพริบ แต่ไฟไม่ข้ามฝั่งขดหม้อแปลงสวิทย์ชิ่งครับ

เส้นทางไฟมาจาก AC ผ่าน D814 ( TVR06J ) ผ่านR824 (16K) R825 (16K)เข้าขาบวก C826 (220/35) แล้วเข้าที่ขา9 STRครับ อุปกรณ์ทุกอย่างถอดออกมาวัดแล้วไม่มีตัวไหนเสีย แต่ไฟไม่จ่ายครับ รบกวนทุกท่านด้วยนะครับ งงไปหมดแล้ว แบบว่ายังไม่ค่อยเก่งครับ

[samak]

ไฟ  300 ค้างอยู่หรือไม่  ถ้าไม่ค้างเช็ค D ฝั่งออกว่าซ๊อตหรือไม่  ไฟ B+ ซ๊อตหรือไม่ ถ้าปกติก็เปลี่ยน IC STR S6707  ได้เลยครับ

[ลุงเคี้ยง-LSVteam♥]

ครับ CA-14B10AV สวิทย์ชิ่งไม่ทำงาน ไฟเลี้ยง IC STR S6707 ตก ที่ขา9วัดไฟได้ 5 V
พอลอยขา9 วัดได้ 15V ปกติ เปลี่ยน STR แล้วก้อยังเหมือนเดิมครับ ใส่ STR ตกเหลือ5V ไฟหน้าปัดแดงกระพริบๆ ไฟ300นิ่งไม่กระพริบ แต่ไฟไม่ข้ามฝั่งขดหม้อแปลงสวิทย์ชิ่งครับ

เส้นทางไฟมาจาก AC ผ่าน D814 ( TVR06J ) ผ่านR824 (16K) R825 (16K)เข้าขาบวก C826 (220/35) แล้วเข้าที่ขา9 STRครับ อุปกรณ์ทุกอย่างถอดออกมาวัดแล้วไม่มีตัวไหนเสีย แต่ไฟไม่จ่ายครับ รบกวนทุกท่านด้วยนะครับ งงไปหมดแล้ว แบบว่ายังไม่ค่อยเก่งครับ

ผมว่าคุณต้อง เอาสายมิเตอร์สีดำ คี้ปกราวน์ ผิดแน่นอนเลยครับ ที่วัดไฟได้มาแบบนี้  คี้ปกราวน์ให้ถูกที่แล้ววัดใหม่ครับ แล้วค่อยมาถามใหม่ครับ ที่ผมทักไปนี่ก็ เพราะ
 อยากให้คุณทำในสิ่งที่ถูกต้องก่อนครับ

[panajorn]

ครับไฟ300ค้างครับ ต้องดูตรงไหนครับ

ครับ CA-14B10AV สวิทย์ชิ่งไม่ทำงาน ไฟเลี้ยง IC STR S6707 ตก ที่ขา9วัดไฟได้ 5 V
พอลอยขา9 วัดได้ 15V ปกติ เปลี่ยน STR แล้วก้อยังเหมือนเดิมครับ ใส่ STR ตกเหลือ5V ไฟหน้าปัดแดงกระพริบๆ ไฟ300นิ่งไม่กระพริบ แต่ไฟไม่ข้ามฝั่งขดหม้อแปลงสวิทย์ชิ่งครับ

เส้นทางไฟมาจาก AC ผ่าน D814 ( TVR06J ) ผ่านR824 (16K) R825 (16K)เข้าขาบวก C826 (220/35) แล้วเข้าที่ขา9 STRครับ อุปกรณ์ทุกอย่างถอดออกมาวัดแล้วไม่มีตัวไหนเสีย แต่ไฟไม่จ่ายครับ รบกวนทุกท่านด้วยนะครับ งงไปหมดแล้ว แบบว่ายังไม่ค่อยเก่งครับ

ผมว่าคุณต้อง เอาสายมิเตอร์สีดำ คี้ปกราวน์ ผิดแน่นอนเลยครับ ที่วัดไฟได้มาแบบนี้  คี้ปกราวน์ให้ถูกที่แล้ววัดใหม่ครับ แล้วค่อยมาถามใหม่ครับ ที่ผมทักไปนี่ก็ เพราะ
 อยากให้คุณทำในสิ่งที่ถูกต้องก่อนครับ

ขอบคุณครับที่ทักท้วง ผมเองก้อไม่ค่อยเก่งครับ อาจจะมีอะไรผิดพลาดบ้างก้อช่วยแนะนำหน่อยนะครับ
คือผมคีบการวน์ร้อนครับ ( เพราะมันยังอยู่ฝั่งการวน์ร้อนใช่ไหมครับ ) โดยคีบสายดำ ที่ขาลบของ c ไฟ300 ครับ แล้วก้อวัด ผลออกมาก้อตามที่ถามครับ

[samak]

 ถ้าไฟ300 ค้าง  และอุปกรณ์ภาคจ่ายไฟตัวอื่นปกติ ก็เปลี่ยน IC STR S6707  ได้เลยครับ
ผมว่าน่าจะเสียครับ

[wichai_2010]

ที่ว่าไม่ข้ามฝั่งหม้อแปลงสวิสชิ่งปลดโหลดยังคับ

[panajorn]

ถ้าไฟ300 ค้าง  และอุปกรณ์ภาคจ่ายไฟตัวอื่นปกติ ก็เปลี่ยน IC STR S6707  ได้เลยครับ
ผมว่าน่าจะเสียครับ

ครับ ผมก้อเปลี่ยนแล้วครับ แต่มันก้อยังไฟตกอยู่เหมือนเดิมเลย ก้อเลยงงครับ นี่ว่าพรุ่งนี้จะลองโละอุปกรณ์ที่หน้าสวิทย์ชิ่งทิ้งทั้งชุดเลยครับ นับๆแล้วก้อแค่ 10กว่าตัว คงต้องยอมไม่มีค่าแรงบ้างดีกว่าเสียลูกค้าครับ เดี๋ยวพรุ่งนี้เปลี่ยนแล้วได้ผลอย่างไรจะมาแจ้งให้ทราบครับ

อ้อครับลืมบอกไปตอนวัดไฟที่ภาคจ่ายไฟนี่ผมลอย hor out ออก แต่พอใช้สายดำจับที่ขาc ไฟ300 ไล่วัดที่ภาคจ่ายไฟ พอไปวัดที่ขา7ของ STR มันมีเสียง OSCILATE ครับ มันหมายความว่าอย่างไรครับ

[samak]

จากข้อมูลของท่าน ไฟหน้าจอกระพริบอยู่  ภาคจ่ายไฟก็น่าจะทำงานแล้วครับ  คุณลองวัด  D และ Reg  หลัง หม้อแปลงดูด้วย  และลอยไฟ B+ ก่อนเข้า  FBT เปิดเครื่องวัดไฟ B+ ก่อนเข้า FBT ครับ ถ้าไม่ได้  ลองเปลี่ยน c825  c826  ดูแล้วค่อยว่ากัยอีกที

[panajorn]

ขอบคุณครับเดี๋ยวจะลองดูครับ

[panajorn]

จากข้อมูลของท่าน ไฟหน้าจอกระพริบอยู่  ภาคจ่ายไฟก็น่าจะทำงานแล้วครับ  คุณลองวัด  D และ Reg  หลัง หม้อแปลงดูด้วย  และลอยไฟ B+ ก่อนเข้า  FBT เปิดเครื่องวัดไฟ B+ ก่อนเข้า FBT ครับ ถ้าไม่ได้  ลองเปลี่ยน c825  c826  ดูแล้วค่อยว่ากัยอีกที

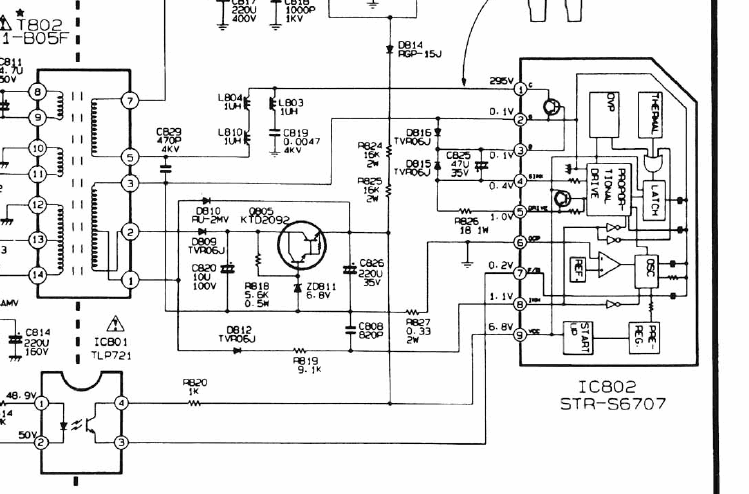

ขอบคุณมากครับ ท่านช่วยผมได้มากเลยครับ มีวงจรให้ดูด้วย จากที่ไล่ตามวงจรที่ท่านแนบมานั้น ผมเห็นจุกแตกต่างกันคือที่ Q805 ที่ติดมากับเครื่อง เป็น C3795B แต่ตามวงจรที่ท่านส่งมาเป็น KTD2092 เดี๋ยวผมจะลองเปลี่ยนเป็นตัวตรงตามวงจรที่ท่านส่งมาก่อนครับ คืบหน้าจะมาแจ้ง

เฮ้อเครื่องผ่านมือมาหลายช่างแล้ว ไม่น่ารับเลยเรา ลูกค้าก้อไม่ได้แจ้งด้วยกรรมจริงๆ เปลี่ยนอะหลั่ยไปมั่วไปหมด กรรมจริงเรา

[panajorn]

ครับทุกท่าน ผมยังเอาเครื่องนี้ไม่ลงเลยครับ เลยต้องมารบกวนทุกท่านอีกครั้งครับ

ตอนนี้ผม ทำจนไฟ ออกมาแล้วครับ   แต่ ต้องลอย Q801 เบอร์ C3198 ออก ไฟ B+ ถึงจะมา +130 เกินไปหรือเปล่าครับ ( ic คุมไฟ SE 130 ) แต่ ไฟ อื่นที่ FLYBACK ไม่ออก มีแต่ +130 ที่ B+ กับ 180 พวก +24 +40 ABL ไม่มีเลยครับ เครื่องโดนเปลี่ยน อะหลั่ยมาเยอะมาก ไม่ทราบว่าท่านใด พอมีวงจร รุ่นนี้มั่งครับ รบกวนหน่อยครับ
