TV Samsung Plano แท่น KS1C Model CS-21A8W2 จอมืด

[Ramainty]

วัดไฟ Screen ได้ 400 V แล้วครับแต่จอยังมืดอยู่เลย แผงคอหลอดเปลื่ยนยกแผงก็ไม่หาย IC One Chip เปลื่ยนแล้วครับ ไฟ HT ได้4.5 Vac ไฟ 180 ปกติ ยังเหลือจุดไหนอีกครับที่ต้องเช็ค ถ้าลอยขา Cut off แล้วเห็นภาพลางๆครับผม

[007]

ABL  เเละหลอดภาพเช็คยังครับ

[ถาวร-LSVteam]

ถ้าลอยขา Cut off แล้วเห็นภาพลางๆครับผม
 หมายความว่าไงครับ ลอยอะไร ขาวันชิพเหรอ

[Ramainty]

ใช่ครับ จาก One Chip ถึง Socket คอหลอดครับ ลอยที่ไหนก็ได้ เห็นภาพลางๆหมดครับ
R ABL มีค่าเท่าไหร่บ้างครับ สีไม่ค่อยชัดเจนครับแต่วัดขึ้นทุกตัวครับผม

[007]

r423  79k  r4246.8k

[Ramainty]

ถูกต้องแล้วครับ วัดได้ตรงเลย  ไม่ขาดครับผม

[ถาวร-LSVteam]

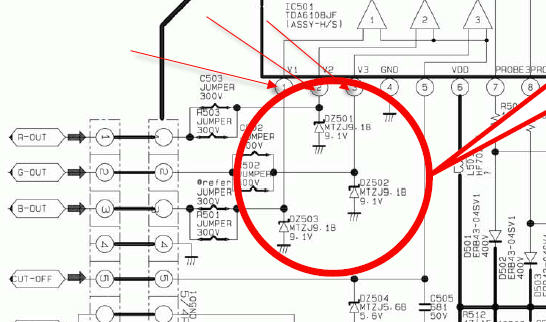

วัดไฟ3จุดนี้มา ต้องถูกต้องนะห้ามผิดแม้แต่นิดเดียว  ใช้มิเตอร์ดิจิตอล ถ้ามี  ใช้เข็ม ต้องอ่านให้แม่นยำนะ

[Ramainty]

R = 1.74 v
G = 1.69 v
B = 1.69 v ครับผม

[ถาวร-LSVteam]

น่าจะจอเสรื่อมนะเช็คจอตามวิทีที่ผมเคยบอกไว้หลายหนแล้ว

[Ramainty]

จอเทสแล้วครับ สีออกตามปกติ แต่ไม่ค่อยชัด ใช้ R 2.2K ครับผม

[ถาวร-LSVteam]

ช๊อตลงกราวด์เลย ผมไม่เคยบอกให้ใช้Rเลยนะ แล้วดู ต้องมีสีหนึ่งออกน้อยมาก เห็นเส้นสบัดกลับลางๆ ถ้าจอดี ต้องแสงสว่างจ้าเห็นเส้นสบัดกลับชัดทุกสี

[jim]

       ดูเลยครับ  http://www.eon49.com/webboard/index.php?topic=595.0
