lanzar la12 ดอก 12 นิ้ว 1000w หาทางออกไม่ได้

[manothai]

ผมมีดอกลำโพงของ lanzar la12  1000w แม่เหล็ก 2 ชั้น วอยซ์คู่ ดอก 12นิ้ว  จะทำฟังในบ้านคับ ไม่รู้จะทำสูตรไหน อยากได้เบสนุ่ม ๆ ลึก ๆ ช่วยแนะนำด้วยคับ

[manothai]

ตอนแรกผมทำตามสูตรนี้คับ แต่ว่าผมแก้ ด้านหลังเป็น 20 เพราะลำโพง ยาวด้านหลัง 17cm หน้าตัด 13"

สิ่งที่เกิดขึ้นหลังจะลองทดสอบเสียง
1 เบสแข็งมาก
2 แนวเสียงออกไปทางเครื่องเสียงกลางแจ้งคับ
3 เปิด เบาๆ เสียงเบสไม่ออก
4 ต้องอัดอย่างเดียวคับ เสียงที่ออกเหมือนเอาลำโพงกลางแจ้งมาไว้ในบ้านเลย ได้ความมันซะใจอย่างเดียวคับ ฟังในบ้านไม่ได้ หนวกหูมั่ก ๆ
5 เอาออกไปนอกบ้านกลับไม่ดังเหมือนอยู่ในบ้านซ่ะงั้น  ต้องหันตู้เข้าหาผนังบ้าน เสียงเบสจึงจะออก

ด้วยเหตุนี้จึงอยากเปลี่ยนตู้ใหม่คับ

[manothai]

ขอบคุณ soundclinic65.com  ลำหรับรูปลำโพงคับ
และสูตรตู้ดี ๆ  จาก un-sound.com  คับ

[manothai]

เงียบกันหมดเลย........สงสัยต้องลองคำนวณสูตรเองแล้วมั้งคับเนี้ย

[Thawach]

ดอก 12 นิ้ว  ถ้าใช้ในบ้านทําไมไม่ลองตู้เปิดดูครับ   คุณเอาเเบบตู้จากรถยนต์ไปทําเขาต้องการเเค่ดีบี   เมื่อไปฟังในบ้านมันจึงเป็นเบสที่ห่างจากซับลําโพงบ้านหลายขุม   มันไม่มีความนุ่มลึกเเบบลําโพงบ้านหรอกครับตู้เเบบนี้   ปัญหาน่าจะเกิดที่ตัวตู้เองนะครับ

[manothai]

ขอบคุณมากคับคุณ Thawach ผมควรจะใช้ตู้เปิดแบบไหนจึงจะเข้ากับ ลำโพงรุ่นนี้คับ

[manothai]

อันนี้ออกแบบ จาก winisd ปริมาตรลำโพง lanzar 10" se10-d

[manothai]

ภาพที่ 2 กราฟคับ

[manothai]

กราฟ

[manothai]

พอร์ท ของ 10 นิ้ว

[manothai]

ต่อมาเป็นการแปลงจากปริมาตร 10" นิ้ว เป็น 12" นิ้ว ผมยังใหม่สำหรับเรื่องการออกแบบคับ รู้ว่าไม่ถูกต้องเท่าที่ควร ที่ผมต้องทำแบบนี้เนื่องจาก ผมหาข้อมูลของ 12"lanzar la12 ไม่ได้คับ เช่น ค่า EBP ของ 10 นิ้ว
คือ EBP = 99.7 แต่ของ 12" la12 =?  ลำโพง 10" lanzar se10 -d กับ 12" lanzar la12
มีความต่างกันอยู่แล้ว ที่ทำมาเลยอยากให้พี่ ๆ ช่วยแนะนำคับ ผมทำมา สองชุดคับ
ดูชุดแรกกับเลย

[manothai]

กราฟที่ได้จากการปรับเปลี่ยนปริมาตร 10นิ้ว เป็น 12 นิ้วคับ

[manothai]

ขนาดของพอร์ทที่ปรับเปลี่ยนคับ

[manothai]

ขนาดของพอร์ทที่ปรับเปลี่ยนคับ

จากตรงนี้เนื่องจาก หน้าตัดพอร์ทอยู่ที่ 10.20 ซม. พอร์ทยาว 60 ซม. ผมจะตัดออกเป็น 2 พอร์ท ใส่ของข้างซ้ายกับขวาลำโพงอยู่ตรงกลางยาวด้านละ 30 ได้หรือเปล่าคับ แล้วตู้จะคิดปริมาตรหน้าตัดของพอร์ทรวมกันหรือเปล่าคับ เป็น 10.20+10.20 = 20.40

[manothai]

ชุดต่อมา คิดจากปริมาตร 2.0 แต่ยังใช้โครงสร้างเดิมของ 10" lanzar se10 -d ของโปรแกรม winisd เหมือนเดิม

[manothai]

ภาพแรกคับ

[manothai]

ภาพต่อมาเป็นกราฟ จากปริมาตร 2.0 คับ

[manothai]

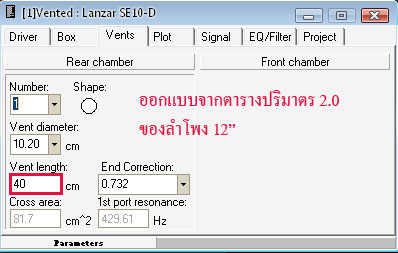

ภาพต่อเป็นพอร์ทคับ

[manothai]

คราวหน้าจะเอาแบบตู้ที่ออกแบบไว้มาให้ช่วยพิจารณาคับ เพราะยังไม่ลงตัวด้านรูปร่างหน้าตาคับกับปริมาตรที่ออกแบบไว้

[manothai]

ตู้นี้ผมออกแบบเองคับ ปริมาตร 2.0 วัดไม่รวมไม้น่ะคับ ถ้าซ้ำกับแบบของใครขออภัยด้วยคับ

[manothai]

ความยาวไม้กั้นด้านซ้าย เท่ากับด้านขวาน่ะคับ จาก40cm เป็น 44 cm น่ะคับ โทษทีคับ

[Thawach]

ขนาดของพอร์ทที่ปรับเปลี่ยนคับ

จากตรงนี้เนื่องจาก หน้าตัดพอร์ทอยู่ที่ 10.20 ซม. พอร์ทยาว 60 ซม. ผมจะตัดออกเป็น 2 พอร์ท ใส่ของข้างซ้ายกับขวาลำโพงอยู่ตรงกลางยาวด้านละ 30 ได้หรือเปล่าคับ แล้วตู้จะคิดปริมาตรหน้าตัดของพอร์ทรวมกันหรือเปล่าคับ เป็น 10.20+10.20 = 20.40

ใช้ 2 พอร์ท  เปลี่ยนค่าตรง number จาก 1 เป็น 2 ของ win isd

[Thawach]

ชุดต่อมา คิดจากปริมาตร 2.0 แต่ยังใช้โครงสร้างเดิมของ 10" lanzar se10 -d ของโปรแกรม winisd เหมือนเดิม

ดอก 12 นิ้ว  น้องไปใช้ปริมาตรที่ประมาณ 65 ลิตรเลยเผลอไว้ดีกว่าขาดครับ  หักปริมาตรไม้ที่อยู่ภายในด้วย  ที่ใช้คลํ้าตู้ภายในด้วย

[manothai]

พี่ Thawach คับ ขนาดตู้นี้โดยประมาณ 2.28 ลบ. หรือ 64.827 ลิตร จริงแล้วผมกะทำ 2.0 คับแต่อีก 0.28 คือเผื่อพื้นที่ลำโพง และไม้สามเหลี่ยมที่ตีอยู่ด้านในด้วยคับ วิธีคำนวณของผมคือ

1 ลูกบาศฟุต = 1782 ลูกบาศนิ้ว
1 ลูกบาศฟุต = 27000 ลูกบาศเซนติเมตร
1 นิ้ว = 2.54 เซนติเมตร
1 ลูกบาศฟุต = 28.35 ลิตร

จากรูปผมคำนวณเฉพาะภายในห้องอย่างเดียวคับ ไม่รวมถึงห้องด้านช่องลมคับ ห้องในช่องลมผมกะทำเป็นห้อง พักอากาศที่ออกผ่าน ช่องระบายอากาศ 5 ซม. ตรงนั้นอ่ะคับ



L*W*D = 36*35*49 =61740  ลบ.ซม.
เปลี่ยนจาก ลบ.ซม เป็น ลบ.ฟ.
61740/27000 = 2.28 โดยประมาณ
จากปริมาตรด้านบ่นนี้หากผมคำนวณผิดพลาด ประการใด แนะนำด้วยคับ

[Thawach]

61740  ลบ.ซม หารด้วย 1000  ก็เป็นลิตร  จากนั้นก็หารด้วย 28.316 อีกทีจะเป็น ล.บ.ฟุต ครับ

[manothai]

ขอบคุณพี่ thawach ที่แนะนำคับ วันนี้มารายงานผล.......สำหรับลำโพงตัวนี้ผมลอง ตี ตู้ ปิด ตู้ เปิด ตู้ แบนพาส

ตู้ ปิด มันออกแบบแปลก ๆ คับ ปริมาตรที่ 1.3 โดยประมาณ กึ่งเบส กึ่งลม จะออกก็ไม่ออก มันกั๊ก ๆ คับ

ตู้ เปิด ไปใหญ่เลย  ปริมาตร ตั้งแต่ 1.3 - 2.5 ผมใช้การตีไม้ขั้นไปเรื่อย ๆ คับ ไม่มีเบส มีแต่ลม  (หลังจากที่ทำตู้เปิด ผมต้องซื้อไม้มาใหม่เพื่อทำตู้แบนพาสคืน  คือผมแก้จาก แบนพาสในตอนแรกคับ)

ตู้ สุดท้ายกลับมาตีตู้แบนพาส แต่เปลี่ยนสูตรใหม่ ท่อ 6 นิ้ว ยาว 4 นิ้ว  ตัดตั้งแต่ 9.5 นิ้ว เบสบวมคับ ไม่กระชับ ฟังในบ้านไม่รู้เรื่อง ต้องเดินห่างจากบ้านไปประมาณ 42 ก้าว หรือไปฟังในบ้างข้าง ๆ ชัดแจ๋ว เลย
เบสกระชับหนักดี แต่ทำไมไปหนักกับบ้านข้าง ๆ ก็ไม่รู้ ยิ่งอัด ยิ่งดังไกล แต่ในบ้านอื้อไปหมด  แบบนี้ต้องขอรบกวนผู้ช่วยชาญแนะนำด้วยคับ


ตู้ต่อไปผมจะตีแบนพาสเหมือนเดิม แต่จะลดปริมาตรลงมาอีก จะลดลงมาเรื่อย ๆ ได้ผลอย่างไร เดี๋ยวจะมารายงานให้ทราบ คับ แต่ต้องรอสิ้นเดือนก่อน

[SC CAR]

ใช้อะไรตัดความถี่ ซับครับ ถ้าไม่มีใช่ตู้อะไรก็เสียงแข็งครับ ถ้าไม่มีครอส ใช้ปรี 3ทางตัดก็ได้...หรือถ้าไม่มีก็เอาพอส ว่างเกือบชนผนังบ้านนั่งฟังลองขยับเข้าออกที่ล่ะนิดจนพอใจ...ก็พอช่วยได้นิดหน่อย

[chanon_23]

ขายไหมครับ ผมกำลังหา12"อยู่

[manothai]

ขอบคุณคับ พี่ sc car และพี่ chanon 23  อันนี้ผมไม่ขายคับ ผมกะจะทำไปเรื่อย ๆ จนกว่าจะได้สูตรคับ

ส่วนเครื่องเสียงที่ใช้ ผมใช้เครื่องเสียงบ้านคับ

ที่ใช้ ตัด sub ผมใช้เป็นอีคิวรถยนต์และครอสธรรมดา เสียงที่ได้ก็โอเคคับเสียงกลางแหลมใสดีเบสนุ่มดีคับ (สำหรับหูผมน่ะ)

และที่แนะนำให้เอาพอร์ทหันเข้าหาผนังบ้าน อันนี้ผมทำแล้วคับ เสียงเบสที่ได้ก็โอเคคับ แต่มันเป็นหาตอนที่หันออกจากผนังนี้เหละคับ  คือผมไม่ได้กะเอาไว้ฟังในบ้านอย่างเดียว แต่เผื่อเอาไปฟังนอกบ้านบ้าง เลยต้องลองผิดลองถูกไปเรื่อย ๆ แบบนี้อ่ะคับ
