power 300w class D

[powerdj]

[rittichai.l.]

ขอรายละเอียดด้วยครับ

[Chai_Yo_Ho_Hiew]

ขอรายละเอียดด้วยครับ


ส่วนรูปข้างล่าง ดาต้าชีสมันบอกว่า
       Bridged RB-TA3020-1: 300W continuous output power @ 0.1% THD+N, 4Ω, +30V
      Bridged RB-TA3020-2: 600W continuous output power @ 0.1% THD+N, 4Ω, +43V
       Bridged RB-TA3020-3: 1200W continuous output power @ 0.1% THD+N, 4Ω, +60V

ผมก็อยากลองทำเหมือนกัน แต่หาไอซีไม่ได้ มีใครรู้บ้างที่ไหนมีขายครับ

[Nimit( Un )]

ไม่น่าจะถึง  ตามสเปกที่บอก   ดูที่แรงดันไฟเลี้ยงวงจร  ไม่น่าจะได้กำลังวัตต์ขนาดนั้น
     จะทำต้องคิดหน่อยครับ    อะไหล่อาจไม่มีอาจ  เผื่อตอนซ่อมด้วยนะ  อิๆๆๆๆๆ

หรือถึงก็ไม่รู้นะ      เซียนแนะนำต่อซิ

[Nimit( Un )]

Product Code : AMP1K8
Product Name : PA Digital Audio Amplifier 1800+1800W Rms 4ohm
Description : (Tripath reference model Bridged RB-TK2350-3)
PA ภาคขยายเสียงระบบดิจิตอล คลาส ที กำลังขับ 1800+1800 วัตต์ สเตอริโอ ที่โหลด 4 โอห์ม ใช้แหล่งจ่ายไฟคู่แบบ +/- 60 Volt DC, 20Adc (45 ~ 60 Volt) มีระบบป้องกันการช๊อตวงจรที่ output ด้วยทนทรหดสุดๆ ใช้ chipset Tripath TK2350 บอร์ดมีขนาดเล็กกะทัดรัด ประหยัดไฟ ได้กำลังขับเต็มประสิทธิภาพ 90-95% ทำให้ไม่ร้อนและฮีทซิ้งจึงมีขนาดเล็กได้ ทำแอมป์รถยนต์ก็ไม่ติดขัดเรื่องพื้นที่น้อย ใช้อุปกรณ์บนแผงวงจรแบบ SMT ใช้ N-Ch POWER MOSFET 8 ตัว

THD+N=10% @ 4Ω 1800+1800W rms -/+60V
THD+N=0.1% @ 4Ω 1200+1200W rms -/+60V
THD+N=10% @ 8Ω 3600W rms BTL -/+60V

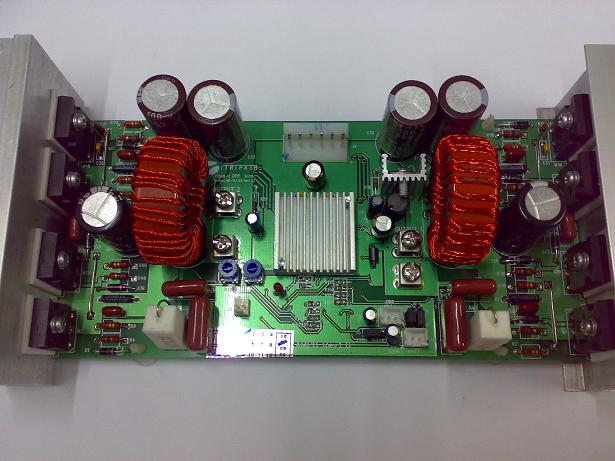

รูปด้านล่าง
(Tripath reference model Bridged RB-TK2350-3)
PA ภาคขยายเสียงระบบดิจิตอล คลาส ที กำลังขับ 1800+1800 วัตต์ สเตอริโอ ที่โหลด 4 โอห์ม ใช้แหล่งจ่ายไฟคู่แบบ +/- 60 Volt DC, 20Adc (45 ~ 60 Volt)
Price  : 8900 Baht/pcs
Sale  : 7900 Baht/pcs

เค้าบอกว่า
 ไม่เหมาะกับมือสมัครเล่น


[Chai_Yo_Ho_Hiew]

คุณ Nimit(Un) ครับ ไอซี TK2350 มีขายที่ไหนครับ (ต้องการ ไอซีอย่างเดียวครับ )

[Nimit( Un )]

ตัวแบบนี้หรือเปล่าครับ

[Chai_Yo_Ho_Hiew]

ใช่เบอร์ TC2001 กับ TP2350B หรือป่าวครับ

[Nimit( Un )]

  เป็นเบอร์    TP2350B + TC2001
ใช่ครับ   ใช้ที่ท่านต้องการหรือเปล่าล่ะ

[Chai_Yo_Ho_Hiew]

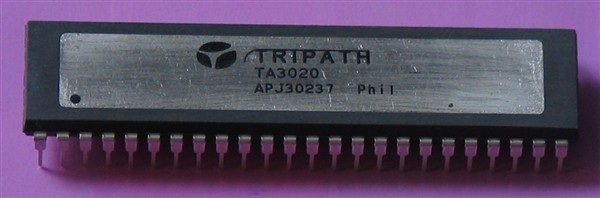

ครับ ผมก็ต้องการเหมือนกัน   แต่อยากได้ TA3020 มากกว่าครับ (เพราะว่าผมมีลายวงจรของตัวนี้อยู่)   จะมีไหมหน้อ

[ถาวร-LSVteam]

ตัวนี้ดูเหมือนICที่ถูกเขียนโปรแกรมขึ้นมานะครับ(ไม่มั่นใจไม่ได้ตามข้อมูลเรื่องเครื่องเสียงเลย

[Nimit( Un )]

ลองติดต่อดูนะครับ
MASTERCOMPONENT
อาคารบ้านหม้่อสแควร์ ห้องD3 210 ถ.ตรีเพชร แขวงวังบูรภาภิรมณ์ เขตพระนคร กรุงเทพฯ 10200 โทร.02-6238262

[Chai_Yo_Ho_Hiew]

ขอบคุณครับ


[คุณ Hahaha]

ลองติดต่อดูนะครับ
MASTERCOMPONENT
อาคารบ้านหม้่อสแควร์ ห้องD3 210 ถ.ตรีเพชร แขวงวังบูรภาภิรมณ์ เขตพระนคร กรุงเทพฯ 10200 โทร.02-6238262

มีเว็บมั้ยครับ

[คุณ Hahaha]

เว็บลิ๊งค์ดูสินค้าของ MASTERCOMPONENT น่ะครับ

[Nimit( Un )]

เว็บลิ๊งค์ดูสินค้าของ MASTERCOMPONENT น่ะครับ

จัดให้ตามนี้เลยครับ    เรื่องอะไหล่หากไม่มี  อย่าว่าผมนะ
http://www.mastercomponent.com/

[rittichai.l.]

ตอบเร็วจริงๆครับท่าน

[คุณ Hahaha]

Product Code : AMP1K8
Product Name : PA Digital Audio Amplifier 1800+1800W Rms 4ohm
Description : (Tripath reference model Bridged RB-TK2350-3)
PA ภาคขยายเสียงระบบดิจิตอล คลาส ที กำลังขับ 1800+1800 วัตต์ สเตอริโอ ที่โหลด 4 โอห์ม ใช้แหล่งจ่ายไฟคู่แบบ +/- 60 Volt DC, 20Adc (45 ~ 60 Volt) มีระบบป้องกันการช๊อตวงจรที่ output ด้วยทนทรหดสุดๆ ใช้ chipset Tripath TK2350 บอร์ดมีขนาดเล็กกะทัดรัด ประหยัดไฟ ได้กำลังขับเต็มประสิทธิภาพ 90-95% ทำให้ไม่ร้อนและฮีทซิ้งจึงมีขนาดเล็กได้ ทำแอมป์รถยนต์ก็ไม่ติดขัดเรื่องพื้นที่น้อย ใช้อุปกรณ์บนแผงวงจรแบบ SMT ใช้ N-Ch POWER MOSFET 8 ตัว

THD+N=10% @ 4Ω 1800+1800W rms -/+60V
THD+N=0.1% @ 4Ω 1200+1200W rms -/+60V
THD+N=10% @ 8Ω 3600W rms BTL -/+60V



รูปด้านล่าง
(Tripath reference model Bridged RB-TK2350-3)
PA ภาคขยายเสียงระบบดิจิตอล คลาส ที กำลังขับ 1800+1800 วัตต์ สเตอริโอ ที่โหลด 4 โอห์ม ใช้แหล่งจ่ายไฟคู่แบบ +/- 60 Volt DC, 20Adc (45 ~ 60 Volt)
Price  : 8900 Baht/pcs
Sale  : 7900 Baht/pcs

เค้าบอกว่า
 ไม่เหมาะกับมือสมัครเล่น


แอมป์คลาส ที เค้าไปดูกันที่ไหนเหรอครับ

[Nimit( Un )]

ที่นี่ครับท่าน
http://www.icdshop.net/category.asp?select1=5&list=yes

[Chai_Yo_Ho_Hiew]

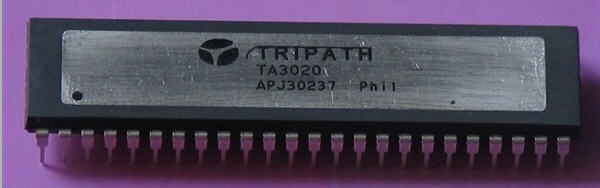

รู้ราคา TA3020 แล้ว
 ราคาแค่ประมาณ 12 ยูโรเอง ไม่รวม VAT และค่าขนส่ง น่าซื้อมาใช้จังเลย (ส่วนผมคิดหนักเลย)

[Chai_Yo_Ho_Hiew]

รู้ราคา TA3020 แล้ว
 ราคาแค่ประมาณ 12 ยูโรเอง ไม่รวม VAT และค่าขนส่ง น่าซื้อมาใช้จังเลย (ส่วนผมคิดหนักเลย)

ราคาผิดครับ ที่จริงราคาประมาณ 12USD ยังไม่รวมภาษีและค่าส่งครับ

[Chai_Yo_Ho_Hiew]

วงจรของ TK2350 ผมไม่มีครับ มีแต่ของTA3020 ครับ

ถ้าเอามาลงให้จะเป็นพระคุณอย่างสูงครับ

[ไทคอนสาร]

วงจรของ TK2350 ผมไม่มีครับ มีแต่ของTA3020 ครับ

ถ้าเอามาลงให้จะเป็นพระคุณอย่างสูงครับ

0519d5808d7b9" target="_blank">http://www.uploadtoday.com/download/?67f72d9402f90e24c4b 0519d5808d7b9

[niranT]

ช่วยทีครับช่วยหาเบอร์และทำลายวงจรให้หน่อยครับ

[niranT]

ช่วยหาเบอร์แทน

[niranT]

มีอีก

[niranT]

มีอีก

[niranT]

อีกแบบ ฝากด้วยครับ

[aon3]

รู้ราคา TA3020 แล้ว
 ราคาแค่ประมาณ 12 USDเอง ไม่รวม VAT และค่าขนส่ง น่าซื้อมาใช้จังเลย (ส่วนผมคิดหนักเลย)
ข้อความเมื่อ: พฤษภาคม 23, 2007, 04:36:04 PMข้อความโดย: Nimit( Un )
: ไม่ทราบว่า ท่านอาจารย์ ทั้งหลายได้ IC กันหรอยังครับผม  พอมี แหล่ง IC TA3020 ,TC2001 , TP2350B อยู่บ้าง ลอง โทรไปสอบถามราคาดู ครับ 089-6979932 ไม่ถึง 12 USD หรอครับ.. แล้วอาจารย์ มี ลายวงจรไหมครับ  หาจากที่ไหนบ้าง
