หม้อแปลง24-0-24สองตัว อยากได้ไฟ+-68Vdc(ไม่ธรรมดา)

[FIR2029]

หุหุ  ที่ว่าไม่ธรรมดา ก็คืออยากใช้Cที่มีอยู่แล้ว  ไม่อยากซื้ออีก  แต่มันทนแรงดันได้แค่50Vครับ
ของที่มีอยู่นะครับ หม้อแปลง24-0-24 300VA สองลูก
C 15000uF/50V 1คู่
C   6800uF/50V 1คู่

จะอนุกรมหม้อแปลงยังไงดีครับ
ถ้าผมอนุกรมกันก่อน แล้วเร็กติไฟล์ จะได้ไฟ+-68V ซึ่งแรงดันสูงเกินที่Cจะรับได้  ใช่มั้ยครับ
หากจะต่อC อนุกรมกันอีกให้รับไฟได้100V ค่าความเก็บประจุของมันก็จะลดลงเหลือประมาณ 4687uF เท่านั้นเอง

ดังนั้น ถ้าผม ผ่านภาคจ่ายไฟ ของหม้อแปลงแต่ละลูกแยกกัน  แล้วถึงมาอนุกรมกันให้ได้ +-68V
จะดีกว่าใช่มั้ยครับ ค่าCของภาคจ่ายไฟที่ไม่เท่ากันจะมีปัญหามั้ยครับ

จะเอาไป ใช้กับ บอร์ดแปลง 5200 1943 ข้างละ2คู่ สเตอริโอครับ

[BenQ]

หุหุ  ที่ว่าไม่ธรรมดา ก็คืออยากใช้Cที่มีอยู่แล้ว  ไม่อยากซื้ออีก  แต่มันทนแรงดันได้แค่50Vครับ
ของที่มีอยู่นะครับ หม้อแปลง24-0-24 300VA สองลูก
C 15000uF/50V 1คู่
C   6800uF/50V 1คู่

จะอนุกรมหม้อแปลงยังไงดีครับ
ถ้าผมอนุกรมกันก่อน แล้วเร็กติไฟล์ จะได้ไฟ+-68V ซึ่งแรงดันสูงเกินที่Cจะรับได้  ใช่มั้ยครับ
หากจะต่อC อนุกรมกันอีกให้รับไฟได้100V ค่าความเก็บประจุของมันก็จะลดลงเหลือประมาณ 4687uF เท่านั้นเอง

ดังนั้น ถ้าผม ผ่านภาคจ่ายไฟ ของหม้อแปลงแต่ละลูกแยกกัน  แล้วถึงมาอนุกรมกันให้ได้ +-68V
จะดีกว่าใช่มั้ยครับ ค่าCของภาคจ่ายไฟที่ไม่เท่ากันจะมีปัญหามั้ยครับ

จะเอาไป ใช้กับ บอร์ดแปลง 5200 1943 ข้างละ2คู่ สเตอริโอครับ

แค่คิดก็ผิดอย่างแรง C ไฟเกินนิดเดียวก็ตู้มแล้ว เดี๋ยวเสียของเปล่าๆ...................................

[FIR2029]

ถ้าผมอนุกรมกันก่อน แล้วเร็กติไฟล์ จะได้ไฟ+-68V ซึ่งแรงดันสูงเกินที่Cจะรับได้  ใช่มั้ยครับ

แค่คิดก็ผิดอย่างแรง C ไฟเกินนิดเดียวก็ตู้มแล้ว เดี๋ยวเสียของเปล่าๆ...................................

คร๊าบ อันนั้นผมหมายถึง ว่ามันทำไม่ได้อยู่แล้ว  ก็เลยถึงหาวิธีอื่นไงครับ
ถ้าผมต่อแบบนั้นหละก็  เงิน300บาทหายวั๊บไปกับตา แหงๆ  ใช่มั้ยท่านBENQ

[BenQ]

จากอ่านๆดู หมายความว่า จะแยกหม้อแปลงแปลงข้างละชุดหรือป่าว โดยถ้าแต่ละชุด ใช้ C ค่าไม่เท่ากัน

ถ้าใช่.............มีผลต่อเสียงครับ L, R  ดังเสียง ไม่เหมือนกัน

[FIR2029]

ผมตั้งคำถาม งง ไปหรอครับเนี่ย
สรุป  อยากได้ไฟ +-68Vครับผม  แต่มีC แค่ 50V สองคู่ และค่าต่างกัน

[Nimit( Un )]

จากอ่านๆดู หมายความว่า จะแยกหม้อแปลงแปลงข้างละชุดหรือป่าว โดยถ้าแต่ละชุด ใช้ C ค่าไม่เท่ากัน

ถ้าใช่.............มีผลต่อเสียงครับ L, R  ดังเสียง ไม่เหมือนกัน

ผมตั้งคำถาม งง ไปหรอครับเนี่ย
สรุป  อยากได้ไฟ +-68Vครับผม  แต่มีC แค่ 50V สองคู่ และค่าต่างกัน

ไม่ต้องคิดอะไรมากท่าน  ไปซื้อหม้อแปลงตามที่แรงดันเครื่องต้องการ
   อย่าดัดแปลงเลย    ปัญหาจะได้จบ
      ประสิทธิภาพจะได้ออกมาครบถ้วน   ลงทุนอีกนิด
 ไม่ช่วยยังขัดเขาอีก ผม

[worathep-LSV team]

ใช้ rectify แยกกัน 2 ชุดและแต่ละชุดใช้ C ค่า 15000 กับ 6800  สองตัวนี้ต่อ 1 ชุด ก็ได้แล้ว

[BenQ]

จากอ่านๆดู หมายความว่า จะแยกหม้อแปลงแปลงข้างละชุดหรือป่าว โดยถ้าแต่ละชุด ใช้ C ค่าไม่เท่ากัน

ถ้าใช่.............มีผลต่อเสียงครับ L, R  ดังเสียง ไม่เหมือนกัน

ผมตั้งคำถาม งง ไปหรอครับเนี่ย
สรุป  อยากได้ไฟ +-68Vครับผม  แต่มีC แค่ 50V สองคู่ และค่าต่างกัน

ไม่ต้องคิดอะไรมากท่าน  ไปซื้อหม้อแปลงตามที่แรงดันเครื่องต้องการ
   อย่าดัดแปลงเลย    ปัญหาจะได้จบ
      ประสิทธิภาพจะได้ออกมาครบถ้วน   ลงทุนอีกนิด
 ไม่ช่วยยังขัดเขาอีก ผม

เห็นด้วยกับพี่ นิมิต นะครับ แนะนำให้ซื้อหม้อแปลง ตามสเปคแอมป์ ส่วน C ใช้ทนแรงดัน 80V  ก็ได้ถ้าจะประหยัดงบด้วย

[BenQ]

ใช้ rectify แยกกัน 2 ชุดและแต่ละชุดใช้ C ค่า 15000 กับ 6800  สองตัวนี้ต่อ 1 ชุด ก็ได้แล้ว

จริงด้วยครับพี่......แหม.......เรื่องคำนวณนี่ผมไม่สันทัดเลยจริงๆครับ.................................

[FIR2029]

ครับผม  ก็ของมันมีอยู่แล้ว  หม้อแปลง48-0-48 6แอมป์เต็มๆก็หลายตังนะท่าน ไหนจะCมาฟิลเตอร์อีก


เอาเป็นว่าหม้อ แปลง24-0-24 แยกเร็กติฟาย แล้วก็มาอนุกรมกัน  แค่นี้ จบใช่มั้ยครับ
ถึงแม้วว่า เร็กติฟายออกมาแล้ว จะใช้Cฟิลเตอร์ ค่าแตกต่างกัน ก็พอใช้ได้ใช่มั้ยครับ

[worathep-LSV team]

ถูกต้องครับ

[BenQ]

ครับผม  ก็ของมันมีอยู่แล้ว  หม้อแปลง48-0-48 6แอมป์เต็มๆก็หลายตังนะท่าน ไหนจะCมาฟิลเตอร์อีก

ถึงแม้วว่า เร็กติฟายออกมาแล้ว จะใช้Cฟิลเตอร์ ค่าแตกต่างกัน ก็พอใช้ได้ใช่มั้ยครับ

ใช้ได้ครับ  แต่ช่วงเบสต่ำๆ ท่านจะได้ยินว่ามันต่างกัน   กับข้างที่ใช้ c ค่าสูงๆ  (สำรองไม่พอ)

ถ้าจะใช้ของที่มีอยู่แล้วให้เกิดประโยชน์ให้มากที่สุด ผมเห็นด้วยนะ แต่.......เสียงอาจจะไม่ดีเท่าที่ควรจะเป็นนะ

ได้อย่างเสียอย่าง...............................

[worathep-LSV team]

ถ้ากลัวว่า C น้อยไป ก็เพิ่ม C อีกชุดละตัว เอาค่า 3300 ไมโครต่อขนานกับ 6800 ไมโครก็ได้ จะได้เป็น 10000 ไมโครเท่ากัน

[lason]

ลองดูอย่างนี้ได้มั๊ย

[rittichai.l.]

น่าสนครับ

[aungdoy]

ลองดูอย่างนี้ได้มั๊ย

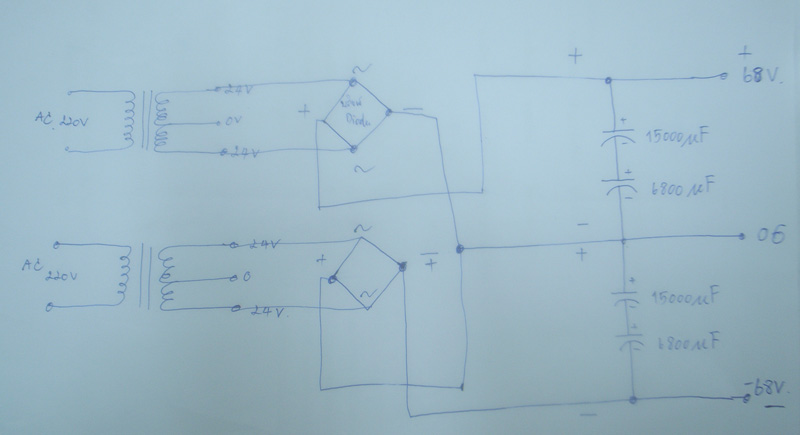

ต่อตามแบบนี้ใช้ได้น่ะครับ แต่ ตรง C ฟิลเตอร์ที่ต่ออนุกรมกันให้ใช้ R  ต่อขนานกับ C ทุกตัวก่อนนำมาอนุกรมกันครับ กระแสร์ไม่ลดลงด้วย  หลักการนี้เห็นมีใช้อยู่ในเพาเวอร์แอมป์ของซาวด์สแตนดาดครับ ส่วนค่า R เท่าไหร่ ไว้ให้ผู้ที่เคยซ่อมเพาเวอร์ของซาวด์สแตนดาดช่วยออกความเห็นละกัน  ขะน้อยบ่เคย

[FIR2029]

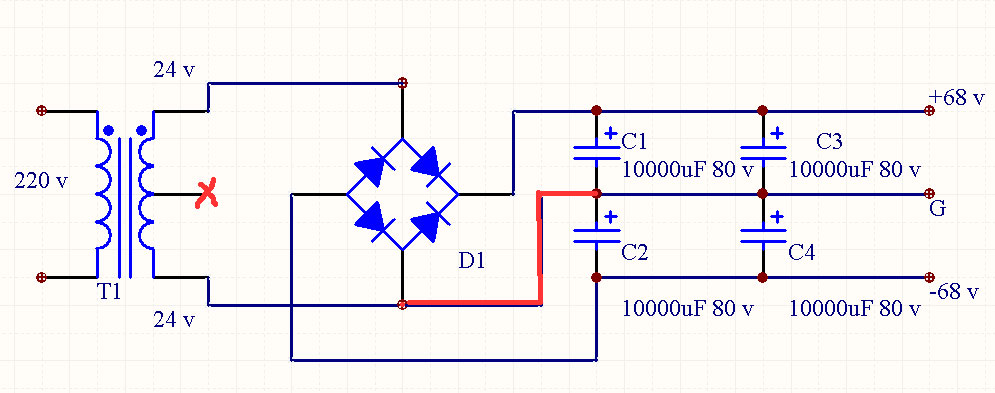

ถ้าต่อ แบบในรูป ค่าCจะรวมกันได้แค่4678uF ครับผม
แต่ถ้า  แยกเร็กติฟาย คนละข้าง แล้วนำมาอนุกรมกัน  จะดีกว่า

ขอบคุณสำหรับคำตอบที่บอกว่าเสียงเบสสองข้างจะไม่เท่ากัน

ผม ว่า ไม่นะครับ เพราะทั้งสองข้างผมใช้ภาคจ่ายไฟชุดเดียวกัน

แต่เป็นการเอาภาคจ่ายไฟสองตัวมา อนุกรมกันเฉยๆ


ขอบคุณทุกคำตอบครับผม

[WatHF100♥]

24-0-24 Vrms 300VA(ขอให้เป็นแบบลวดใหญ่ๆแอ็มป์เต็มๆเถอะ สาธุจะได้กระแสเต็มที่คือ ๖แอ็มป์)

ลงทุนเรื่อง ซีใหม่อย่างที่พี่ๆน้องๆแนะนำไว้ครับ 3300uF-4700uF  / 80V ครับ ใช้สักสี่คู่ครับ (๘ตัว)

ซีเดิมๆเอาเก็บไว้ทำอย่างอื่นเถอะครับ โวลท์มันต่ำไป

ถ้าเป็นแบบ 105 องศาก็มีสิทธิ์ได้คุณสมบัติในการเป็นแบบโลว์อิมพีแด้นซ์ กระแสสูงด้วย
ค่าความจุถ้ามีค่ามาก +โลว์อิมฯ+จ่ายกระแสริปเปิ้ลได้สูง  อย่างซียี่ห้อดีๆแพงๆ ของต่างปท ก็ดีไป
แต่ถ้าบ้านเรา ค่าไม่กี่พันไมโคร แต่จ่ายกระแสริปเปิ้ลได้สูง สามสี่แอ็มป์ ยังพอหาได้ครับ
เราใช้คุณสมบัติข้อนี้ของมันครับ
ซีค่าความจุน้อยทำงานได้รวดเร็วกว่าด้วยครับ

...โดยทั่วไปจะหลีกเลี่ยงการต่อซีแบบอนุกรมครับ
(ยกเว้นการใช้งานในแนวทางทวีแรงดัน(มักเห็นในแอ็มป์หลอด ซึ่งใช้โวลท์สูงแต่กระแสต่ำ)

หม้อแปลงสองตัวนี้ถ้าเหมือนกันเด๊ะๆ มีสิทธิ์ครับ
สามารถเอามาต่อดังนี้(ผมว่าถ้าจำไม่ผิดคุณBenQหรือไม่ก็ท่านอื่นได้เคยลงภาพผังให้ชมกันแล้ว)

๑)ไพรมารี่ ต่อสายให้ตรงเฟสกัน
๒)เซ็คคั่นดารี่ ก็เอาล่างของตัวหนึ่งชนขั้วบนของอีกตัว กลายเป็นเว็นเตอร์แท็ป
๓)ใช้ไดโอด MUR1620  MUR1620R อย่างละตัวก็จบแล้วครับ ติดฮีทซิ้งค์+รองฉนวนให้มันด้วย
๔)ใช้ซีค่าไม่ต้องเยอะมาก ๔คู่ดังกล่าว

ถ้าต้องการใช้ซีเดิมๆ ก็ต้องเปลี่ยนวงจรที่ใช้โวลท์ต่ำลงครับ

อย่างในภาพ ผมมีหม้อแปลง 24-0-24 Vrms อยู่สองลูก เช่นกันผู้ผลิตหม้อแปลงเขาบอกว่ากระแส ๖ และ ๗แอ็มป์ ตามลำดับ (ตัวขวา กระแสมากกว่าตัวซ้าย ๑แอ็มป์  ผมจึงใช้มันสำหรับจ่ายให้ให้วงจรภาคปรีอ็อปแอ็มป์ที่ต่อลอยตัวอยู่กลางอากาศด้วย)

อุปกรณ์ที่ผมใช้คือ
DRV134   แยกเฟสสัญญาณสำหรับบริดจ์ได้ดีครับ  (เขาทำมาสำหรับ Audio Line Driver สำหรับระบบBalance)
LM3886    2pcs/CH  ต่อวงจรแบบ Bridge ครับ  (สามารถใช้ข้างละสองคู่ขึ้นไปก็ได้ แต่ต้องมีตัวต้านทาน0.1 Ohms 5W ต่อซีรีส์กับขาเอ้าท์พุทก่อนมาขนานกัน)
หม้อแปลงแต่ละลูก  ต่อผ่านไดโอดMUR1620  MUR1620R สองคู่  แยกใช้แบบซ้ายขวา
ซีฟิลเตอร์ ใช้ค่า 4700uF  2pc/ Power Chip

ลองขับลำโพงสามทาง(ดอกของสแกนสปีค) 10"x2 , 7"x1 ,Tweeter  โฟคอล   ในบ้านอัดได้ได้สบายๆครับ
ฟังดังเต็มห้องที่บ้านจับฮีทซิ้งค์แค่อุ่นๆ นิดๆครับ

แต่ดอกลำโพงจริงๆ ที่มันจะขับใช้งานคือ RCF 97dB (12")  & Eminance 98dB (12") ครับ

Chip Amp ที่นำมาต่อบริดจ์ แล้วได้พลัง"ใช้งานจริง"  ได้ดีเกินตัว มีมากมายครับ รวมทั้งสองเบอร์นี้
LM3886 (ใช้สองตัวต่อบริดจ์)
LM4780 (บริดจ์ได้เลย)

[Tunk]

FIR 2029 ชอบเล่นแต่ไม่ลงทุนเลยครับ ( แล้ววงจรบริดว่าไงจะครบเดือนแล้วนะครับ )

[FIR2029]

แหมๆ ท่าน Tunk  ต้องไปโทษท่าน หลง สุรินทร์ แล้วนะครับ
เขาบอกว่าไม่ต้องจ่าย หุหุ       ผมก็เชื่อสนิทเลย

[Chath]

ไม่ต้องจ่ายแล้วท่าน   เอาเงินไปซื้อ C ที่ระเบิดก่อน  อิๆๆๆ
     ไหนท่านบอกว่า 24    2 ลูกครับ  ที่ลงโชว์ออฟ  ท่านใช้หม้อแปลงคนล่ะขนาดอีก


[FIR2029]

แหะๆ  แบบว่าของในบ้านเหลือ24ลูกเดียวเองครับ
กะว่า ว่างๆจะลองต่อแบบ ทวีแรงดัน แบบท่าน sukyone ที่ลงบอกไว้ลองดู
มันน่าจะได้ผลดีนะครับ  แต่กระแสคงลดลง

ถ้าต่อแบบนี้หม้อแปลง 24-0-24Vac 6แอมป์ เมื่อต่อได้68Vdc แล้วจะเหลือ 3A ใช่มั้ยครับ

[หลง สุรินทร์]

แหมๆ ท่าน Tunk  ต้องไปโทษท่าน หลง สุรินทร์ แล้วนะครับ
เขาบอกว่าไม่ต้องจ่าย หุหุ       ผมก็เชื่อสนิทเลย

รีบไปจ่ายเด้อท่านตั๋งแก่บนทุกวัน แล้วมาเสียเบียร์ไห้พี่ด้วย  มาเสียสะดีดี
