TDA8362,IX1830CE ขา Portect เป็นขาไหนครับ

[plian♥]

Sharp 21C-200 , TDA8362,IX1830CE ขา Protect อยู่ขาที่เท่าใดครับ

[TRT]

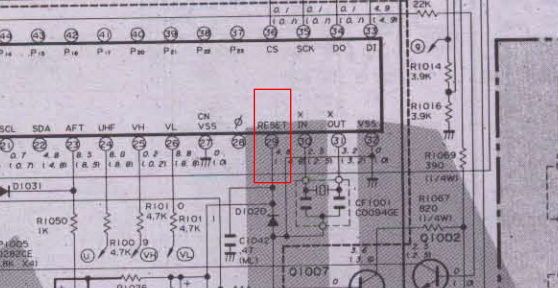

ขา Protect ของรุ่นนี้ก็คือขา Reset นั่นเองครับ
ปกติขานี้มีไฟ 5 โวลย์นะครับ
ถ้าไม่มีไฟก็ Protect ครับ แล้วลองใล่ดุไฟมันไปลงกราวด์ตรงใหนครับ

[plian♥]

ขอบคุณครับ คุณ TRT คุณช่วยตอบคำถามผมมา 2 หนแล้ว ขอบคุณอีกทีครับ ผมเป็นช่างหัดใหม่ครับ เจอเครื่องรุ่นเก่า SHARP 21C-200 เปิดแล้วไฟแดงติดทันที ไฟ 8V ไม่มี  เข้าใจว่า HOR ยังไม่ทำงาน ก็ยังสงสัยอยู่เหมือนกันว่ามันจะงานได้ยังไงก็เมื่อ HOR ยังไม่ทำงาน ไฟ B+ วัดได้ 115V  เกินไป 10V ก่อนหน้านี้เปิดได้นาน 10 นาทีแล้วตัดครับ

[TRT]

ไฟ B+ วัดได้ 115V  เกินไป 10V ก่อนหน้านี้เปิดได้นาน 10 นาทีแล้วตัดครับ

สรุปตอนนี้เมื่อต่อ Load เช็ค B+ ได้เท่าไหร่ครับ
ถ้าไฟเกิน 115 ไปเยอะก็เช็คภาคจ่ายไฟแหละครับ ดูพวก C Elec ตัวเล็กฝั่งกราวด์ร้อนครับ
เอาตรงนี้ให้ได้ก่อนครับ

[plian♥]

C ฝั่งกราวน์ร้อน 5 ตัวเปลี่ยนใหม่หมดแล้ว ไฟ +B ยังได้ 125V เท่าเดิมครับ ปรับลดสุดเหลือ 120V เปลี่ยน IC TEA2261 ไปแล้วด้วย ฟลายแบคก็ดีครับ

[plian♥]

ถึงทุกท่านที่ให้คำแนะนำครับ
อาการเปิดเครื่องแล้วตัด ผมพบแล้วครับ ตอนรแกเลยเปิดเครื่องได้ประมาณ 10 นาทีก็ตัด ไฟ LED ติดสีแดง ต่อมาผมเปลี่ยน สวิตช์ลดเสียง บังเอิญบัดกรีขาสวิตช์ไปลงกราวน์เสียนี่ เลยทำให้เปดเครื่องแล้วตัดทันที

ส่วนอาการ เปิดได้นาน 10 นาทีแล้วตัดนั้น พบว่าที่ขา 29 (RESET) ของ IX1830CEZZ เป็น 0V แสดงว่าติด Protect ไม่รู้จะเช็คยังไงต่อ เลยลองเปลี่ยน Q604 (2SC2236) ดู ปรากฏว่าเครื่องใช้ได้เป็นปกติ ลองวัดด้วยมอเตอร์แล้ว Transistor ตัวนี้ก็ไม่น่าจะเสีย วัดโอห์มได้เท่ากับตัวใหม่เลยครับ ผมใช้เวลา 2 อาทิตย์ เพราะเพิ่งหัดใหม่ครับ
