  ขอ ขอบพระคุณอย่างสูงครับท่าน TRT อ่านมาตั้งนานได้ความรู้มากๆ อยากมีเรื่องรบกวนท่านบ้าง เป็นTV Singer  ครับลืมดูรุ่นมาเดียวจะดูมาใหม่ครับ บอกอาการคร่าวๆ ไฟLED ไม่ติดเลย วัดไฟ 130V มีประมาณ 90V มีเสียงร้อง Relay ไม่ทำงาน สังเกตุเห็นZD คร่อมCoill Relay มันช็อตอยู่เลยลองเปลี่ยน แล้วถอดฟลายแบค กับสายสะดึอ ออก ทดลองเปิดเครื่องไปLEDติดแล้ว วัดไฟ 130V มาแล้ว แต่ก็ไม่แน่ใจว่าต้องเช็คอย่างไรต่อ วงจรก็ไม่มี ที่ทำได้ก็คือถอดอุปณ์แต่ละตัวมาเช็ค เลยอยากรบกวนขอวงจรหน่อยครับ ขอบคุณครับ นักเรียนทำความ.....

[omoming]

สวัสดีครับ คุณ TRT ผมจดรุ่นมาแล้วครับ TV 21" รุ่น SCT-21F2         CMKD-P3X อยากรบกวนขอวงจรด้วยครับ อยากให้ช่วยแนะนำด้วยครับถึงอาการที่เกิดขึ้น ผมลองทำตามที่คุณ TRT บอกใช้มิเตอร์เช็คทางด้านกราว์ที่C300Vร้อนแล้ว ไม่ช็อตครับ แต่ด้านกราว์เย็นขึ้น10โอมห์ครับไม่ค่อยแน่ใจแบบว่ามือใหม่ครับ เลยอยากรบกวนขอวงจรเพราะผมชอบดูวงจรมากครับเพราะจะได้เข้าใจอย่างแท้จริง  ขอบคุณครับ

[TRT]

อันดับแรกเลยนะครับ...
ถอด TR Hor ออกก่อน แล้วต่อหลอดไฟเป็น Load แทน Hor
แล้วลองเปิดเครื่องดูซิหลอดไฟติดมั้ย ถ้าติด วัดไฟดูซิว่ามีกี่โวลย์ แท่นนี้ปกติ 130 V
ถ้าไม่ติดก็มาดูที่ภาคจ่ายไฟ หรืออุปกรณ์ที่ต่ออยู่กับ Line B+ ว่ามีช็อตมั้ย
ส่วนวงจรแท่นนี้เปิดวงจรของ Sharp แท่น GA-2 ดูได้ครับ
หรือแจ้ง Mail มา เดี๋ยวส่งให้ถึงที่เลย 555+

[omoming]

 ถ้างั้น ขอความกรุณาเลยครับ Mail:  omoming@hotmail.co.th  เมื่อเช้าตรวจพบRแถวๆฟลายแบคค่าหด(ตรงข้ามกับยึด)แต่ไม่เท่ากับ 0 Ohm แต่อยากวัดแบบช่างมืออาชีพคือดูวงจรประกอบและวิเคราะห์ รบกวนหน่อยนะครับ ทั้งหมดทำความเคารพ

[TRT]

งั้น..จัดปายยยยยยย....
ส่งไปแล้วครับ

[omoming]

สวัสดีครับคุณ TRT
 ทดลองแล้วครับ หลอดไฟติดประมาณ10%เอง ไล่เช็คอุปกรณ์ตามวงจรดูก็ไม่เจอครับ เลยทดลองลอยขา9ของฟลายแบคดู  หลอดไฟติดวัดได้129V.ครับ จะสรุปได้มั้ยครับว่า ฟลายแบคเสีย หรือจะมีจุดสังเกตุอื่นอีกครับ เพราะตอนที่เสียTV มีเสียงดัง ตุ๊บ...คล้ายมีอะไรระเบิดแต่ไม่พบร่องรอยความเสียหาย ทั้งหมด

[TRT]

เช็ค
 - TR Hor
 - C Damp
 - FBT

[omoming]

คือแบบว่า ในวงจร TV 21" รุ่น SCT-21F2 C-Damper มันอยู่ตรงไหนครับ มือใหม่จริงๆ

[TRT]

C Damp นั้นคือ
C ที่ต่ออยู่กับขา C TR Hor ครับ

[jacki]

ขอบคุณครับ..



[ROJ]

ช่วยดู philips แท่น L01.1A ด้วยครับ โปรเทคตรงไหนบ้าง  ตอนนี้ติดอาการเปิด 5 วินาทีดับ




[TRT]

เอาที่เคยเจอนะครับ ไม่ได้ทำรูปใว้
ตอนที่ยังไม่ตัดนั้น ภาพผิดปกติหรือไม่
ถ้าภาพปกติ
- ไฟ SCreen มากไปหรือเปล่า
ถ้ายังไม่ทันเห็นภาพ
- ดู Vert
- ดู C2455

[sak2007]

 วิธีแก้ไขอาการ 'เปิดสักครู่ตัด'

เป็นอาการที่เกิดกับทีวีจอแบนรุ่นใหม่ๆ ..เป็นความผิดพลาดของการออกแบบวงจร Beam Current Protect (ABL)

หรือไม่ก็  HighVoltage Protect (EHT) มีวิธีแก้ไขอยู่2วิธี ดังนี้

-------------------------[1]-------------------------------
ปรับ Brightness ลดแสงสว่างลงให้เหลือประมาณ30%
ปรับ Contrast ลดความเข้มของแสงลงให้เหลือประมาณ30%
ปรับ Color ลดสีลงให้เหลือประมาณ30%

-------------------------[2]-------------------------------------------------------
ตรวจ สอบรีซิสเตอร์(R)ในวงจรโปรเทค ตัวที่ต่อลงกราวด์ไว้ ว่า.. ยืดค่านิดหน่อยหรือไม่?

แก้ไขวงจรดังกล่าว ให้แรงไฟลดลงกว่าปกติเล็กน้อย (อาจต้องลดค่าRลงนิดหน่อย)

ถ้าโปรเทคมี TR หรือ ZD เป็นส่วนประกอบ ควรเช็คว่า อาหลั่ยดังกล่าว..รั่วลี๊ค หรือไม่?
-------------------------------------------------------------------------------------
ไฟ สกรีนโดยปกติ ไม่ควรตั้งให้ต่ำกว่า 200v และไม่สูงกว่า500v ..ให้ตั้งไว้ที่ประมาณ300-400v

เมื่อท่านส่งงานแล้ว ควรบอกความจริงให้เจ้าของทราบ ไม่ให้ไปปรับแสงและความเข้มอีก
-----------------------------------------------------------------------------------
ถ้า ทำตามวิธีดังกล่าวแล้วยังไม่หาย แสดงว่ามีอาหลั่ยบางตัวเสียหายอยู่ เช่น IC Vert , TR Hor , PowerSupply (TR, FET, STR), IC Color Current (ไอซีขยายสัญญาณสีที่ซ๊อคเก็ตหลอด), IC EEprom Memory
--------------------------------------------------------------------------------------------------
ถ้าใครเปลี่ยนอาหลั่ยตัวใหม่ให้กับภาคจ่ายไฟแล้วอาหลั่ยตัวใหม่เกิด.. ระเบิดหรือซ๊อตอีก ให้ตรวจสอบ

1. C ไมโคร ในภาคจ่ายไฟ (ไมโครลดลงหรือแห้ง)
2. TR Error amp (tr silicon)
3.ซีเนอร์ไดโอด(ZD)
4.ย้ำจุดบัดกรีซ๊อตไว้, เปลี่ยนอาหลั่ยผิดค่าไปจากเดิมมาก, ใส่อาหลั่ยกลับขั้ว (คนใส่กำลังมึน?!?)
----------------------
ถ้าเห็น C ไมโครตัวไหนหัวบวมๆหรือปลอกหุ้มปริ้นออกมา ควรไล่เปลี่ยนให้หมด.

ถ้าบริเวณ C ไมโครตัวไหน ชื้นแชะ แสดงว่ามีน้ำยาไหลออกมาจากตัวไมโคร ควรล้างปริ๊นซ์บริเวณนั้นและเปลี่ยนCใหม่.

สิ่งที่ช่างต้องกระทำกับทีวีเป็นครั้งแรก คือการย้ำจุดบัดกรี ด้วยความระมัดระวัง และล้างให้สะอาด (ระวัง! วางยาตัวเอง)
--------------------------------------------------------------------------------------------------
**ไม่มีเครื่องไหนที่ผมซ่อมอาการนี้ไม่สำเร็จ.**

[mmongkol]

ท่าน TRT ครับ. ผมมีทีวี Samsung ร่น CB-20F10MJ.อาการเปิดไม่ติดครับ   ยังไม่กล้าที่จะวัดไฟเพราะไม่มี
 วงจร ท่านพอมีวงจรไหมครับ จะลองซ่อมให้ลูกชายครับ.   Mail # samakida01@hotmail.com

    รบกวนท่าน TRTด้วยครับ  ขอบคุณครับ.

[nandorn2]

  ทีวีผม pana แท่นmx-2a tc-29v50 ติดprotect ขนาดลอยขา 20 ic601 ออกแล้ว มันยังตัดเลย งงมากเลยครับ ใครรู้แนะนำหน่อยได้ไหมครับ ซ่อมมา จะ2อาทิตย์แล้ว อยากเปลี่ยนic ก็กลัวมันไม่หาย เสียอะไหล่เปล่าๆ

[TRT]

โทษทีครับ มาตอบช้า
ของท่าน mmongkol  ส่งวงจรไปแล้วนะครับ

ส่วนของท่าน nandorn2 ให้ทำการตรวจสอบทีละขั้นตอนนะครับ
 - ช่วงที่ตัดไฟ B+ เท่าไหร่ครับ
 - ลองเร่ง Screen ดู เป็นเส้นเดียวมั้ย ถ้าเป็นเส้นเดียวกลางจอมาดูที่ขา ACL ครับ ต้องเป็น Hi ( ที่เป็นบ่อย R525 ยืด , Q1112 ลี๊ค )
แต่ถ้าตัด FBT ไม่ทำงานมาดูที่...
 - ลอย Hor ต่อ Load เช็คไฟ B+ ปกติ 140 V
 - ขา 20 ช็อตลงกราวด์ดู

[sanya222]

ขอคุณมากๆๆๆครับสำหรับช่างที่มีนําใจขอให้รวยนะครับ

[newspor]

สุดยอดเลยครับ ขอบคุณมากๆๆ

[MT sound]

ต้องขอขอบคุณ  และคารวะ สำหรับความรู้พื้นฐาน ที่บางคนอาจมองข้าม

[vasant9]

ช่วยดู philips แท่น L01.1A ด้วยครับ โปรเทคตรงไหนบ้าง  ตอนนี้ติดอาการเปิด 5 วินาทีดับ




ขอด้วยคนครับ

[TRT]

เอาที่เคยเจอนะครับ ไม่ได้ทำรูปใว้
ตอนที่ยังไม่ตัดนั้น ภาพผิดปกติหรือไม่
ถ้าภาพปกติ
- ไฟ SCreen มากไปหรือเปล่า
ถ้ายังไม่ทันเห็นภาพ
- ดู Vert
- ดู C2455

[ball077077]

จุด PROTECT ของ SONY KV-2965MT อยู่ที่ตรงไหนครับ

[vasant9]

เอาที่เคยเจอนะครับ ไม่ได้ทำรูปใว้
ตอนที่ยังไม่ตัดนั้น ภาพผิดปกติหรือไม่
ถ้าภาพปกติ
- ไฟ SCreen มากไปหรือเปล่า
ถ้ายังไม่ทันเห็นภาพ
- ดู Vert
- ดู C2455

ปรับไฟscreen แล้วครับ  C2455เปลียนแล้วครับ มีแสงประมาณ5วินาทีแล้วตัดแป๊กแป๊ก ช่วยวิเคราะด้วยครับอาจารย์

[TRT]

ของท่าน ball077077 นั้น

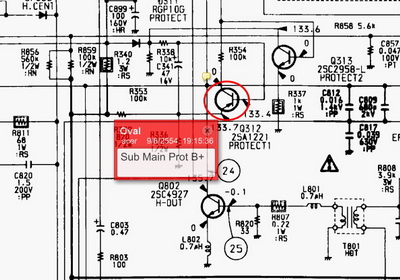

ลองดู Protect ไฟ B+ ตามรูปนะครับ
อ้อ..ดู IC Vert ด้วยครับ

ส่วนของท่าน vasant9
เดี๋ยวผมส่ง ข้อมูล Training แท่น L01 ไปให้นะครับ
ลองศึกษาดู
philips ผมก็ไม่ค่อยแน่นเท่าไรครับ

[newspor]

อ.TRT ครับคือผมเป็นมือใหม่ ไม่ค่อยมีประสบการณ์ จึงอยากให้ช่วยบอกรายละเอียดการวัดไฟ ต้องวัดอุปกรณ์ตัวไหนยังไง

[newspor]

อ.ครับ ช่วยด้วยครับ ฟิลิป ติดโปรเทค เปิดได้สักหนึ่งนาทีมีเสียงแล้วก็ดับไป
รบกวน อ. ช่วยบอกแนวทางด้วยครับ แบบละเอียดๆนะครับผมหัดใหม่ครัีบ
ขอขอบพระคุณครับ

[TRT]

อ.TRT ครับคือผมเป็นมือใหม่ ไม่ค่อยมีประสบการณ์ จึงอยากให้ช่วยบอกรายละเอียดการวัดไฟ ต้องวัดอุปกรณ์ตัวไหนยัง

ลองอ่านดูตั้งแต่หน้าแรกครับ แล้วจะเข้าใจกับคำว่า Protect และการตรวจเช็ค

[newspor]

อ.TRT ครับคือผมเป็นมือใหม่ ไม่ค่อยมีประสบการณ์ จึงอยากให้ช่วยบอกรายละเอียดการวัดไฟ ต้องวัดอุปกรณ์ตัวไหนยัง

ลองอ่านดูตั้งแต่หน้าแรกครับ แล้วจะเข้าใจกับคำว่า Protect และการตรวจเช็ค
