ทำเอง ใช้เอง เครื่องแรกในชีวิต กับ TR07

[somkiat1052]

ไปได้แอมป์เฟตโมโนจากเพื่อนมา 500 วัตต์ เอาไปออกงานแล้วอยู่ๆก็เจ๊งซะงั้น...เก็บไว้ไม่ได้ใช้งาน เลยเอามาโมฯ ลง TR07 สเตอริโอ.....
  ที่มีอยู่แล้วดังนี้...
1.หม้อแปลง 50-0-50 AC ไม่รู้ว่ากี่แอมป์
2.คาปาซิเตอร์ 10000/80  2ตัว
3.ไดโอดบริดจ์
4.ซิงค์ท่อ 7 นิ้ว (เดิมเจาะยึดเฟต 2 ด้านๆละ 8 ตัว)
5.พัดลมดูดอากาศใหญ่ 220 โวลท์
6.VU Led Meter
7.อุปกรณ์หน้า-หลัง ฯลฯ

[somkiat1052]

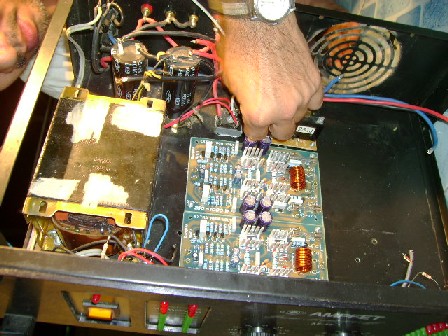

TR07 และอุปกรณ์ที่จะเอาไปใส่แทนของเก่า

[somkiat1052]

อุปกรณ์ที่ลง...จากช่างน้อยเจริญซาวน์
1.บอร์ด TR07 จำนวน 2 แผ่น
2.TR 2500+1943 ใช้ข้างละ 4 คู่(ที่จริงจะใส่ 5 คู่ แต่ซิงค์ไม่มีที่ลงแล้ว)
3.R ใช้ขนาน TR Output
4.ชุดป้องกันลำโพง

[somkiat1052]

เนื่องจากเพิ่งทำเป็นเครื่องแรก จึงทำให้มันสวยได้แค่เนี๊ยะ

[somkiat1052]

เอาไปทดสอบกับเสียงแหลมดอกจรวด ผ่านครับ ได้รายละเอียดแหลมใสดีครับ....
ทดสอบกับเสียงกลาง EURO 15 นิ้ว ข้างละ 2 ผ่านครับ เสียงหวานชัดเจนดีครับ....
ทดสอบกับซับ w 18 นิ้วข้างละ 1 ตู้ดอก IMF  เสียงแน่นนุ่มดีครับ แต่ลองข้างละ 2 ตู้ ไม่ไหวครับเร่งมากไม่ได้แอมป์ร้อนมาก...
....สรุป เอาไปขับเสียงกลาง 15 นิ้ว 4 ตู้ครับ.....ขอบคุณเวปฯนี้ที่ทำให้ผมประกอบเครื่องเป็นครับ
.....สอบถามผู้รู้หน่อยครับ ว่าเจ้าตัวนี้มันได้กี่วัตต์ต่อข้างครับ......ขอบคุณที่เข้ามาติ-ชม ครับผม

[somkiat1052]

อุปกรณ์ที่ลง...จากช่างน้อยเจริญซาวน์
1.บอร์ด TR07 จำนวน 2 แผ่น
2.TR 2500+1943 ใช้ข้างละ 4 คู่(ที่จริงจะใส่ 5 คู่ แต่ซิงค์ไม่มีที่ลงแล้ว)
3.R ใช้ขนาน TR Output
4.ชุดป้องกันลำโพง

...แก้ไขครับ 5200 ครับ....

[Nimit( Un )]

ทำใช้เองไม่ต้องอะไรมากมายครับ   ตามความพอใจ

    นี่เครื่องแรกหรือครับ    แจ๋วมากครับ

[somkiat1052]

ใช้เวลาทำหลังจากเลิกงาน รวม 3 วันเสร็จครับ เพิ่งลองเสียงเมื่อวาน.....ขอบคุณท่านนิมิต ที่มาติ-ชมครับ

[noi3535-LSV team♥]

     มาให้กำลังใจครับ สำหรับคนที่ชอบเครื่องเสียงอย่างท่าน สมเกียรติ
    ที่บอกว่าเอาไปขับเบสตอนเร่งดังๆแล้วเร่งไม่ค่อยไป มีดังนี้นะครับ
     -หม้อแปลงแอมป์น้อยไป ต่ำกว่าพิกัด ลองตัดไฟDCออกไป 1ข้างแล้วเอาขับเบส 2ดอกดูว่าผลเป็นอย่างไรครับ (ตอนที่ตัดไฟอย่าลืมคายประจุที่Cภาคจ่ายไฟให้หมดก่อนนะครับ โดย เอาR1K5วัตต์ต่อที่ไฟ+และไฟ- ลงกราวด์)
     -Cภาคจ่ายไฟค่าเท่าไรผมมองว่าน้อยไปนะครับ อย่างน้อย ต้อง 10000/80V4 ตัวนะครับ
     -สายไฟที่เดินในเครื่องใช้เท่าไหร่ครับ ลองเปลี่ยนมาใช้ สาย2.5ดูสิครับความรู้สึกจะเปลี่ยน
    ถ้ามีเวลาก็ค่อยๆปรับปรุงไปนะครับ ตอนที่จะลองข้างเดียวให้เอาสัญญาณต่อมาทั้ง 2ข้างแต่ละข้างให้ผ่าน Rค่า4.7K ครึ่งวัตต์แล้วมาลงที่สัญญาณเข้าข้างเดียวของแผ่นปริ้นท์ เสียงจะได้มาครบ ลองดูนะครับ มีอะไรสายตรงได้เลยครับ

[somkiat1052]

     มาให้กำลังใจครับ สำหรับคนที่ชอบเครื่องเสียงอย่างท่าน สมเกียรติ
    ที่บอกว่าเอาไปขับเบสตอนเร่งดังๆแล้วเร่งไม่ค่อยไป มีดังนี้นะครับ
     -หม้อแปลงแอมป์น้อยไป ต่ำกว่าพิกัด ลองตัดไฟDCออกไป 1ข้างแล้วเอาขับเบส 2ดอกดูว่าผลเป็นอย่างไรครับ (ตอนที่ตัดไฟอย่าลืมคายประจุที่Cภาคจ่ายไฟให้หมดก่อนนะครับ โดย เอาR1K5วัตต์ต่อที่ไฟ+และไฟ- ลงกราวด์)
     -Cภาคจ่ายไฟค่าเท่าไรผมมองว่าน้อยไปนะครับ อย่างน้อย ต้อง 10000/80V4 ตัวนะครับ
     -สายไฟที่เดินในเครื่องใช้เท่าไหร่ครับ ลองเปลี่ยนมาใช้ สาย2.5ดูสิครับความรู้สึกจะเปลี่ยน
    ถ้ามีเวลาก็ค่อยๆปรับปรุงไปนะครับ ตอนที่จะลองข้างเดียวให้เอาสัญญาณต่อมาทั้ง 2ข้างแต่ละข้างให้ผ่าน Rค่า4.7K ครึ่งวัตต์แล้วมาลงที่สัญญาณเข้าข้างเดียวของแผ่นปริ้นท์ เสียงจะได้มาครบ ลองดูนะครับ มีอะไรสายตรงได้เลยครับ

....ครับผม ขอบคุณมากครับ ....เอ่อ..ที่ผมเคยถามเรื่องป้องกันลำโพง พอเปลี่ยน C เป็น 220 ไมโคร อาการที่เป็นก็หายแล้วครับ

[1100]

ขอบคุณครับสำหรับความรู้ใหม่ๆ
