ขอความรู้ความคิดเห็นวงจขยายเสียงPA205 ครับ

[sutjaret]

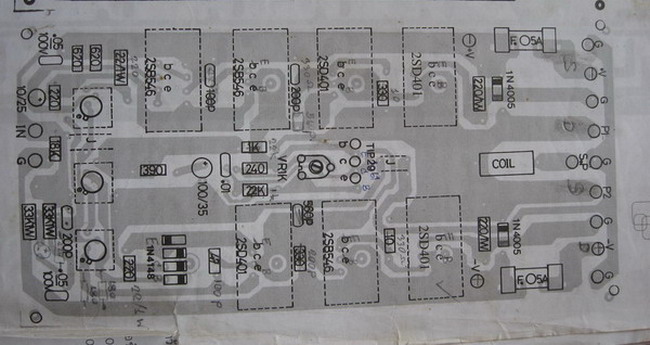

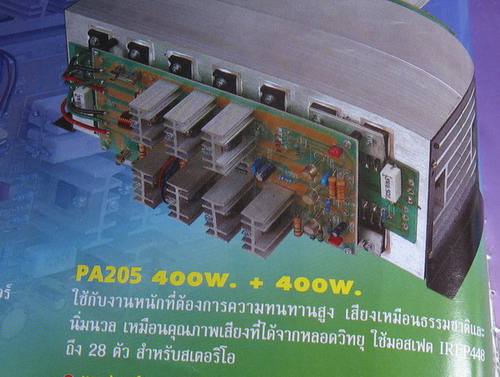

สวัสดีทุกท่านครับ ผมทำวงจรPa205 จากหนังสือโครงงานครับ ผมอยากทราบว่า
-วงจรนี้มันถึง 400 w ที่ 8 โอม จริงหรือเปล่า ใช้มอสเฟส เบอร์ IRFP 448 ข้างละ7คู่ ครับใช้ไฟ +-80 โวลครับ
-ถ้าผมจะเพิ่มคู่มอสเฟสให้เป็น 12 คู่ วัตต์จะเพิ่มขึ้นอีกประมาณกี่วัตต์ครับ และใช้ไฟเท่าเดิม +- 80 โวลล์ครับ
-และจะมีผลร้ายต่อวงจรไหมครับถ้าเพิ่มเป็น12คู่ เพราะผมเคยได้ยินเขาพูดกันว่าใช้คู่มอสเฟสเพิ่มมาก แล้วใช้ไฟสูงจะเป็นผลร้ายต่อวงจร เพราะวงจรเขากำหนอแค่ 7 คู่ครับ
-วงจรนี้เขาเขียนไว้ว่าใช้ไฟ70-80 โวลล์ แต่หม้อแปลงผมเร็กติฟายแล้วได้ +-85โวล์ ถ้าใส่มอสเฟส 12 คู่จะเป็นอันตรามันจะช็อตไหมครับ
      คือตอนแรกผมประกอบ ผมใส่ไป 8คู่ พอเปิดเบามันก็โอเคดีแต่พอผมเปิดดังๆ มอสเฟสซ็อตเลยครับแต่ซ็อตตัวสุดท้ายครับ  แต่ตอนนั้นลายปลิ้นวงจรมันเล็กและยังไม่ได้เคลือบตะกั่วจะเป็นเหตุให้มันซ็อตหรือเปล่าครับ หรือว่าเป็นที่เพิ่มคู่มอสเฟสครับ ผมยังสงสัยมาจนถึงทุกวันนี้

แอมป์ตัวนี้ผมเอาไปขับ 18 นิ้วข้างละ 2 ตัวครับ ท่านว่ามันจะไหวไหมครับ
 วอนผู้มีความรู้ทุกท่านช่วยชี้แนะให้ผมด้วยครับ ขอบคุณมากๆๆ ครับ ขอบคุณครับ

[sutjaret]

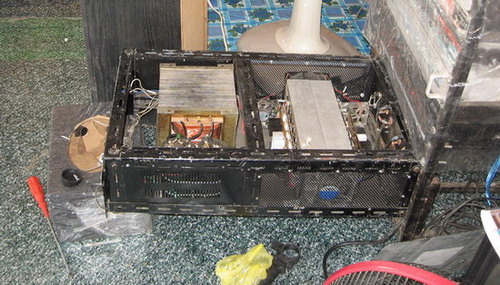

ประกอบเส็รจแล้วครับ

[choetsak bunyarin]

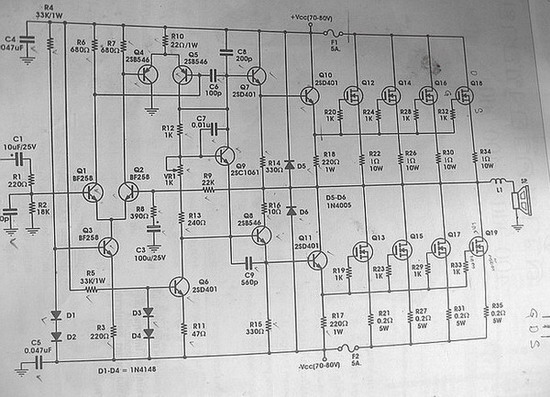

ถ้าท่านจะใช้ 12 คู่จริงๆมีสมาชิกท่านหนึ่งแนะนำมาตัวที่เป็น Q 10 และ Q 11  ให้เปลี่ยนจาก 2SD401 เป็น2SD1047 ใช้ไฟ +-80โวลท์  วัตต์นะจะอยู่ที่ 450 วัต์ส่วนในวงจร Q8 เบอร์ 2SB546 หัวลูกศรที่ถูกจะต้องหันเข้าเพราะเป็นทรานซีสเตอร์แบบ  PNP

[NJradio]

กล่องสวยมากเลย

[sutjaret]

ลืมลงข้อมูลอีกนิดครับ วงจรนี้เป็นวงจรแบบ ควอชี่คอมพลิเมนทารี่ โดยชุดขยายใช้มอสเฟสเบอร์เดียวกันทั้งสองฝั่ง ทั้งซีกบวกและลบครับ
