Pana TC-21PM70B งงเลย

[pingpong26]

Panasonic Tc-21PM70B เครื่องเปิดไปสักพัก แล้วตัดเข้า Protection เปิดเครื่องดู D630 ระเบิดครับ ตัวเป็น TR แบบ SMD เลยไม่รู้เบอร์

รบกวนครับ เบอร์อะไร เอาอะไรใส่แทนได้มั้ง หาชื้อที่ไหนครับ ขอบคุณล่วงหน้าครับ

[drdr61♥]

ก่อนเปลี่ยนเชคดูใหัดีก่อนครับ  มีตัวอื่นเสียอยู่  ถ้าเป็นไดโอดธรรมดา คงใช้ 1N4148แทนได้ครับ


[prom jantapho]

เทียบวงจรดูเบอร์จากวงจรซิครับจะได้ดูสเป็คว่าใช้อะไรแทนได้

[pingpong26]

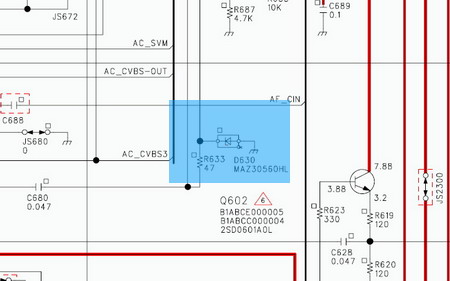

ตอนนี้หาวงจรอยู่ครับ ลองทำตามคุณ drdr61 แล้ว จากวงจร เป็นไดโอด ครับ แต่ 1N4148 ใส่ไม่ได้ครับ งงหนักเลย เทียบวงจรภายใน ที่เป็น

D บนตัวเขียน แค่ I.M เป็นแบบ SMD ด้วยงงหนักเลยครับ

ขอบคุณครับ

[TRT]

เป็น Zener 5.8 V ครับ

[pingpong26]

ขอบคุณ คูณ TRT มากครับ รับทราบแจ่มเลย
