ขอวงจร tv sharp

[yongyut2519 ♥]

ขอวงจรภาคจ่ายไฟของ ทีวีsharp 29fx6 หน่อยครับเพราะเปิดไปนานๆแล้วมันตัดขึ้นแสตนบาย พอสังเกตดูจะเห็น
 r ตำแหน่ง 1720 และ 708 เป็นรอยไหม้ก็เลยจะลองเปลี่ยนดูแต่ไม่ทราบค่า ท่านใดพอจะทราบขอความช่วยเหลือหน่อยครับ


[mon0915]

ท่านลองไล่กลับไปดูตัวที่ไหม้ตัวโยงกับตัวไหนบ้างครับ  ตัวนั้นอาจเสียอูย่นะครับ ลองดูก่อนครับ

[yongyut2519 ♥]

ไล่ดูหมดแล้วครับ เพราะมันจะเป็นบางครั้งบางครั้งก็ไม่เป็น ก็เลยจะลองเปลี่ยน r ดูก่อนใครมีวงจรรบกวนขอด้วยครับ

[อาชีพอิสระ]

 R ที่จ่ายไฟให้ ไอซีเรกกูเรท 9 V  12 V เปลี่ยนเลย

[poom]

    ตะกั่วน่าจะหลวมด้วยนะครับ

[jingja]

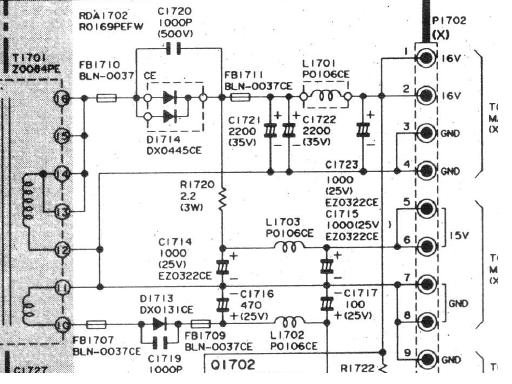

นี่ครับ

[jingja]

ครับ

[ถาวร-LSVteam]

1720ยืดจะไม่มีสี สัดส่วนภาพผิด ถ้า ดูนานแล้วตัด เช็คหลวมอย่างเดียว ทุกภาคด้วย

[yongyut2519 ♥]
