ขอวงจรช็อตยุงโดยใช้ไฟบ้าน 220V หน่อยคับ

[thaitanium]

ขอวงจรช็อตยุงโดยใช้ไฟบ้าน 220V หน่อยคับ แบบว่าจะเป็นเป็นโครงงานอะครับ ช่วยผมหน่อยนะคับ  ผมลองวงจรทวีแรงดันแล้วมีแต่กระแสออกมาคับ(ประมาณ600V)อะคับ ส่วนกระแสที่ออกมาแค่1.5 mA เองอะคับ พอจับยุงไปช็อตปรากฎว่ายุงดิ้นหลุดออกมาแล้วบินหนีหน้าตาเฉยเลยคับ ใครรู้ช่วยผมหน่อยนะคับ จนปัญญาจิงๆคับ

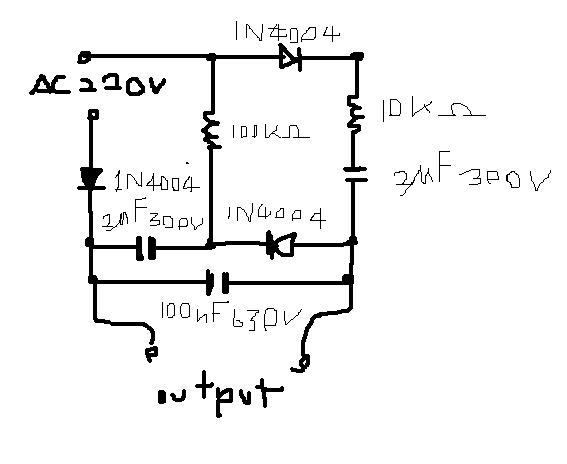

ผมใช้วงจรตามภาพอะคับ (ช่วยแนะนำหน่อยคับ ว่าจะเอากระแสและแรงดันสูงๆต้องเปลี่ยนตัวไหนบ้างคับ) ขอบคุณล่วงหน้าเลยนะคับ ขอบคุณคับ

[Nimit( Un )]

ทำไมไม่เอา  ไม้ตียุง  มาแกะ  แล้วศึกษาการทำงานของวงจร  เลยครับ  จะได้เป็นข้อมูลประกอบ


เคยแกะมานะครับ จะแบ่งออกเป็น สองภาคนะครับ
1 วงจรกำเนิดความถี่สูง
2 วงจรทวีแรงดัน

วงจรกำเนิดความถี่สูง (ไม่ต้องเสถียร ใช้ ไอซีหรือวงจรอะไรก็ได้ แล้วเอาไปขับออก output transformer ตัวเล็กๆ แล้วต่อไปที่วงจรทวีแรงดัน ก็จะได้ output ไปใช้งานได้ระดับหนึ่งแล้วครับ



[peera-500 ♥]

ขอถามวงจรนี้ทำงานได้อย่างไร

[Nimit( Un )]

อันนี้ดึงมาให้ดู

วงจร เอาไปทำรั้วไฟฟ้าได้ด้วยนะ ทำตาข่ายดักหนู/ดักคนได้ หนูตาย แต่คนคางเหลือง ถ้าใช้แบต6V มอเตอร์ไซค์

ลองศึกษาดูครับ    ผมเอามาให้ดูเท่านั้น

[thaitanium]

พอดีผมไม่มีความรู้เรื่องอิเล็กทรอนิกส์มากเท่าไรอะครับ แบบว่าช่วยหาวงจรแบบง่ายๆไม่ได้เหอรครับ

[ช่างเล็ก(LSV)]

วงจรจริงครับ  http://www.leksound.net/forum/index.php?topic=6238.0

[vios11]

มีวงจรแบบนี้ด้วยน่าใช้ดีครับ

[bancha.2518]

จากวงจรเดิมด้านไฟลบหน้าจะต่อตรง หรือไม่ก็กลับทิศทางไดโอด ส่วนอีกรูป น่าจะแรงสมใจ ถ้าไฟไม่เกิน 2 KV หา C ซัก 1ไมโคร 2000 โวลท์ต่อด้านไฟขาออก กับ N  ส่วนการคำนวนแรงดันคงต้องรอท่านเบน Q

[ontichar]

ลองแบบผมดูก็ได้นะครับ เอาไอ้ไม้ตียุงถ่านนั้นแหละครับ แงะถ่านออกมาแล้วเอา หม้อแปลงชาร์ตมือถือของโนเกียต่อเข้าไปแทนต่อสายออกมาประมาณ 5 เมตร แรงดี ขนาดยุง10 กว่าตัวยังระเบิดเลยใช้มาปีกว่าแล้วไม่มีปัญหาอะไร
