« ตอบ #29 เมื่อ: สิงหาคม 11, 2007, 06:57:27 pm »

คือว่าวันนี้ผมได้ลองพันโดยแกะของเดิมออก เป็นเพาเวอร์แอมป์รถยนต์ ครับ เป็นแกน โดนัสขนาดเส้นผ่านศูนย์กลางประ
มาณ 1นิ้วครึ่ง โดยของเดิมไฟเข้าพันไว้ที่  6 รอบลวดเบอร์16 ไฟออก22รอบ ลวดเบอร์18ไฟออก20vac ผมเลยแกะแล้วพันใหม่ตามที่คุณคำนวณให้โดยใช้ลวดขนาดตามเดิม ผลปรากฎว่าไฟออก 30Vac ครับ ที่นี้ผมอยากทราบว่าเพราะอะไรไฟที่ออกมันไม่ถึง 60V ตามที่ต้องการครับ รบกวนนิดนึงนะครับมือใหม่หัดพันครับ ถ้าไม่เป็นการรบกวนผมขอเบอร์โทรศัพท์ติดต่อด้วยก็เป็นการดีนะครับ ขอบคุณครับ
บันทึกการเข้า

JUB
Full Member
member
**

คะแนน81
ออฟไลน์ ออฟไลน์

กระทู้: 1157



« ตอบ #30 เมื่อ: สิงหาคม 11, 2007, 11:48:29 pm »

สูตรนี้ใช้กับวงจร push pull ครับไม่แน่ใจว่าวงจรของคุณเป็นแบบ push pull หรือป่าว แล้วจำนวนรอบที่คำนวณได้ เป็นเพียงขดเดียวเท่านั้น
เช่นถ้าคำนวณได้ 20 รอบ ก็เอาลวดทองแดงมาสองเส้นพันไปพร้อมๆกัน 20 รอบแล้วจับปลายด้านหนึ่งต่อกับปลายอีกด้านหนึ่งที่เป็นคนละเส้นกัน
เพื่อทำเป็นกราวด์อันนี้ผมว่าคุณรู้แล้ว ต่อมาดูว่าวงจรคุณมีการป้อนกลับของไฟทางออกหรือป่าวเพราะถ้ามีการป้อนกลับ มันก็จะรักษาระดับ
แรงดันทางออกไม่ให้เกินค่าที่ตั้งไว้อันนี้ผมแก้ไม่เป็นครับ เวลาวัดไฟให้วัดตอนที่แปลงเป็นDCแล้วครับจะได้ไม่สับสน อีกอย่างที่คุณบอกว่า
ของเดิม ขาเข้า 6 รอบขาออก 22 รอบ ตามการคำนวณแล้วไฟมันต้องออกประมาณ 43vdc เพราะหม้อแปลงพันลวดในอัตราส่วน 1:3.6 คือ
ออกเป็น 3.6 เท่าของขาเข้า เช่นเข้า 12 ก็เอา 12x3.6=43.2 ถ้าคุณวัดได้แค่ 20v มันก็แปลกๆอยู่นะครับ ลองพิจารณาดูครับ อาจพลาดอะไรไปก็ได้
การเพิ่มไฟอาจทำให้วงจร power amp เสียหายได้นะครับระวังด้วย Shocked ผมก็พึ่งหัดทำครับยังงูๆปลาๆอยู่ที่รู้มาก็ได้จากตำราแล้วก็ webของนอกครับ Tongue
บันทึกการเข้า
nui_nui1
member
*

คะแนน1
ออฟไลน์ ออฟไลน์

กระทู้: 38


อีเมล์
« ตอบ #31 เมื่อ: สิงหาคม 11, 2007, 11:56:15 pm »

ผมอยากได้วงจร converter ตัวที่โพสไว้นะคับ แต่ว่ารายการอุกรณ์ผมไม่สามารถเปิดดูได้เนื่องจากไม่มีโปรแกรมที่ใช้ รบกวนคุณพี่ช่วยลงรายการอุปกรณ์ใหม่นิดนึง นะครับ อยากได้จริงๆเอาแบบที่สามารถทำได้เลยคับ ขอบคุณมากนะคับ Cheesy
บันทึกการเข้า
JUB
Full Member
member
**

คะแนน81
ออฟไลน์ ออฟไลน์

กระทู้: 1157



« ตอบ #32 เมื่อ: สิงหาคม 12, 2007, 12:44:50 pm »

จะเอามาลงให้ไม่เกินวันที่ 20 เดือนนี้ครับ Smiley
บันทึกการเข้า
JUB
Full Member
member
**

คะแนน81
ออฟไลน์ ออฟไลน์

กระทู้: 1157



« ตอบ #33 เมื่อ: สิงหาคม 13, 2007, 05:37:40 pm »

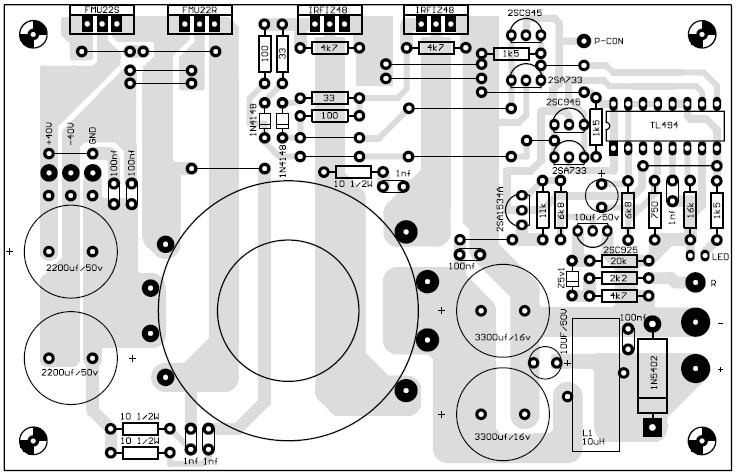

มาแว้ววววววว อันนี้เหมือนกับอันแรกครับแต่ผมแก้ลาย PCB หมดแล้วเอาไปทำได้เลยครับ
FET ไม่ได้บอกเบอร์มานะครับ ของเดิมใช้เบอร์ IRFZ 24N แต่ที่ผมเปลี่ยนไปให้เขาเป็นเบอร์ IRFZ 44N ใช้ได้เหมือนกัน ส่วนภาค OSC
ควรใช้อุปกรณ์ดีๆสักหน่อยนะครับจะได้ทนๆ  Grin
ต้องขอขอบคุณเจ้าของเดิมครับที่กรุณาให้ยืมเจ้า ATX-810 มาลอกจนเสร็จ จริงๆแล้ว
วงจรที่ดีกว่านี้ก็มีเยอะแยะนะครับ ไม่รู้ว่าจะอยากได้ไปทำไม แต่ผมก็ชอบมันนะครับตรงที่มันทำ
ง่ายดี ลาย PCB ควร PRINT ด้วย CorelDROW นะครับ ไม่งั้นขนาดมันจะไม่ตรงกับของจริง Cool Grin
บันทึกการเข้า
nui_nui1
member
*

คะแนน1
ออฟไลน์ ออฟไลน์

กระทู้: 38


อีเมล์
« ตอบ #34 เมื่อ: สิงหาคม 13, 2007, 08:39:28 pm »

รบกวนอีกที่นะคับ วงจร ออสซิสเรส ทำอย่างไรอ่ะคับ คือผมเข้าใจหลักการอยู่ แต่จะประยุคใช้กะบอร์ดนี้อย่างไร เพราะคุณได้ออกแบบลายปริ้นมาแล้วอ่ะคับ รบกวนนึดนึงคับผม พอดีอยากทำจิงๆ
บันทึกการเข้า
JUB
Full Member
member
**

คะแนน81
ออฟไลน์ ออฟไลน์

กระทู้: 1157



« ตอบ #35 เมื่อ: สิงหาคม 13, 2007, 11:44:09 pm »

ผมไม่เข้าใจคำถามครับ Smiley
บันทึกการเข้า
FIR2029
วีไอพี
member
***

คะแนน19
ออฟไลน์ ออฟไลน์

กระทู้: 839


FIR2029@hotmail.com
อีเมล์
« ตอบ #36 เมื่อ: สิงหาคม 14, 2007, 01:12:46 am »

ขอบคุณมากครับพี่JUB วงจรนี้เป็นไงมั่งครับ  ได้ประมาณกี่VA
เดี๋ยวจะลองทำดูครับ

ท่านหนุ่ยครับ  ถ้าจะเริ่มทำแล้วหรือยังไงบอกผมด้วยนะครับ  จะได้ปรึกษากัน
ผมเองก็จะทำเหมือนกัน Cheesy Cheesy
บันทึกการเข้า

การเสียสละของเราเพียดนิด  อาจเป็นหนทางสว่างของใครหลายๆคน
nui_nui1
member
*

คะแนน1
ออฟไลน์ ออฟไลน์

กระทู้: 38


อีเมล์
« ตอบ #37 เมื่อ: สิงหาคม 14, 2007, 03:53:49 pm »

ตรงวงจรกำเนิดสัญญาณอ่ะครับ จะทำอย่างไร ก็เห็นคุณพี่เขียนของในบอร์ดว่า OSC คือผมไม่ทราบว่าตรงส่วนของตรงนั้นจะต้องทำอย่างไรครับ คือผมไปดูตามวงจรทั่วๆไป จะเป็น IC TL494อะไรปามานนี้ แต่ในส่วนของวงจรคุณพี่จะทำอย่างไร งงมั้ยคับ
บันทึกการเข้า
FIR2029
วีไอพี
member
***

คะแนน19
ออฟไลน์ ออฟไลน์

กระทู้: 839


FIR2029@hotmail.com
อีเมล์
« ตอบ #38 เมื่อ: สิงหาคม 14, 2007, 11:01:34 pm »

ตรงOSCก็ต่อกับบอร์ดเล็กที่ทำแยกออกมา ใช่มั้ยครับ
แล้วไดโอด ใช้เบอร์ไหนหละครับ  เดี๋ยวผมไปตามล่าหาแกนเฟอไรท์ก่อน ถึงจะเริ่มทำ
ตอนนี้ทำชุดOSCไว้รอแล้ว อิอิ
บันทึกการเข้า

การเสียสละของเราเพียดนิด  อาจเป็นหนทางสว่างของใครหลายๆคน
JUB
Full Member
member
**

คะแนน81
ออฟไลน์ ออฟไลน์

กระทู้: 1157



« ตอบ #39 เมื่อ: สิงหาคม 15, 2007, 11:31:01 am »

ถูกต้องแล้วครับมันเป็น PCB แผ่นเล็กที่อยู่ใน File ที่ให้ Download นั่นแหละครับเมี่อประกอบแล้วก็เอามาเสียบเข้า
กับแผงใหญ่อีกที ตรง OSC BOARD นั่นแหละครับ วงจรนี้ใช้กับ Power Amp 100w rms ได้สบายๆเลยครับผมลอง
ใช้กับ Mosfet 50+50w @ 8 Ohm ดังดีใช้ได้เลยครับ ท่าน หนุ่ย ไม่เข้าใจอะไรถามกันตรงๆเลยครับไม่ต้องเกรงใจ
ผมยินดีตอบให้ทุกคำถามครับ Cool
บันทึกการเข้า
FIR2029
วีไอพี
member
***

คะแนน19
ออฟไลน์ ออฟไลน์

กระทู้: 839


FIR2029@hotmail.com
อีเมล์
« ตอบ #40 เมื่อ: สิงหาคม 15, 2007, 11:44:11 am »

วันนี้ไปหาซื้อแกนเทอรอย เฟอไรท์มาครับ  มีเหลือแค่ขนาด3.5ซ.ม.x1.5ซ.ม.  ตัวเดียวเท่านั้นเอง เพราะมีอาจารย์ท่านนึงมาเหมาไปหมดแล้ว
ร้านเค้าบอกว่า สั่งไปแล้วก็ไม่เห็นมา  ถ้าอยากได้ใหญ่ๆ  จะหาสั่งจากไหนได้ครับ

ผมยังไม่ได้ลองวงจรพี่จุ๊บเลย  กำลังจะลองทำของท่านหนุ่ย ที่ส่งมาให้เมื่อเช้านี้  เดี๋ยวตอนเย็นจะไปซื้อลวด
ทองแดงครับ
บันทึกการเข้า

การเสียสละของเราเพียดนิด  อาจเป็นหนทางสว่างของใครหลายๆคน
jumbo_it
member
*

คะแนน3
ออฟไลน์ ออฟไลน์

กระทู้: 43


อีเมล์
« ตอบ #41 เมื่อ: สิงหาคม 15, 2007, 11:45:46 am »

ใช้โปรแกรมรัยเวอร์ชั่นใหน ผมเปิดไม่ได้ครับ
บันทึกการเข้า
FIR2029
วีไอพี
member
***

คะแนน19
ออฟไลน์ ออฟไลน์

กระทู้: 839


FIR2029@hotmail.com
อีเมล์
« ตอบ #42 เมื่อ: สิงหาคม 15, 2007, 11:50:47 am »

Adobe Reader 7.0 ก็ได้ครับ
บันทึกการเข้า

การเสียสละของเราเพียดนิด  อาจเป็นหนทางสว่างของใครหลายๆคน
JUB
Full Member
member
**

คะแนน81
ออฟไลน์ ออฟไลน์

กระทู้: 1157



« ตอบ #43 เมื่อ: สิงหาคม 15, 2007, 01:19:53 pm »

แกนบางอันก็ใช้ไม่ได้ครับทั้งๆที่เป็นชนิดเดียวกัน บางอันทำแล้วแกนอุ่นๆ บางอัน FET ร้อนมาก แต่ที่แกนที่ผมใช้
ผมแกะมาจาก TV บ้าง Power Supply Computer บ้างปัญหาเลยเยอะแต่ก็มีบางอัน ที่FET ไม่ร้อนเลย แกนก็ไม่ร้อน
ด้วย ต่อกับ Amp เปิด 3 ช.ม. ในความดังปรกติ FET Switching ไม่มีร้อนเลย ไม่ได้ติดแผ่นระบายความร้อนอีกต่างหาก
แต่ก็นั่งเฝ้าอยู่ตลอดกลัวว่าจะไหม้เหมือนกัน ส่วนกระแสที่จ่ายได้ผมคิดว่าน่าจะประมาณ 2 amp ที่ Input ผมใช้ไฟ

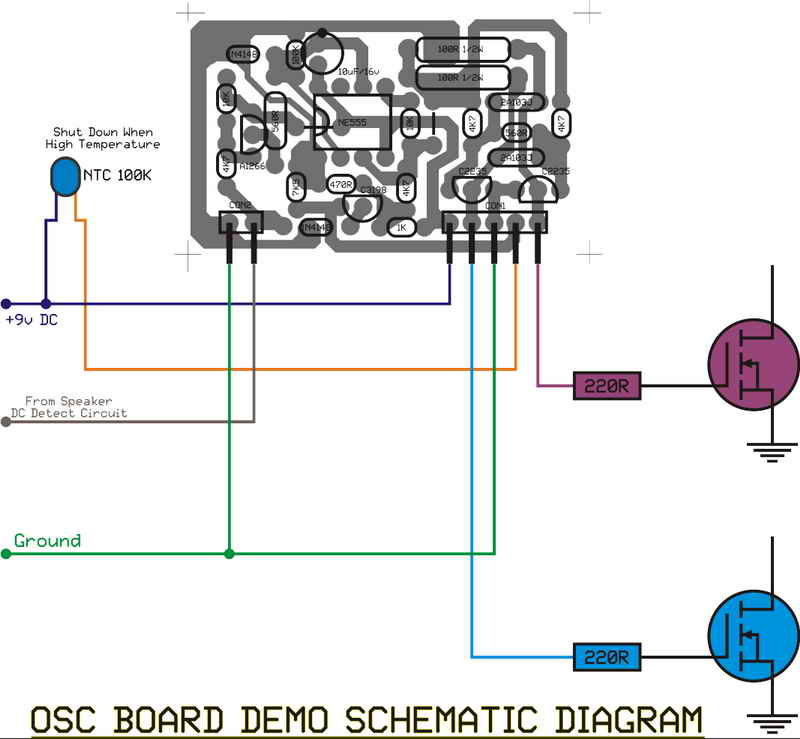

จากหม้อแปลง 12V 5A ลวดทางออกเบอร์ 20 รูปด้านล่างเป็นตัวอย่าง และขาไช้งาน OSC Board
บันทึกการเข้า
nui_nui1
member
*

คะแนน1
ออฟไลน์ ออฟไลน์

กระทู้: 38


อีเมล์
« ตอบ #44 เมื่อ: สิงหาคม 15, 2007, 10:36:01 pm »

จากวงจรผมสั่งเกตุความผิดปกติบางอย่างคือ ตำแหน่งการลงFET ในบอร์ดวงจรของคุณพี่ครับ ปกติเบอร์ทั่วไปพวกIRFZ... ขามันจะเป็น
G D S แต่ของคุณพี่มันเป็น  S D G เท่ากับว่าเราต้องหันตัวเฟสเข้าในบอร์ดถึงจะลงได้ ถ้าสมมุติว่าคุณพี่ของอุปกรณ์ตามที่คุณพี่ลงให้มาในเว็ปหลังจากกัดลายแล้ว จะไม่สามารถลงตามคุณพี่ได้เพราะ เฟสมันจะหันด้านที่ติดซิงค์เข้าในบอร์ด แต่ถ้าใส่ตามคุณพี่ลงมา ชัวว์ครับกลิ่นหอมโชยของสารซิลิกอนคุกรุ่นอบอวนแน่ครับ รื้อว่ายังครับเพราะผมคิดว่าบางทีตัวผมเองอาจจะมองภาพไม่ออกด้วยรื้อป่าว แต่เท่าที่ผมดูมามันงงอยู่อ่ะคับช่วยพิจารณานิดนึงครับผม จะให้ดีลงเบอร์โทรไว้ก็ดีครับ ขอบคุณครับ
บันทึกการเข้า
JUB
Full Member
member
**

คะแนน81
ออฟไลน์ ออฟไลน์

กระทู้: 1157



« ตอบ #45 เมื่อ: สิงหาคม 16, 2007, 12:48:27 am »

ไม่ผิดหรอกครับก็บอกแล้วว่าลอกเอามาทั้งดุ้นจริงๆ จากเครื่องทีเขาทำมาเวลาลงกล่อง power แล้วเขาคว่ำด้านอุปกรณ์ลงครับแล้วก็วาง fet ลงไปอีกที
ขามันก็เลยกลับกันครับ คือ fet จะหันหน้ามาทางด้านลายทองแดงครับ Grin ดีครับที่คุณสงสัยเพราะผมก็ลืมเหมือนกัน Tongue
บันทึกการเข้า
nui_nui1
member
*

คะแนน1
ออฟไลน์ ออฟไลน์

กระทู้: 38


อีเมล์
« ตอบ #46 เมื่อ: สิงหาคม 16, 2007, 08:23:19 am »

พอเข้าใจละ โยงสายเอาที่หลังก็ได้ครับ แต่จากรูปที่คุณพี่ลงมามันกลับทางกัน ผมกลัวคนเอาไปทำจะพลาดไงครับ แปลกดีนะวงจรนี้ยึดแปลกๆงง
บันทึกการเข้า
jumbo_it
member
*

คะแนน3
ออฟไลน์ ออฟไลน์

กระทู้: 43


อีเมล์
« ตอบ #47 เมื่อ: สิงหาคม 16, 2007, 09:07:25 am »

ท่าน JUB ทำถูกแล้วครับ เวลานำไปลงกล่องแอมป์รถยนต์มันเป็นแบบนี้แหละ ผมเคยซื้อของ ICE มามันใส่ในแอมป์รถยนต์ลำบาก
บันทึกการเข้า
nui_nui1
member
*

คะแนน1
ออฟไลน์ ออฟไลน์

กระทู้: 38


อีเมล์
« ตอบ #48 เมื่อ: สิงหาคม 16, 2007, 09:23:19 am »

อยากเพิ่มเฟส จะขนานอย่างไรคับ แยกRจากตัวไหนครับ รบกวนหน่อยเอาแบบชัวว์ๆนะคับ พอดีทำเส็ดแล้วแต่รู้สึกยังแรงไม่พอ
บันทึกการเข้า
nui_nui1
member
*

คะแนน1
ออฟไลน์ ออฟไลน์

กระทู้: 38


อีเมล์
« ตอบ #49 เมื่อ: สิงหาคม 16, 2007, 04:31:37 pm »

TH 100k ในวงจรพี่จุ๊บคืออ่ะไรคับ
บันทึกการเข้า
chowarin
วีไอพี
member
***

คะแนน22
ออฟไลน์ ออฟไลน์

กระทู้: 200



« ตอบ #50 เมื่อ: สิงหาคม 16, 2007, 04:47:46 pm »

 Grin
บันทึกการเข้า

เป็นคนเช่นไรย่อมเห็นคนอื่นเป็นเช่นนั้น
nui_nui1
member
*

คะแนน1
ออฟไลน์ ออฟไลน์

กระทู้: 38


อีเมล์
« ตอบ #51 เมื่อ: สิงหาคม 16, 2007, 08:13:36 pm »

ขอบคุณครับ
บันทึกการเข้า
nui_nui1
member
*

คะแนน1
ออฟไลน์ ออฟไลน์

กระทู้: 38


อีเมล์
« ตอบ #52 เมื่อ: สิงหาคม 16, 2007, 11:52:28 pm »

ไดโอด 4148 ในส่วนของภาค OSCของพี่จุ๊บหันขั้วไปทางไหนครับ ทั้งสองตัวเลยนะครับ ด่วนเลยคับไกล้เส็ดแล้วเหลือตรงไดโอดนี้แหละคับ ขอบคุณคับ
บันทึกการเข้า
JUB
Full Member
member
**

คะแนน81
ออฟไลน์ ออฟไลน์

กระทู้: 1157



« ตอบ #53 เมื่อ: สิงหาคม 17, 2007, 01:08:38 am »

ต๊าย...! หลุดไปได้ไงหว่า นี่แหละครับที่เขาว่า Sad สี่เท้ายังรู้พลาด ขอบคุณมากครับที่ถามกัน  Cheesy ใส่ให้แล้วครับ Grin

ส่วน TH 100K  คือ NTC 100K ครับ เวลาร้อนค่าความต้านทานจะต่ำลง จุดที่ทำให้ NE555 หยุดทำงาน NTC จะลดค่าลงอยู่ที่ 10K โดยประมาณครับ  Undecided
บันทึกการเข้า
nui_nui1
member
*

คะแนน1
ออฟไลน์ ออฟไลน์

กระทู้: 38


อีเมล์
« ตอบ #54 เมื่อ: สิงหาคม 17, 2007, 08:25:36 am »

ตัวNTC100k ถ้าไม่ใส่เป็นไรรึป่าวคับ วงจรยังคงทำงานมั้ย เพราะหาซื้อไม่ได้อ่ะคับ
บันทึกการเข้า
JUB
Full Member
member
**

คะแนน81
ออฟไลน์ ออฟไลน์

กระทู้: 1157



« ตอบ #55 เมื่อ: สิงหาคม 17, 2007, 10:29:54 am »

ไม่ต้องใส่ก็ได้ครับไม่มีผลอะไร Smiley
บันทึกการเข้า
chowarin
วีไอพี
member
***

คะแนน22
ออฟไลน์ ออฟไลน์

กระทู้: 200



« ตอบ #56 เมื่อ: สิงหาคม 17, 2007, 11:26:11 am »

ไม่ใส่เวลาแอมป์ร้อนมากๆมันจะไม่ตัดนะท่าน Sad  ถ้าใส่ต้องขันติดตัวซิ่งระบายความร้อนด้วยเพื่อให้เจ้าตัวนี้รับรู้ความร้อนด้วยนะครับ จากนั้นก็  Embarrassed Embarrassed Embarrassed
บันทึกการเข้า

เป็นคนเช่นไรย่อมเห็นคนอื่นเป็นเช่นนั้น
JUB
Full Member
member
**

คะแนน81
ออฟไลน์ ออฟไลน์

กระทู้: 1157



« ตอบ #57 เมื่อ: สิงหาคม 17, 2007, 11:43:29 am »

จริงอย่างท่านว่าแหละครับ แต่เขาคงหมายถึงวงจรโดยรวม เพราะท่าน หนุ่ยน่าจะรู้แล้ว คงอยากได้แบบแรงๆชนิดที่ว่า ควันท่วมก็ยังไม่ตัดละมั้ง  Grin Grin Grin Grin
บันทึกการเข้า
