rexking99
member
คะแนน 2
 ออฟไลน์
กระทู้: 26
|
 |
« เมื่อ: กรกฎาคม 10, 2007, 12:07:26 PM » |
|
|
|
|
|
|
บันทึกการเข้า
|
|
|
|
|
|
Nimit( Un )
member
คะแนน 442
ออฟไลน์
กระทู้: 3479
|
|
« ตอบ #2 เมื่อ: กรกฎาคม 10, 2007, 12:25:03 PM » |
|

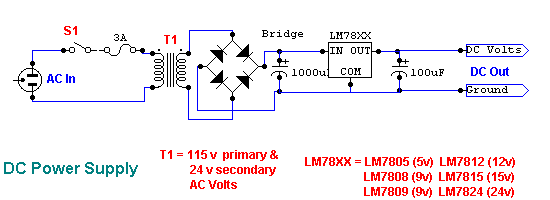

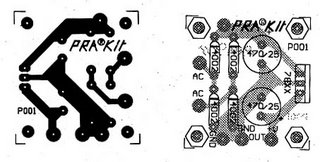

Circuit Power Supply Regulator 5V,6V,9V,12V 1A By IC 7805,7806,7809,7812
|
|
|
|
|
บันทึกการเข้า
|
|
|
|
BenQ
member
คะแนน 214
ออฟไลน์
กระทู้: 4790
|
|
« ตอบ #3 เมื่อ: กรกฎาคม 10, 2007, 01:13:43 PM » |
|
|
|
|
|
|
บันทึกการเข้า
|
|
|
|
Chath
member
คะแนน 5
ออฟไลน์
กระทู้: 110
|
|
« ตอบ #4 เมื่อ: กรกฎาคม 10, 2007, 01:25:17 PM » |
|
ต้องดูด้วยว่า ใช้งานแบบไหน

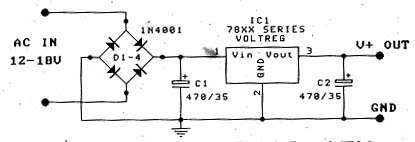

วงจรชุดแรก ง่ายดีไม่ซับซ้อน
อันที่ 3 อุปกรณ์มากชิ้น ซับซ้อน ไม่เหมาะใน บางงาน
สรุปดูที่งานที่จะใช้งาน จะดีกว่า ประหยัด ประโยชน์อาจเท่ากัน
|
|
|
|
|
บันทึกการเข้า
|
|
|
|
rexking99
member
คะแนน 2
ออฟไลน์
กระทู้: 26
|
|
« ตอบ #5 เมื่อ: กรกฎาคม 17, 2007, 10:20:46 PM » |
|
|
|
|
|
|
บันทึกการเข้า
|
|
|
|
BenQ
member
คะแนน 214
ออฟไลน์
กระทู้: 4790
|
|
« ตอบ #6 เมื่อ: กรกฎาคม 18, 2007, 08:05:10 AM » |
|
ขอรบกวนถามเพิ่มเติมด้วยครับ
1.ขนาด A ของ Power Supply ขึ้นกับ ขนาด A ของหม้อแปลงหรือวงจร
2.มีหม้อแปลงอยู่1 ลูก 220 v วัดไฟออกได้ 20 v ขณะไม่มีโหลด จะทราบขนาด A ของหม้อแปลงได้อย่างไร
3.อยากทราบวิธีเลือกเบอร์ไดโอดให้เหมาะกับขนาด A ของหม้อแปลง
1. ต้องดูทั้ง 2 ส่วน เช่น IC 78** จ่ายกระแสได้ 1A แต่ใช้หม้อแปลง 500ma ดังนั้นวงจรนี้ก็จ่ายกระแสได้ 500ma ครับ
2. คงจะต้องใช้ มิเตอร์วัดกระแสมาต่ออนุกรมกับวงจร แล้วอาจจะใช้ R หรือหลอดไฟเป็นโหลด ( ถ้ามีรูปให้ดูก็จะดีครับ )
3. การเลือกเบอร์ไดโอดในทางปฏิบัติหากวงจรจ่ายกระแสได้ 1A เราควรเลือกไดโอดที่ทนกระแสมากกว่า 1A ขึ้นไป
เช่น วงจรจ่ายกระแสได้ 1A เราต้องเลือกไดโอด 2-3A ขึ้นไป เพราะหากใช้ไดโอดทนกะรแสพอดีกับวงจรเลย
จะไม่เป็นผลดีต่อไดโอดครับ หรือท่านอาจจะใช้ 1A ก็ได้ แต่มันจะไม่ทนครับ |
|
|
|
|
บันทึกการเข้า
|
|
|
|
rexking99
member
คะแนน 2
ออฟไลน์
กระทู้: 26
|
|
« ตอบ #7 เมื่อ: กรกฎาคม 18, 2007, 09:08:58 AM » |
|
|
|
|
|
|
บันทึกการเข้า
|
|
|
|
Nimit( Un )
member
คะแนน 442
ออฟไลน์
กระทู้: 3479
|
|
« ตอบ #8 เมื่อ: กรกฎาคม 18, 2007, 09:13:07 AM » |
|
คงไม่เกิน 1A ผมว่า  คงต้องต้องลองวัดแบบที่ท่าน BENQ บอก จะทำโครงงานอะไรครับ |
|
|
|
|
บันทึกการเข้า
|
|
|
|
BenQ
member
คะแนน 214
ออฟไลน์
กระทู้: 4790
|
|
« ตอบ #9 เมื่อ: กรกฎาคม 18, 2007, 09:15:03 AM » |
|
ประมาณ 1A หรืออาจจะไม่ถึงด้วยซ้ำครับ  |
|
|
|
|
บันทึกการเข้า
|
|
|
|
พรเทพ-LSV team♥
รับติดตั้งจานดาวเทียม ลาดพร้าว บางกะปิ
Senior Member
member
คะแนน 1453
ออฟไลน์
กระทู้: 12110
091-091-9196 ID LINE : tv59
|
|
« ตอบ #10 เมื่อ: กรกฎาคม 18, 2007, 09:23:48 AM » |
|
ประมาณ 800mAครับ ไม่เกินนี้ครับ
|
|
|
|
|
บันทึกการเข้า
|
|
|
|
BenQ
member
คะแนน 214
ออฟไลน์
กระทู้: 4790
|
|
« ตอบ #11 เมื่อ: กรกฎาคม 18, 2007, 09:29:55 AM » |
|
|
|
|
|
|
บันทึกการเข้า
|
|
|
|
rexking99
member
คะแนน 2
ออฟไลน์
กระทู้: 26
|
|
« ตอบ #12 เมื่อ: กรกฎาคม 18, 2007, 09:30:38 AM » |
|
คงไม่เกิน 1A ผมว่า คงต้องต้องลองวัดแบบที่ท่าน BENQ บอก จะทำโครงงานอะไรครับ โครงงาน Circuit Power Supply Regulator 6V 1A By IC 7806 ครับ |
|
|
|
|
บันทึกการเข้า
|
|
|
|
momename
member
คะแนน 16
ออฟไลน์
กระทู้: 219
|
|
« ตอบ #13 เมื่อ: กรกฎาคม 19, 2007, 04:54:41 PM » |
|
ตามน้อง benQ บอกไว้ถูกต้องแล้วครับ ใช้ไอซีเบอร์ 7806 จ่ายกระแสประมาณ 0.5A (ตามสเปก 1A) แต่ไม่เคยจ่ายถึงหรอกครับ หากต้องการจ่ายกระแสได้สูง 1 A ก็ใช้วิธีต่อทรานซิสเตอร์ขยายกระแสครับ อาจจะใช้เบอร์ TIP42 (PNP) จ่ายกระแสได้ประมาณ 2A ครับ หรือจะใช้วิธีเปลี่ยนเบอร์ไอซีเป็นเบอร์ 78S06 จ่ายกระแสได้ 2A ดูแนวคิดตาม ลิงค์นี้ http://www.elecfree.com/circuit/power-supply/9-volt-2-amp-power-supply-by-78s09/หรือ จะใช้เบอร์ LM317T ก็ได้ก็จะจ่ายกระแสได้สูงถึง 1A ครับ http://www.elecfree.com/circuit/power-supply/supply-regulator-125-30v-1a-by-lm317/แต่วงจรนี้ เป็นแบบปรับแรงดันได้ครับ อย่างไรก็ตาม ควรดูขนาดหม้อแปลงด้วย ซึ่งไม่แน่ว่าจะจ่ายกระแสได้สูงพอหรือไม่ จากประสบการณ์ หากเป็นหม้อแปลงพันเอง ขนาดเล็กก็จะจ่ายกระแสได้สูงครับ ก็คงต้องลงใช้ดูครับ |
|
|
|
|
