ขอรบกวน ชาร์ป HC 1460 เปิดไม่ติดครับ

[KORES]



ขอคำชี้แนะ และแนะนำหน่อยครับ  ชาร์ป 14 นิ้ว รุ่น HC 1460 ใช้วันชิป TDA 9381 [ IX 3368 CE] อาการเปิดไม่ติดครับ พบไอซีภาคเสียงเบอร์AN 7523 มีรอยแตกออกมาน่าจะเสียครับ ตอนนี้ผมถอดออกมาแล้วเปิดเครื่อง เปิดไม่ติดครับ ลอยฮอร์เอ้าท์ พ่วงหลอดไฟวัดไฟ B + 131V. ครับ แต่พอต่อฮอร์เอ้าท์เข้าไปเปิดไม่ติด LEDหน้าเครื่องก็ไม่ติด (ไอซีเสียงยังไม่ใส่ ยังหาไม่ได้)เช็คส่วนไหนอย่างไรช่วยแนะนำเด็กเพิ่งหัดด้วยครับ

[TRT]

ลองตรวจเช็คไฟที่ขา IC Oneship ดูก่อนนะครับ

[KORES]

   วัดไฟขาไอซีตามที่ท่าน TRT กรุณาแนะนำ(ในวงกลมสีแดง)ได้ตามนี้ครับ
    ขา  1. 0V.
    ขา  2. 0V.
    ขา  3. 0V.
    ขา  8. 0V.
    ขา  10. 4.0V.
    ขา  54. 0V.
   ขา  56. 0v.
    ขา  61. 0v.

     กรุณาแนะนำต่อครับท่าน TRT หรือท่านอื่นก็ได้ครับ

[TRT]

ไฟ 3.3 V ไม่มีมาเลยน่ะครับ
ตรวจเช็คไฟต่ำทั้งหลายก่อนนะครับ
ตามรูป ไฟ 8 V จาก IC601
และก็เช็คไฟ 3.3 V ที่ Q752 ครับ

[KORES]

 IC  601  ขา 1. ไฟทางเข้า  วัดไฟเป็น 0v.ครับ ผมลองลอยขา 1.  IC 601 วัดไฟขาเข้าที่ C. 611 ไม่มีไฟเลยครับ
 Q.752 วัดทางเข้าที่ ขาคอลเล็กเตอร์  ได้แค่  โวลท์กว่าๆเองครับ  -- ต่อครับท่านครับ--

[TRT]

 IC601 ยังไม่ต้องดูนะครับ ขอโทษทีนะครับ เมื่อกี้บอกผิดไปน่ะครับ ยังไม่ต้องไปดูมันครับ

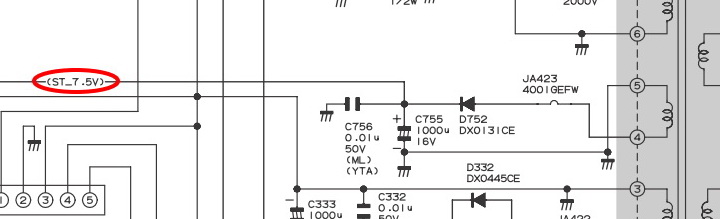

มาดูทางไฟ ST7.5 V ก่อนครับ อันนี้คือต้นทางจาก หม้อแปลง Switching
และก็มาดูที่ TR ทั้ง 2 ในรูปครับ ถอดวัดเลยครับ มีช็อตมั้ย
ถ้า 2 ตัวนี้ปกติแล้ว ก็ต้องลองลอยขา IC ที่เป็น Load ไฟ 3.3 V ดูล่ะครับ
