เครื่องอัดโปรแกรมของผม พังหรือเปล่าครับ

[Dumrong007]

ผมลอง test ตามเว็บนี้ http://www.thaimicrotron.com/PROPIC/USB1/PICkit2Checker.htm

Troubleshoot























จุดนี้ผมใช้มิเตอร์ สายแดงจับที่ PGD สายดำต่อกับ GND ปรากฎว่าเข็มตีกลับครับ
ผมก็เลยลองกลับขั่วดู วัดออกมาได้ -4.4v ครับ(มิเตอร์เข็ม)



จุดนี้วัดออกมาได้ 4.4v ครับ

เครื่องนี้พึ่งซื้อมา จาก ETT แล้วก็พึ่งใช้งานนี้เป็นงานแรก
มันเป็นลักษณะแบบนี้มันพังหรือเปล่า ครับ

[kiano♥]

อย่าตั้งกระทู้ซ้ำซ้อน ใจเย็นๆ ค่อยๆหาสาเหตุ มันไม่พังหรอก

[Dumrong007]

แล้วมันเป็นอะไรครับ
ช่วยหน่อย

[kiano♥]

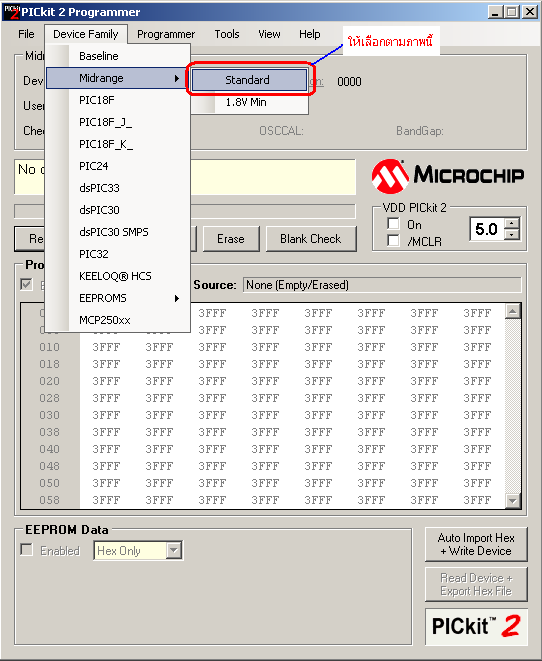

ต่อสายไฟเข้าไอซี ต่อสายยูเอสบี แล้วเลือกตามภาพ
แค่่นี้มันจะดีเทคเอง ว่าเป็นไอซีเบอร์อะไร

[Dumrong007]

ลองทำดูแล้วครับ หลายครั้งแล้วด้วย





[kiano♥]

ขา PGM ของไอซี ต่ออาร์ 4.7k ลงกราวด์ แล้วลองดูอีกที ถ้ายังไม่ได้ ให้ลองเปลี่ยนไอซีตัวอื่น หรือเบอร์อื่น

[Dumrong007]

-แล้วจะรู้ได้ไงว่ามันไม่พัง ครับ
-ลองต่อ 4.7K ลงกราวด์แล้วครับ มันก็เป็นเหมือนเดิม

[kiano♥]

-แล้วจะรู้ได้ไงว่ามันไม่พัง ครับ
สินค้าของ ETT ส่วนใหญ่ได้มาตรฐาน เชื่อถือได้ ก่อนที่เขาจะจำหน่ายสินค้าออกให้ลูกค้า ก็มีการผ่าน QC มาแล้ว
จากรูปที่ท่านแนบมา ดูแล้วก็น่า่จะปรกติดี แต่ขอเพิ่มเติมนิดหนึ่ง ท่านเข้าใจไหมว่าเขามีโปรแกรมตามตัวอย่างในรูปมาเพื่ออะไร
ก็เพื่อตรวจเช็คการทำงานฟังก์ชั่นต่างๆของเครื่องโปรแกรม ที่สำคัญมีดังนี้
1. ขา Vpp ปรกติไฟจาก USB จะมีแรงดัน 5 โวลต์ แต่ภายในเครื่องโปรแกรมจะมีวงจรบูตอัพคอนเวอร์เตอร์์ เพื่อเพิ่มแรงดันในการโปรแกรมไอซี ซึ่งใช้แรงดันประมาณ 12-15 โวลต์ การวัดว่าฟังก์ชั่นนี้ทำงานปรกติไหมก็ไม่ยาก ก็ที่โปรแกรมมันจะมีมอนิเตอร์บอกอยู่แล้วดูตามรูปที่แนบมาคือ 12 โวลต์ (โดยการกดที่ปุ่ม Test VPP เพื่อทดสอบ)
2. ขา VDD ปรกติจะมีไฟ 5 โวลต์จาก USB ที่โปรแกรมก็มีมอนิเตอร์บอกแล้ว ตามรูปที่แนบมาคือ 5 โวลต์ (โดยการกดที่ปุ่ม Test)
3. ขา GND คงไม่ต้องอธิบาย
4. ขา PGC ขานี้ทดสอบได้โดยที่โปรแกรมจะมีปุ่มกดสำหรับสั่งให้เป้นลอจิก HI หรือ LO แล้วลองเอามิเตอร์วัดดูเทียบกับกราวด์ กดปุ่ม Hight จะต้องมีแรงดันเป็น 5 โวลต์ กดปุ่ม Low จะต้องวัดแรงดันได้ 0 โวลต์ ถ้าได้ตามนี้แสดงว่าขาสัญญาณนี้ทำงานได้ปรกติ และมีฟังก์ชั่นเสริมอีกคือ สามารถสั่งให้ปล่อยสัญญาณพัลล์ขนาด 30Khz ออกมาได้เพื่อใช้สโคปวัดทดสอบ
5. ขา PGD ทำงานเหมือนข้อ 4

-ลองต่อ 4.7K ลงกราวด์แล้วครับ มันก็เป็นเหมือนเดิม
ถ้ายัีงใช้งานไม่ได้อีก ผมแนะนำท่านไปแล้ว ว่าให้เปลี่ยนไปใช้กับไอซีตัวใหม่ หรือเบอร์ใหม่ ท่านลองแล้วหรือยัง ?

[JUB]

จริงๆไม่อยากจะยุ่งนะ.... ขอดูรูปตอนต่อโปรแกรมเมอร์กับpicหน่อย ไอ้ที่ว่าใช้ไม่ได้น่ะต่อไว้ยังไง....

[kiano♥]

ยุ่งเถอะพี่ JUB ผมไม่ไหวจะเคลียร์แล้ว

[JUB]

Dumrong007 ช่วย upload คู่มือมาให้ดูหน่อย...

[Dumrong007]

นี่ครับพี่












ส่วนนี้คือคู่มือการใช้ คู่มือการใช้งาน ET-PGMPIC USB V2 ครับ

http://www.tempf.com/getfile.php?id=1064507&key=4e8b30fbb7cab

[Dumrong007]

-แล้วจะรู้ได้ไงว่ามันไม่พัง ครับ
สินค้าของ ETT ส่วนใหญ่ได้มาตรฐาน เชื่อถือได้ ก่อนที่เขาจะจำหน่ายสินค้าออกให้ลูกค้า ก็มีการผ่าน QC มาแล้ว
จากรูปที่ท่านแนบมา ดูแล้วก็น่า่จะปรกติดี แต่ขอเพิ่มเติมนิดหนึ่ง ท่านเข้าใจไหมว่าเขามีโปรแกรมตามตัวอย่างในรูปมาเพื่ออะไร
ก็เพื่อตรวจเช็คการทำงานฟังก์ชั่นต่างๆของเครื่องโปรแกรม ที่สำคัญมีดังนี้
1. ขา Vpp ปรกติไฟจาก USB จะมีแรงดัน 5 โวลต์ แต่ภายในเครื่องโปรแกรมจะมีวงจรบูตอัพคอนเวอร์เตอร์์ เพื่อเพิ่มแรงดันในการโปรแกรมไอซี ซึ่งใช้แรงดันประมาณ 12-15 โวลต์ การวัดว่าฟังก์ชั่นนี้ทำงานปรกติไหมก็ไม่ยาก ก็ที่โปรแกรมมันจะมีมอนิเตอร์บอกอยู่แล้วดูตามรูปที่แนบมาคือ 12 โวลต์ (โดยการกดที่ปุ่ม Test VPP เพื่อทดสอบ)
2. ขา VDD ปรกติจะมีไฟ 5 โวลต์จาก USB ที่โปรแกรมก็มีมอนิเตอร์บอกแล้ว ตามรูปที่แนบมาคือ 5 โวลต์ (โดยการกดที่ปุ่ม Test)
3. ขา GND คงไม่ต้องอธิบาย
4. ขา PGC ขานี้ทดสอบได้โดยที่โปรแกรมจะมีปุ่มกดสำหรับสั่งให้เป้นลอจิก HI หรือ LO แล้วลองเอามิเตอร์วัดดูเทียบกับกราวด์ กดปุ่ม Hight จะต้องมีแรงดันเป็น 5 โวลต์ กดปุ่ม Low จะต้องวัดแรงดันได้ 0 โวลต์ ถ้าได้ตามนี้แสดงว่าขาสัญญาณนี้ทำงานได้ปรกติ และมีฟังก์ชั่นเสริมอีกคือ สามารถสั่งให้ปล่อยสัญญาณพัลล์ขนาด 30Khz ออกมาได้เพื่อใช้สโคปวัดทดสอบ
5. ขา PGD ทำงานเหมือนข้อ 4[/font][/font]

-ลองต่อ 4.7K ลงกราวด์แล้วครับ มันก็เป็นเหมือนเดิม
ถ้ายัีงใช้งานไม่ได้อีก ผมแนะนำท่านไปแล้ว ว่าให้เปลี่ยนไปใช้กับไอซีตัวใหม่ หรือเบอร์ใหม่ ท่านลองแล้วหรือยัง ?

ขออนุญาติถามอีกนิด ครับ
  -ที่พี่บอกว่า ขา PGD ทำงานเหมือนข้อ 4  หมายถึงว่า ทั้ง 2 ขานี้มีแรงดันไฟเท่ากันใช่ไหมครับ  แต่ผมวัดขา PGD มันมีแรงดันไฟติดลบนะครับพี่ (-4.4v)  ชี้ทางสว่างหน่อย

[JUB]

จ่ายไฟ 5 v แยกต่างหากดู ในคู่มือก็เขียนไว้ค่อนข้างละเอียด ถ้ายังไม่ได้ลองเปลี่ยน ic ตัวใหม่หรือเป็นเบอร์อื่น
ถ้ายังไม่ได้อีก ให้โทรไป ETT ต่อฝ่ายเทคนิค แล้วเล่าอาการให้เขาฟัง เขาจะแนะนำเราเอง

ปล.ทำไมไม่ซื้อ V1 ....

[kiano♥]

ไอซี PIC16F877 กดลงไปขาไม่ถึงโฟโตบอร์ดรึเปล่า โฟโต้บอร์ดเห่ยๆ บางทีกดลงไปจนสุดแล้วก็ยังไม่ถึง ลองใช้ซอตเกตไอซีแทนโฟโต้บอร์ดดู หรือไม่ก็เอามิเตอร์วัดดูว่าขาไอซีมันต่อไปถึงขาเครื่องโปรแกรมจริงไหม

แล้วขา PGD วัดยังไงได้ -4.4 โวลต์ ช่วยอธิบายขั้นตอนการวัดให้ดูหน่อย วัดไฟช่วงการกดที่ปุ่มไหน เช่น HI หรือ LOW ถ่ายรูปมาด้วยก็ได้ ให้ดูตามรูปแนบด้านล่าง ท่านทำตามขั้นตอนี้หรือเปล่า เสียบสายมิเตอร์ผิดรึเปล่า มันเป็นลบได้ไง งง
หรือถ้าลองต่อไฟเลี้ยงนอกตามพี่ JUB แนะนำและเปลียนไอซีแล้วยังไม่ได้อีก ก็โทรไปหา ETT นั่นแหละ

[pongsawas_2522♥]

ขาGNDกับขาVSSน่าจะต่อร่วมกันนะครับ
ดูแล้วหายไปเส้นหนึ่งนะครับ


[pongsawas_2522♥]

ใช้ได้หรือยังครับ

[Dumrong007]

ยังไม่ได้ครับ  ส่งไปซ่อมที่ศูนย์ ETT อยู่ ไม่รู้เมื่อไหร่จะได้  พึ่งซื้อมาเองยังไม่ได้ใช้เลย

[Dumrong007]

ตอนวัดขา PGD กดปุ่ม High ไม่ผิดแน่ครับ(วัดดูหลายรอบแล้ว)  แรงดันไฟติดลบจริงๆๆ  ตอนนี้ส่งไปซ่อมแล้วครับ คงเป็นอาทิตย์ถึงจะได้

[Dumrong007]

ขอบคุณทุกท่านที่ให้คำแนะนำครับ  หลังจากที่หาสาเหตุมาเป็นเวลานานพอสมควร ในที่สุดผมก็รู้ว่า บอร์ดของผมไม่ได้พังหรอกครับ แต่เป็นที่ตามรูปเลยครับ



มันต่อสลับกับครับ ผมได้ลงวัดขา VDD ดูถึงได้รู้

ขอบคุณทุกท่านอีกครั้ง



[kiano♥]

อุตสาห์เชียร์ ETT ทำไมสินค้าออกมาเป็นแบบนี้ได้ แบบนี้ส่งไปเคลม หรือให้เขารับผิดชอบแก้ไขสินค้าเลย แล้วทำยังไงถึงรู้ว่ามันสลับกัน ไม่เห็นบอก

[Dumrong007]

อุตสาห์เชียร์ ETT ทำไมสินค้าออกมาเป็นแบบนี้ได้ แบบนี้ส่งไปเคลม หรือให้เขารับผิดชอบแก้ไขสินค้าเลย แล้วทำยังไงถึงรู้ว่ามันสลับกัน ไม่เห็นบอก

ผมก็ลองแกะ หัว RJ11 ออกแล้วก็วัดขาดู  แล้วก็ดูตำแหน่งขาอ้างอิงกับ

รูปนี้

ลองวัดดูแค่ขาเดียวครับ VDD พบว่ามันไม่ใช่ ก็เลยจัดเรียงใหม่ตามรูปข้างบนครับ
