ขอวงจรตรวจจับโลหะหน่อยครับ

[num_ubon]

ขอวงจรตรวจจับโลหะหน่อยครับพี่ๆครับ   นะงับ   ช่วยหาให้หน่อยครับ  ขอบคุณล่วงหน้าครับ

[ช่างเล็ก(LSV)]

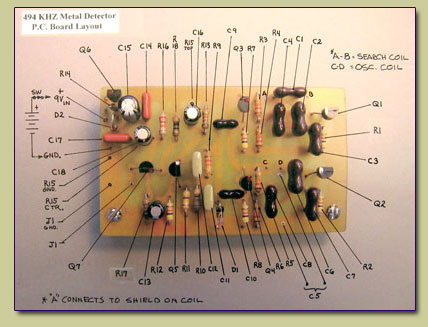

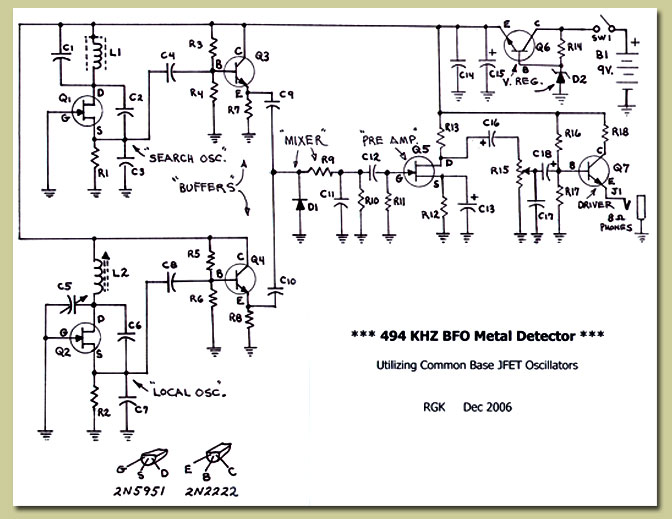

ดูที่นี่นะครับ

http://www.bobsdata.com/metal_detector/index.html

[num_ubon]

 ขอบคุณหลายเด้อ

[num_ubon]

ไม่ทราบว่ามีอีกไหมครับพี่พี่ ถ้ามีขอหน่อยครับ อยากได้หลายๆวงจรนะคับ

[kiano♥]

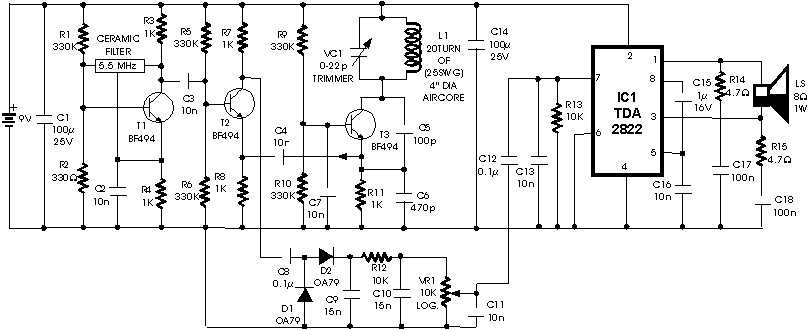

นี่ครับ อีกวงจร
ถ้าอยากได้เยอะกว่านี้ กูเกิ้ลเลยครับพี่น้อง เยอะมากครับ

[num_ubon]

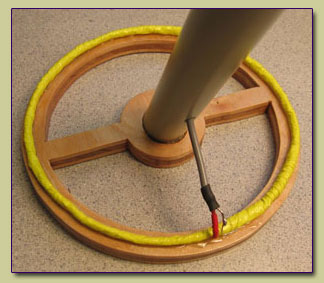

ใช้ขดลวดแค่ขดเดียวหรือครับผมเห็นวงจรอื่นทำไมมันมี 2 ขดขดล่ะครับบอกเหตุผลหน่อยครับพี่พี่   ขอบคุณล่วงหน้า

[kiano♥]

หลักการก็คือ
จะมีวงจรผลิตความถี่ออกมาค่าหนึ่ง ด้วยขดลวดที่เห็น
แล้ววัดความถี่ที่ผลิตออกมา ถ้าขดลวดเข้าใกล้วัตถุที่เป็นโลหะ
ความถี่ก็จะเปลี่ยนไป แล้วมีการแสดงผลเตือนว่า พบโลหะ
แล้วรุ่นที่มีสองขดลวด ก็คิดต่อยอดเอาครับ ว่าทำไม

[num_ubon]

วงจรนี้สามารถใช้งานได้จริงเปล่าครับพี่พี่ บอกหน่อยครับ

[kiano♥]

ลองดูสิครับ ไม่ลองก็ไม่รู้ ผมก็อยากรู้เหมือนกันครับ
อะไรทุกอย่างอธิบายไปก็ไม่เข้าใจเท่ากับลงมือทำครับ
ตอนเรียนเค้ายังมีภาคทฤษฎี กับภาคปฎิบัติเลยครับ
