ต้องใส่อะไรเพิ่มหรือเปล่าครับ

[gudog]

ตอนนี้ผมออกแบบแผงวงจรไฟ led ไว้ประมาณว่า เป็นวงกลม2 วงแรกเป็นไฟเบรควงละ 25 หลอดใช้ไฟ 12 v.จากแบตฯรถมอเตอร์ไซค์ แล้วอีก 2 วงเป็นไฟเลี้ยววงล่ะ 9 หลอด ผมควรต่อแบบอนุกรมหรือขนานดีครับแล้วต้องใส่ r หรืออะไรหรือเปล่าครับ
ปล.เวลาอัพรูปทำยังไงครับแล้วต้องเป็นไฟล์อะไร

[Nimit( Un )]

   ต้องใส่  ตัวต้านทานด้วย
ขึ้นอยู่กับว่าจะใช้ LED กี่ดวง    ปกติ LED มีแรงดันตกคร่อม 2.5 v กินกระแสประมาณ 20 ma

สมมติว่าต้องการ LED 4 ดวง ต่ออนุกรมกันหรือขนานกันก็ได้

ถ้าอนุกรมก็จะกินไฟ 10 v กระแส 20 ma ดังนั้น R = (12-10)/20 = 100 ohm

แต่ถ้าขนานทั้ง 4 ดวง ก็กินไฟ 2.5 v กระแส 80 ma R = (12-2.5)/80 = 118.75 หรือ ประมาณ 100 ohm

แต่ถ้าขนาน 2 ชุดๆละ 2 ดวง R = (12-5)/40 = 175 ohm

ลองส่งรูปดูซิ  ส่งได้ไหม   ขนาดไม่เกินที่เขากำหนด  คือ  180 Kb

[gudog]

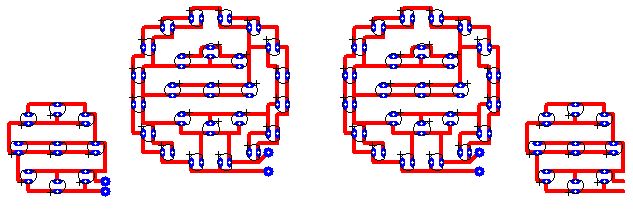

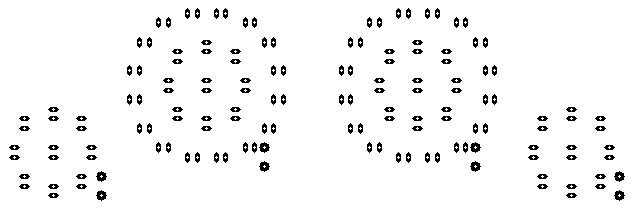

นี่ครับรูปรบกวนช่วยแนะนำทีนะครับว่าควรต่อแบบไหนดีครับ
วงใหญ่ขนาด 5 ซม.
วงเล็ก 3 ซม.ครับ

[BenQ]

หากต่ออนุกรม จำนวนหลอด LED ของท่านเยอะไปครับ ไม่สว่างเท่าไหร่ครับ จะดีที่สุดคือ ใช้ R 1 ตัว ต่อ LED 1หลอด

แล้วต่อแบบขนาน ทำแบบนี้รับรอง LED อยู่ได้เป็น 10 ปี ครับ ส่วน R ที่ใช้ 1.5 K  1/4W ครับ

ในรูปเป็นการต่อแบบอนุกรม ต้องจำนวนหลอดเท่านี้ถึงจะพอดีครับ ของท่านมันเยอะไปหน่อย

[gudog]

ขอบคุณครับ
แต่ผมเคยเห็นที่เขาต่อจำนวนหลอดเท่านี้แล้วก็สว่างมากๆเลยครับ

[BenQ]

ผมคิดว่านะครับ ที่สว่างมาก เพราะเค้าต่อหลอด LED แบบขนานครับ แล้วต่อ R ทุกตัว หรือไม่ก็ 5หลอดต่อ R 1ตัวก็ได้ครับ

[gudog]

ถ้าต่อแบบที่ว่าก็สามารถทำได้ใช่หรือเปล่าครับ

[BenQ]

หมายถึงแบบไหนครับ  ที่จริงแล้วสามารถต่อได้ทุกแบบครับ แต่การทำให้หลอด LED สว่างตามที่เราต้องการได้

อันนี้ขึ้นอยู่กับท่านครับ

[gudog]

ต่อแบบ5หลอดต่อ R 1ตัวอ่ะครับ
คือจริงๆแล้วผมไม่มีความรู้ด้านนี้เลยอาศัยครูพักลักจำเอาน่ะครับ

[BenQ]

ได้ครับ แต่ R วัตต์ สูงหน่อย 1/2W ก็ได้ครับ

[gudog]

ขอบคุณครับ

[gudog]

ถ้าต่อ16หลอดแบบขนานโดยที่ไม่ใส่ R ไว้จะเป็นอะไรหรือเปล่าครับ
คือ16หลอดจะเห็นไฟเบรคจะติดก็ต่อเมื่อเวลาเบรคแล้วอีก 9 หลอดจะเป็นไฟหรี่จะติดตลอดอย่างนี้ควรต่อยังไงดีครับ
ถ้าต่อ16หลอดแล้วใส่ R ตัวเดียวได้หรือเปล่าครับถ้าได้ต้องใช้ R เท่าไหร่ครับ 16 หลอดกับ 9 หลอด

[BenQ]

  ผมแนะนำให้ท่านใช้ VR 5K แบบ A หรือ B ก็ได้ครับ แล้วลองปรับตามความต้องการ เมื่อได้ความสว่างที่ต้องการแล้ว

ก็ให้ปลด VR ออกจากวงจร แล้ววัดค่าความต้านทานที่ได้ จากนั้นก็หาแบบค่าคงที่มาใส่ครับ

ใช้แบบ R ตัวเดียวได้ครับ แต่ขอวัตต์สูงๆหน่อย 1 W ขึ้นครับ เพื่อความทนทาน

[gudog]

ขอบคุณอย่างแรงเลยครับ
