เกี่ยวกับไดชาร์จรถยนต์ครับ

[prasitsound]

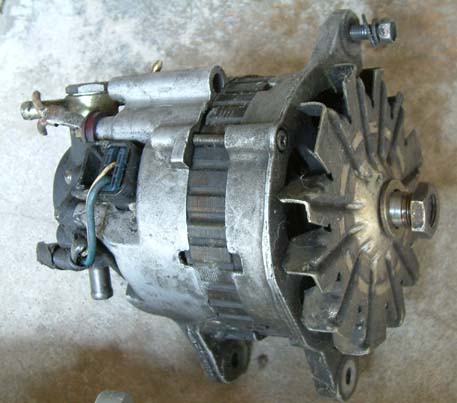

ผมได้ไดชาร์จตัวนี้มาไม่รู้ว่าจะต่อใช้งานยังไงครับ  มีสามขั่ว  ช่วยบอกทีครับ  เป็นแบบมีคัดเอาต์ในตัวครับ  แล้วไฟที่ออกมาจะเป็นไปอะไร   วัดตรวจสอบได้ที่ขั่วไหน  พอดีจะเอาไปใช้งานกับรถอีแต๋นให้พ่อครับ
คือตอนนี้เดินไปเสร็จแล้วแต่ไดร์ไม่ชาร์จ ผมกลัวว่าต่อผิดครับ  ขอบคุณมากนะครับ  มีขั่ว B    E   และอีกขั่วจำไม่ได้ครับ   มีรูปมายิ่งดีนะครับ

[krajohm♥]

พอดีอยู่ติดกับร้านไดนาโมก็เลยไปถามมาให้ เขาว่าเป็นไดของ มิตซู L200 ไฟออก 12V
B ให้ต่อเข้ากับขั้วแบต E ต่อขั้วลบ ส่วนอีกสองสายที่เป็นจุ๊บเสียบนั้น สีฟ้า(เส้นโต)ต่อไปสวิทซ์ซึ่งจะเป็นไฟมาเลี้ยงทุ่นถ้าไม่มีไฟมาตรงนี้ไดก็จะไม่ชาร์ต
อีกเส้นสีเหลือง(เส้นเล็ก)คือไฟตาแมวให้ต่อเข้ากับหลอดไฟอีกขั้วของหลอดไฟต่อเข้ากับไฟแบต
อันนี้ทดสอบ ถ้าต่อถูกไดไม่เสียเปิดสวิทซ์ไฟตาแมวต้องติด สตาร์ทเครือง เครื่องติดไฟตาแมวดับแสดงว่าไดชาร์ทแล้ว ขอให้โชคดีครับ
