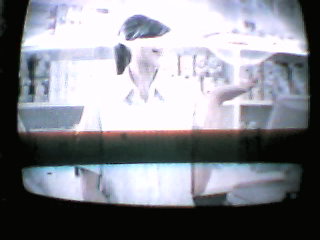

ช่วยด้วยครับ Sanyo Cap 14w1 ภาพม้วนด้านบน เปลี่ยน C แล้วไม่หายครับ

[sutipron]

เปลี่ยน C ภาค ver ที่เป็นอิเลคโตร ไปแล้วครับ อาการยังเหมือนเดิมอยู่ ไล่ย้ำ IC ver แล้ว อาการก้อยังเหมือนเดิมครับ ขอบคุณมากครับ

[ps2518]

เปลี่ยน c หมดแล้วจริง ๆ เหรอครับ ic vert เบอร์อะไรครับ

[sutipron]

เปลี่ยน c หมดแล้วจริง ๆ เหรอครับ ic vert เบอร์อะไรครับ

IC VER เบอร์ LA7837 ครับ
C ที่เปลี่ยนไปมีดังนี้ครับ
C510 - 470 uf/16 v
C513 - 1 uf/50 v
C514 - 10 uf/50 v
C515 - 1000uf/25 v
C517 - 100 uf/35 v
C521 - 1000 uf/35 v
C527 - 10 uf/50 v

[kings21]

ไฟb+ได้เท่าไหร่ ถ้ามีน้อยกว่าปกติ จะส่งผลกับไฟเลี้ยงเวอร์

[ps2518]

ให้ไล่จากขา 7 (vert out ac/dc feedback) ไปว่ามี c ที่ยังไม่ได้เปลี่ยนหรือเปล่า ถ้าเปลี่ยนหมดแล้ว ให้ลองเช็คโย๊ค

[ps2518]

ก่อนเช็คโย๊ค ให้เช็ค R ใกล้ ๆ กับ C ที่ต่อไปเข้าขา 7 ของ IC vert บางทีอาจจะยืดค่า (พอดีไม่มีวงจร ไม่รู้ค่าของมัน)

[ลุงเคี้ยง-LSVteam♥]



[sutipron]

ไฟ B+ วัดได้ 140 v ครับ

ไล่จากขา 7 ไปแล้ว C ที่เปลี่ยน
C514 - C515 - C527 ครับ ไม่ทราบว่าตกตัวไหนหรือป่าว

ส่วน R ไล่มาแล้วได้ดังนี้ครับ
R513 - 39 k
R514 - 2.7 k
R515 - 3.3 k
R516 - 2.7 k
R518 - 2.2 โอห์ม
R522 - 390 โอห์ม
R524 - 220 โอห์ม
R527 - 55k วัดได้ 60k เปลี่ยนแล้ว
R528 - 1.2 k

มี R527 ยืดค่า ได้ทำการเปลี่ยนตัวใหม่แล้วยังอาการเดิมครับ ไม่ทราบว่าน่าจะไปตรงจุดไหนต่อครับ
ขอบคุณทุกท่านมากครับ

[ลุงเคี้ยง-LSVteam♥]

R513 ได้39kนี่มันได้ตามค่าสีที่ตัวมันมั้ย วงจรนี้ผมเอาของ 20W1 มาให้ตรวจสอบครับ

[sutipron]

R513 ได้39kนี่มันได้ตามค่าสีที่ตัวมันมั้ย วงจรนี้ผมเอาของ 20W1 มาให้ตรวจสอบครับ

ได้ตามสีมันครับ ยังงง ว่าหลายๆ จุดค่าไม่เหมือนในวงจรครับ

[iowa_noare]

เปลี่ยน C ไฟ140ครับ ลองดูนะ เคยเจอมาอ่ะ

[peameaw]

รุ่นนี้เปลี่ยน ซีไฟ 300 ครับ หายเคยเจอ สองเครื่อง

[iowa_noare]

เหอๆ โทษครับท่าน ไม่ได้จะลอกนะครับ
บอกผิดไปนิดส์ C 300 เหมือนกันครับท่าน ที่เจอน่ะ ไม่ใช่ C140
อายจังเรยยย

[sutipron]

เป็นที่ C300 V จริงๆครับ เปลี่ยนตัวใหม่ ตอนนี้ปกติแล้วครับ ขอบคุณทุกๆ ท่านมากครับ  ปิดงานครับ

[ลุงเคี้ยง-LSVteam♥]

เหอะๆๆๆๆ วัดไฟ300vดูตั้งแต่ตอนแรกก็ไม่ต้องมาตั้งกระทู้ถามให้มันยาวน้ะผมว่า 5555
                ยินดีด้วยและต้องจำใว้น้ะครับ

[sutipron]

เครื่องตีกลับมาแล้วครับ อาการเดิมเลยครับ เจ้าของบอกว่า บางทีเปิดก้อดี บางครั้งเปิดไปสักพักก้อดี บางทีเปิดปุ๊บก้อเป็นเลย แต่ส่วนมากจะอาการเสียมากกว่าดี (เครื่องเอาไปวันเสาร์ตอนเย็นครับ) ไล่ย้ำบอร์ดแล้ว ยังไม่หายครับ คิดว่าน่าจะไปตรงจุดไหนต่อครับ ขอบคุณมากครับ

[TLE.]

 C เป็นไงบ้างที่เปลี่ยนไป   ลองแกะดูช๊อตแก๊ตหลอดด้วยครับ

[ถาวร-LSVteam]

บอกแท่นมาผมก็จะบอกให้แต่แรกแล้ว

[tangkung (♥)]

เช็คไฟขา1ไอซีเวอร์ถ้าไฟตกก็จะเกิดอาการแบบนี้

[sutipron]

เปลี่ยน C643   330 uf /35 V แล้ว อาการเหมือนเดิมครับ
เปลี่ยน Q683   B985 หาเบอร์ตรงไม่ได้ ได้เบอร์แทนมาครับ เบอร์ B873 เปลี่ยนแล้วอาการยังเหมือนเดิมครับ
แท่นผมหาดูแล้วไม่เจอครับ ไม่ทราบแท่นจริงๆ ครับ

วัดไฟขาไอซีเวอร์
ขา 1 ได้ 11.8 V
ขา 2 ได้ 4.1 V
ขา 3 ได้ 6 V
ขา 4 ได้ 6.1 V
ขา 5 ได้ 0.45 V
ขา 6 ได้ 6 V
ขา 7 ได้ 5.7 V
ขา 8 ได้ 23 V
ขา 9 ได้ 12 V
ขา 10 ได้ 1.1 V
ขา 11 ได้ 0 V
ขา 12 ได้ 17 V
ขา 13 ได้ 24 V

ขอบคุณทุกท่านมากครับ

[ถาวร-LSVteam]

เปลี่ยนD512

[sutipron]

เปลี่ยนD512

ขออภัยครับ พอดีไปต่างจังหวัดมาครับ
เปลี่ยนแล้วอาการเหมือนเดิมครับ
ได้เบอร์แทนมาครับ เบอร์เดิม 0207 ได้เบอร์ BYT52G มาครับ เห็นเรียกว่า ไดโอดเม็ดถั่ว ครับ
ไม่ทราบว่าต้องไปที่จุดไหนต่อครับ ขอบคุณมากครับ

[drdr61♥]

ถ้าย้ำปริ้นดีแล้ว ลองเช็คลายปริ้นด้วยก็ดีนะครับ  หรือตรงไหนไม่แน่ใจ ก็ย้ำอีกที ถ้าขาสกปรกก็ขูดหน่อย

[ถาวร-LSVteam]

งั้นวัดไฟ+ได้130รึเปล่า ผมว่าไฟ+ต่ำปรับขึ้นหน่อยก็หายแล้ว

[TLE.]

 สงสัย  ไฟ130  Vอย่างที่ อ.ถาวร บอก  ลองดุซิครับ

[nonggaew]

VR Versize พวก VR ต่างๆนี่ล่ะตัวดี

[sutipron]

ขออภัยครับ ไปต่างจังหวัดมา ว่าจะไปไม่กี่วัน พอดีไม่เสร็จงานดี อยู่ต่อยาวเลยครับ ตอนนี้เครื่องยังอาการเดิมครับ ไฟ B+ ได้ 140 ครับ ไอซีเวอร์ยังไม่ได้เปลี่ยนครับ ว่าจะลองเปลี่ยนไอซีเวอร์ดูครับ ขอบคุณทุกท่านมากครับ

[ถาวร-LSVteam]

ไฟเลี้ยงเวอร์ มันต่ำ ขา28มันน้อยไป ต้องได้ 24-25V

[sutipron]

ขออภัยครับ พอดีวุ่นๆ กับงานอื่นอยู่ครับ กลับมาทำต่อเปลี่ยน IC Vert แล้วยังเหมือนเดิม ไล่ขา 8 เช็ค R แล้วไม่ยืด ไม่หดครับ ต้องไปที่จุดไหนต่อครับ ไฟขา 8 ยังได้ 23 V อยู่ครับ ขอบคุณมากครับ
