amp 3055-2955 มีอาการไหม้คับ ช้วยด้วยคับ

[nut_seed2006]

1.  ไม่ทราบว่าการจะปรับ VR นี้ หรือที่เรียกว่ากระแสสงบหรือเปล่าคับ ว่ามันมีวิธีทำอย่างไรบ้างคับ ?

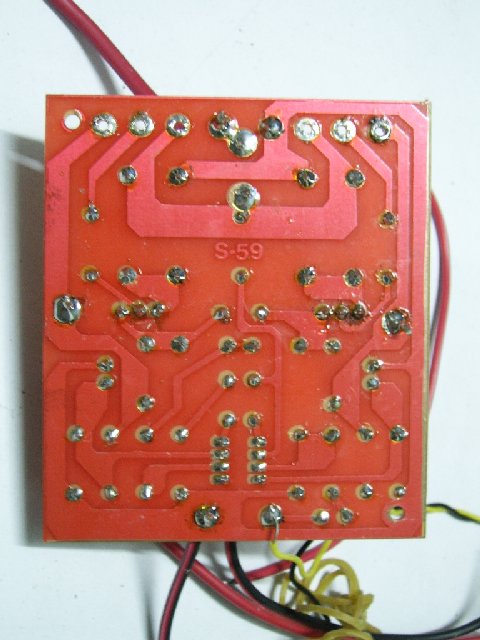

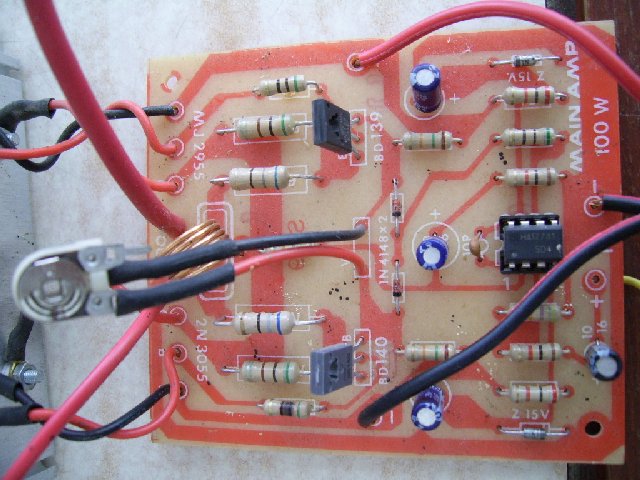

2.  ผมปรับไปว่าที่ 0 โอมห์ และก็ตรวจดูสายไฟ รอยบัดกรี และขา ตัวอุปกรณ์ ทุกอย่างคับ ก็ถูกหมดละคับ(ตามรูปที่อัพไว) และทำการจ่ายไฟเข้าตามที่ ชุดKid บอก  +40 0 -40 ก็มีอาการร้อนสักพักก็ R 50 โอมห์ และTR 3055 ไหม้เลยคับ ไม่ทราบว่าสาเหตุอะไร
3. หรือ VR จะใส่ R ค่า 500 โอมห์ แทนเลยดีไหมคับเห็นมีบอร์ดก่อนหน้านี้ ไม่มี Vr นะคับ และ L ด้วย

ใครรู้หรือมีวิธีซ่อม ช่วยหน่อยนะคับ    เด็กใหม่อยากลอง

[nut_seed2006]

ลายปริน ถูกต้องไหมคับ

[FIR2029]

ผมรู้สึกว่าไฟจะได้ไม่เกิน+-34V นะครับ
ลองไฟต่ำๆดูก่อนมั้ย

[kan]

ไฟสูงไปครับ อย่างที่ท่าน FIR2029 บอก ถ้าจะใช้ไฟตามนี้ เปลี่ยน OUT เป็น MJ15003 MJ15004 ..R เปลี่ยนได้ครับ ไม่ใช่คลาส AB

[boom]

VR ที่ไว้ปรับกระแสสงบอ่ะครับ ควรปรับไว้ที่ตำแหน่งกึ่งกลางก็พอครับ ไฟที่ใช้ ใช้แค่ +-34V พอครับ คือ ใช้หม้อแปลง 24-0-24 กระแส 3แอมป์เป็นอย่างต่ำ ต่อเข้าบริดเรกติฟายเออร์ เข้า C ซัก 4 ตัว ก็จะได้ไฟ +-34V ครับ อาการแบบนี้ผมก็เคยเป็นครับ เพราะว่าผมเกิดอาการมือซน ใช้นิ้วทริกที่จุดอินพุทนานไปหน่อย ไหม้เลยครับ อิอิ

[nut_seed2006]

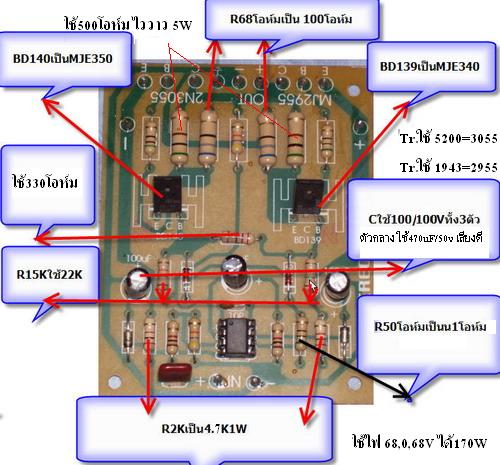

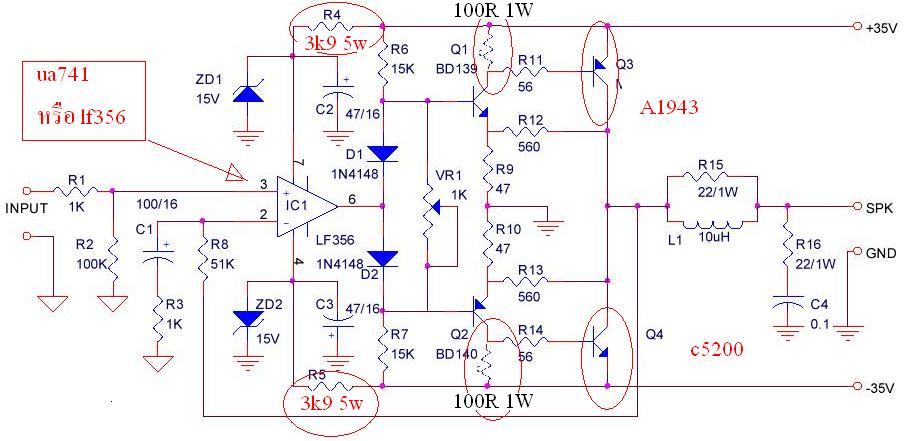

ถ้าผมจะใช้ไฟ สัก  45 0 -45 V  4A   จะเปลียนค่าอุปกรณ์ ต่างๆตาม(รูปด้านล่าง)นี้ได้ไหมคับ  หรือ ถ้าผมอยากใช้ไฟ 45 0 -45  แต่TR output 3055 2955 ผมจะเปลี่ยนค่าอุปกรณ์ตัวไหนดีคับ พอดีซื้อ 3055 2955 มาแล้วคับ  ได้ก็ดี ไม่ได้ก็ไม่เป็นไรคับ

[WatHF100♥]

+- 45V คงต้อง 15003  15004 แหละครับ เสียงดีกว่าด้วย

3055 2955 (ยุคปัจจุบัน คงเทียบกับเบอร์ใหม่ๆด้านการตอบสนองความถี่และการทนโวลท์ได้ลำบาก)  เอาไว้ทำภาคจ่ายไฟ เร็คกูเลทแบบคู่  ขยายกระแสให้ LM317/LM337 เล่นอย่างอื่น (เช่นจ่ายไฟให้ปรี) น่าจะเข้าท่ากว่าครับ ไหนๆก็ซื้อมาแล้ว

คู่ฮิต 2SA1943/2SC5200 กับไฟ+-45V ก็ใช้ได้ครับ แต่ต้องมั่นใจว่าใช้กับโหลด 8Ohms จึงจะสบายใจ
แต่ถ้าใช้ขับโหลดต่ำกว่าเช่น ๔โอห์ม อาจจะต้องขนานกัน๒คู่หรือไม่ก็ใช้15003  15004 แหละครับ

ไม่ใช่แต่ว่าทนโวลท์สูงสุดได้เท่าไหร่  แต่ต้องคำนึงถึงค่าPc  ของมันด้วยว่าเมื่อขับโหลดด้วยกระแสสูงแล้ว มันยังมีระยะใช้งานอยู่ในย่านปลอดภัยไหม

 (ทรานซิสเตอร์ยุคใหม่ๆให้ข้อมูลค่อนข้างละเอียดมาก  กราฟและผลทดสอบก็เยอะแยะ  ทุกพารามิเตอร์ล้วนมีผลต่อการออกแบบ และการนำมาใช้งาน..........หากต้องการใช้แบบทนทานนานปี และปลอดภัย)

[noi3535-LSV team♥]

         ถ้าไฟแบบที่บอกมา 45Vใช้3055 ไม่ได้หรอกครับ 3055ใช้ไฟแค่ 31-34Vนะครับ 45Vอย่าไปฝืนนะครับ มีอยู่แล้วก็เก็บไว้อย่าให้มันเสียเถอะครับ ถ้าใช้ไฟสูงก็ 2SC5200/2SA1943 หรือเบอร์ที่สมาชิกได้บอกไว้นะครับ

[nut_seed2006]

15003  15004  เนี้ยอุปกรณ์ในบอร์ดต้องเปลียนไรบ้างคับ  หรือใช้ตามรูปที่ 5200  1943 หรือว่าใส่แทนเบอร์ 3055 2955 ไปได้เลย

[noi3535-LSV team♥]

15003  15004  เนี้ยอุปกรณ์ในบอร์ดต้องเปลียนไรบ้างคับ  หรือใช้ตามรูปที่ 5200  1943 หรือว่าใส่แทนเบอร์ 3055 2955 ไปได้เลย

      ถ้าใช้ไฟสูงต้องเปลี่ยนอุปกรณ์ตามที่บอกในรูปก่อนครับ

[yongyut]

ถ้าผมจะใช้ไฟ สัก  45 0 -45 V  4A   จะเปลียนค่าอุปกรณ์ ต่างๆตาม(รูปด้านล่าง)นี้ได้ไหมคับ  หรือ ถ้าผมอยากใช้ไฟ 45 0 -45  แต่TR output 3055 2955 ผมจะเปลี่ยนค่าอุปกรณ์ตัวไหนดีคับ พอดีซื้อ 3055 2955 มาแล้วคับ  ได้ก็ดี ไม่ได้ก็ไม่เป็นไรคับ

  ของผมเปลี่ยน อุปกรณ์ R ชุดหลังผมเปลี่ยนเป็น 5 W และ คาปาจาก 16 V เปลี่ยน 50 V  ครับ และภาคไคร์ ใส่แผ่นระบายความร้อน และก็เพิ่ม 3055 และ 2955 อีกอย่างละคู่ครับ

[ken]

 ถ้าหากว่าคุณอยากใช้ไฟ -+45  ยังไงก็ต้องเปลียน2955/3055 อยู่ดี เพราะว่า2955/3055ทนไฟ โวลท์ ce=70  แม้ว่าจะขนานเข้าไปอีกหลายๆคู่ก็ตามเพราะว่ากระแสสงบของของวงจรนี้จะไหลประมาณ20ma.โวลท์ตกคร่อมที่ตัว transistor out put  =90v. มันเกินไปตั้ง 20v. คำแนะนำของผม
1. เปลี่ยนใช้ไฟ+-32
2. เปลี่ยนทรานซิสเตอร์เป็นเบอร์ mj15003/15004 ซึ่งทนโวลท์ได้มากกว่า
3. ถ้าหากว่าต้องการให้เสียงหวานๆ มีความเป็นไฮไฟ พรุ่งนี้จะมาเล่าต่อ....

[Tunk]

ผมใช้tip3055+2955ขนานกัน3คู่ใช้บอร์ดแปลงไฟ50-0-50ดีชีขับ15นิ้ว1คู่ใช้มาเกือบปียังไม่มีอาการอะไรเลยครับสงสัยเกี่ยวกับคุณภาพของtrครับ

[FIR2029]

ผมใช้tip3055+2955ขนานกัน3คู่ใช้บอร์ดแปลงไฟ50-0-50ดีชีขับ15นิ้ว1คู่ใช้มาเกือบปียังไม่มีอาการอะไรเลยครับสงสัยเกี่ยวกับคุณภาพของtrครับ

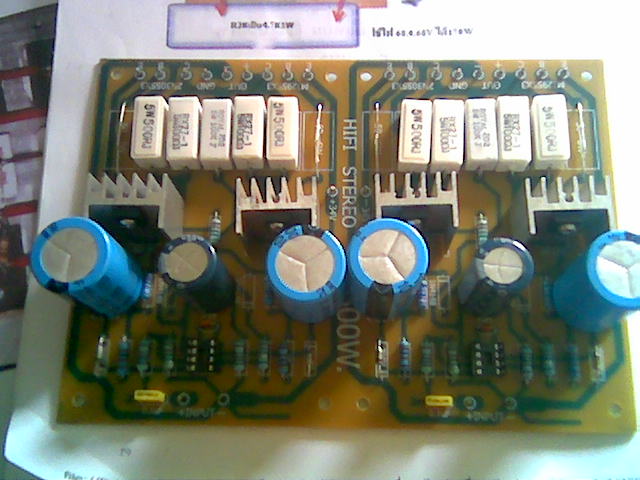

ขยายความหน่อยครับพี่  บอร์ดนี้ อุปกรณ์เดิมๆหรือ อุปกรณ์ใหม่รุ่นแปลงแล้ว
ช่างท่านใดมีเวลาช่วย เขียนรายการอุปกรณ์ได้มั้ยครับว่า
อุปกรณ์ตัวเดิมคือตัวไหนและเปลี่ยนไปเป็นตัวอะไร

เพราะผมเห็นว่า วงจรนี้มีใช้กันอยู่เยอะมากๆ
แต่มีหลายรูปร่างหน้าตา  ถ้าท่านกรุณาเขียนบอกแล้ว
ผมคิดว่าคงมีหลายอีกหลายท่านได้ประโยชน์ไปดัดแปลงมากๆ
อย่างน้อยก็ผมหละคนนึงครับ  กรุณานิดนึงนะครับ  ขอบคุณครับ

[Tunk]

ลองเปรียบเทียบกันดูครับเหมือนกัน

[Tunk]

ดูดีๆครับเทียบกับตัวบนเหมือนกันครับเปลี่ยนแค่Rไม่กี่ตัว

[ken]

วงจรนี้น่ะ ถ้าหากใครต้องการให้เสียงหวานๆ ฟังแล้วได้ยินรายละเอียดของเสียงดนตรีเพราะๆ เสียงเบสกระชับแน่น ผมแนะนำให้เปลี่ยนอุปกร์ตามนี้ (ตามที่ผมทดลองมาน่ะ หรือท่านใดมีทีเด็ดอะไรก็ช่วยบอกตอ่ๆกับไป)
1.ใช้ไฟไม่เกิน +-40
2.เปลี่ยน ic 741 เป็นเบอร์ ne5534
3.Power Transistor ใช้เบอร์ 5200/1943 (วัดค่า Hfe ให้ได้ใกล้เคียงกันให้มากที่สุด)
4.เปลี่ยน VR เป็น 2.2k
5.เปลี่ยน r2k เป็น 4.7k
6.ใช้c0.1ไมล่า100v คล่อม z15v ด้วย
7. เมื่อประกอบแล้วให้จับดูทรานซิสเตอร์ร้อนหรือเปล่าหากว่าร้อนแสดงเกิดการ ออสซิเลส
8.เอามิเตอร์วัดที่ขา b ของทรานซิสเตอร์ไดร์แล้วทำการปรับ กระแสสงบให้โวลท์อยู่ระหว่าง0.8-1.2 vdc
9.หากว่าเกิดการออสสิเลส ต้องแก้ไขดังนี้....หิวข้าวพรุ่งนี้ว่ากันต่อ

[Tunk]

ผมจะบอกวิธีดัดแปลงง่ายๆถอดR47kแถวบนออกแล้วใส่150kแล้วถอด50โอห์มบริเวณขาออปแอมป์ใส่1โอห์มหรือต่อตรงก็ได้จะได้กําลังเพิ่มเกือบเท่าตัวขับ15นี้วข้างละดอกสบายแต่หม้อแปลงต้องไม่ตํากว่า5แอมป์นะครับพี่น้องใช้ไฟเท่าเดิม34-0-34โวลดีซีครับลองดูไม่ผิดหวัง

[ken]

R 47k ทำหน้าที่ เป็น NFB. ของวงจรทั้งหมด ถ้าเป็นแอมป์ Push-Pull class AB เขาจะนิยมใส่ไม่เกิน 33k สังเกตุจากแอมป์ของ ยุโรป ญี่ปุ่น จะไม่เกิน 22k   แต่ถ้าใช้ไฟไม่สูงก็ไม่เป็นไร  แต่ถ้าไฟสูง เกิน +-60 โอกาสที่จะออสซอลเลต ที่ความถี่สูงมีมากๆ จะส่งผลเสียต่อทรานซิสเตอร์เอาท์พุททำให้ CE ช๊อตได้ วงจรนี้จะสังเกตุได้ว่าจะไม่มีไดโอดชดเชยอุณหภูม ไม่มี Re. ที่จะป้องกันการอิ่มตัวของทรานซิสเตอร์เอาท์พุท ต้องปรับปรุงอีกนิดหน่อย แต่ถ้าไม่คิดมากก็ต่อตามนี้ก็พอใช้ได้ .  ic 741 เสียงมันไม่ค่อยดีน่ะราคา 7 บาทเอง ถ้าจะให้ดีอีกหน่อยเปลี่ยนเป็น TL071 หรือถ้าให้เป็นไฮเอนหน่อยเบอร์ NE5534 ตัวละ25 บาท

[Tunk]

ผมใช้มาครึ่งปียังไม่เป็นอะไรเลยครับใช้เกือบทุกวันครั้งละ4-8ชั่วโมงครับ

[boy2009]

ใช้ไฟ +68  0  -68  ใช้ 2SC5200 / 2SA1943  กี่คู่ครับ
พอดีผมมีหม้อแปลงเก่า   45 0 45  (AC)  จะได้ไฟ DC กี่โวล์ครับ

[FIR2029]

ใช้ไฟ +68  0  -68  ใช้ 2SC5200 / 2SA1943  กี่คู่ครับ
พอดีผมมีหม้อแปลงเก่า   45 0 45  (AC)  จะได้ไฟ DC กี่โวล์ครับ

ใช้ 3คู่กำลังเหมาะครับ
ไฟ 45x1.414= 63.63  ก็จะได้+63.63 0 -63.63 Vdc ครับผม

[boy2009]

รวดเร็วทันใจ  ...ขอบตุณครับ..

[mhootone]

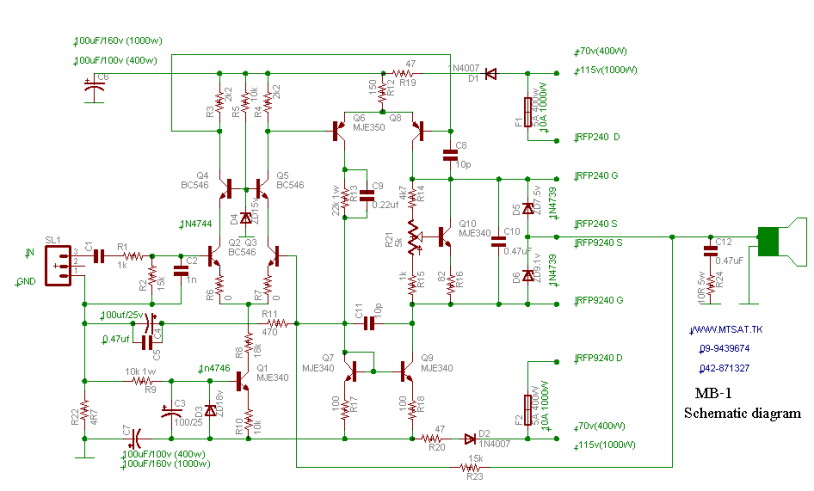

วงจรใช้ไฟ +-70v ครับ
